LP8551 LED驱动器的技术文档总结

LP8551 是白色 带集成升压转换器的 LED 驱动器。它有四个可调节的电流吸收器，可以 由PWM输入或I控制^2^C 兼容串行 接口。

升压转换器具有基于LED驱动器电压的自适应输出电压控制。 此功能通过将电压调整到最低的足够水平来最大限度地降低功耗 所有条件。
*附件：lp8551.pdf

LED 输出具有 8 位电流分辨率和高达 13 位 PWM 分辨率，可实现 平滑精确的亮度控制。专有的相移PWM控制用于LED输出 以降低升压转换器的峰值电流，从而使升压电容器更小。这 移相方案还消除了可听噪声。

内部EEPROM用于存储配置数据。这使得 具有最少的外部元件数量，并使解决方案非常小。

LP8551 具有安全性 能够检测开路或短路故障的 LED 输出。此外，低输入 监控电压和升压过流情况，如果出现这些情况，芯片会关闭 事件。热降额功能通过减少背光来防止设备过热 达到设定温度时的亮度。

特性

• 集成 FET 的高压 DC/DC 升压转换器;
  四种开关频率选项：156/312/625/1250 kHz
• 2.7V 至 22V 输入电压范围，支持 1 至 5 节锂
  离子电池
• 50mA 高精度 LED 电流吸收器
• 自适应 LED 电流吸收裕量控制，实现最大
  系统效率
• 可编程PWM分辨率8至13位
• 我^2^C 和 PWM 输入占空比亮度控制
• PWM输出频率和通过电阻器设置的LED电流
• 4 个 LED 输出，具有 LED 故障（短路/开路）检测功能
• 低输入电压、过热、过流检测和
  关断
• 外部元件的最小数量

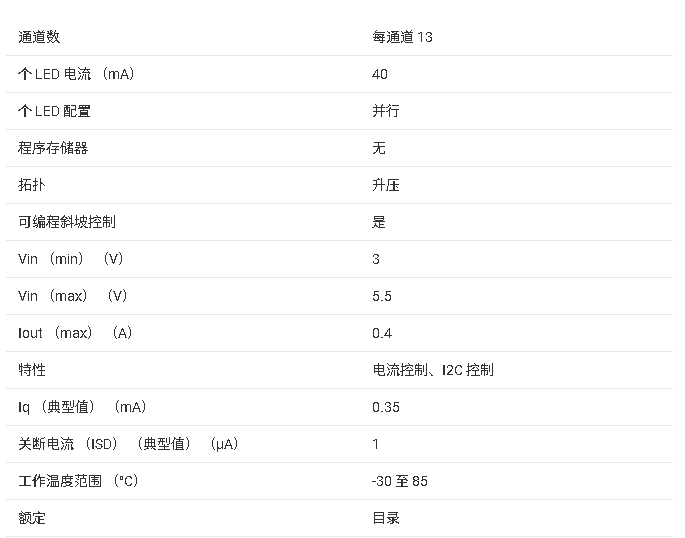

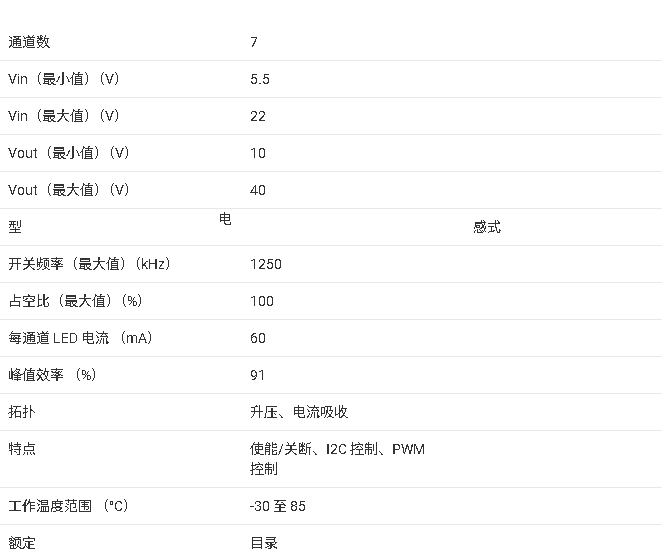

参数

方框图

?1. 产品概述?

• ?型号?：LP8551，德州仪器（TI）生产的高效LED背光驱动器，专为笔记本电脑和平板电脑LCD显示屏设计。
• ?特点?：
  • 集成高压DC/DC升压转换器，支持2.7V至22V输入电压范围（1x至5x锂离子电池）。
  • 4路高精度LED电流源（每路50mA），支持PWM和I?C亮度控制。
  • 自适应LED电流源压差控制，最大化系统效率。
  • 内置EEPROM存储配置数据，减少外部元件数量。

?2. 关键功能?

• ?升压转换器?：
  • 输出电压范围10V至40V，开关频率可选（156kHz/312kHz/625kHz/1.25MHz）。
  • 过压、过流和低压保护功能。
• ?LED驱动?：
  • 8至13位PWM分辨率，支持相位偏移PWM（PSPWM）降低输出纹波和可闻噪声。
  • 故障检测：LED开路/短路、温度超限保护（110°C至130°C可编程）。

?3. 控制接口?

• ?I?C接口?：支持寄存器编程，配置亮度、频率、保护阈值等参数。
• ?PWM输入?：直接通过引脚控制亮度，兼容外部MCU信号。

?4. 应用场景?

• 笔记本/平板LCD背光驱动。
• 通用LED照明（需注意电感电流限制）。

?5. 封装与规格?

• ?封装?：25引脚DSBGA（2.49mm x 2.49mm）。
• ?工作温度?：-30°C至85°C。

?6. 设计支持?

• ?布局建议?：强调最小化电流环路、分离“噪声”与“静默”地平面，关键元件靠近芯片放置。
• ?典型电路?：提供内部LDO和外部5V供电两种配置方案。

文档详细描述了电气特性、寄存器映射、EEPROM配置及安全机制，适合硬件工程师参考设计高效背光驱动系统。
