?LP5522可编程LED驱动器技术文档总结

LP5522 是一款简单的单线可编程 LED 控制器，采用六焊球 DSBGA 封装。 它通过高侧驱动器提供恒定电流。输出电流可设置为 1 mA 至 20 mA，使用ISET引脚上的外部电阻。如果不使用外部电阻，则输出 电流设置为 5 mA 默认电流。LP5522 仅使用一个信号进行控制。信号 直接控制 LED 驱动器或启动先前编程的闪烁 序列。
*附件：lp5522.pdf

LP5522 无需来自主设备的时钟信号即可自主工作。极低的 LED 驱动器裕量电压使得使用接近LED正向电压的电源电压成为可能。当前 当 LED 关闭且控制器禁用后，LP5522 的功耗将降至最低 支持功能也被关闭。非常小的 DSBGA 封装以及最少数量的 外部组件最适合手持设备。

特性

• 可编程闪烁序列
  • 1 至 3 个可编程脉冲
  • 1 ms 至 255 ms LED 导通时间
  • 10 ms 至 2500 ms LED 熄灭时间
  • 单次或连续运行编程闪烁序列
• 恒流高侧输出驱动器
• 带外部电阻的可调电流
• 0.2 μA典型关断电流
• 无需外部时钟的自主作
• DSBGA-6封装，间距为0.4 mm：
  • 1.215 毫米 x 0.815 毫米 x 0.6 毫米（长 x 宽 x 高）

参数

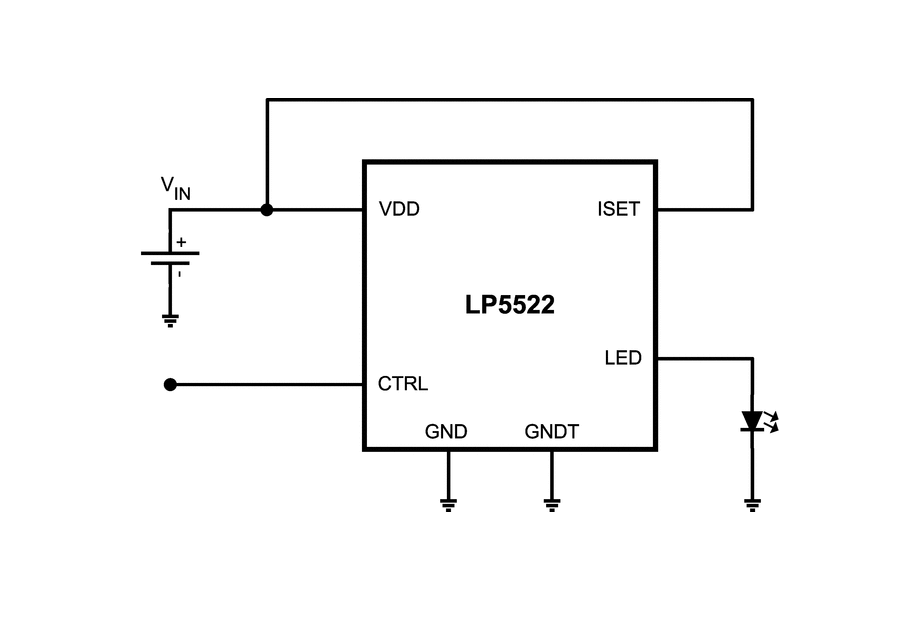

方框图

?1. 产品概述?
LP5522是德州仪器（TI）推出的单线可编程LED驱动器，采用6引脚DSBGA封装（尺寸1.215×0.815×0.6mm）。核心特性包括：

• ?可编程闪烁序列?：支持1-3个可调脉冲，LED亮/灭时间分别可设1-255ms和10-2500ms
• ?恒流高边输出驱动?：输出电流1-20mA（通过外部电阻调节，默认5mA）
• ?超低功耗?：待机电流仅0.2?A
• ?自主运行?：无需外部时钟信号

?2. 关键参数?

• ?工作电压?：2.7V-5.5V
• ?温度范围?：-30°C至+85°C（环境温度）
• ?热阻?：87°C/W（结到环境）
• ?ESD防护?：2kV（人体模型）

?3. 控制模式?
通过CTRL引脚实现四种操作模式：

• ?运行模式?：直接控制LED或执行预设闪烁序列
• ?单次运行模式?：执行一次预设序列后进入待机
• ?训练模式?：编程新闪烁序列（存储于易失性存储器）
• ?热关断模式?：结温>160°C时自动保护

?4. 典型应用?

• 手机装饰灯
• 玩具指示灯
• 便携设备状态提示

?5. 设计要点?

• ?输入电容?：推荐100nF陶瓷电容（X7R/X5R材质）
• ?电流设置电阻?：24kΩ（1%精度）可实现20mA输出
• ?LED选型?：正向电压需满足Vf < VIN - 最小压差（如2.7V输入时Vf≤2.6V）

?6. 封装与生产?

• 封装型号：DSBGA-6（YFQ0006）
• 卷带包装：250/3000片每卷
• 符合RoHS标准
