LP5560可编程单LED驱动器数据手册总结

LP5560 是一款可编程 LED 驱动器，可生成各种闪烁序列，每个序列最多三个不同长度的脉冲。闪烁序列可以通过单线接口进行编程。可编程参数包括开启和关闭时间以及上升和下降时间。默认序列被编程到 LP5560 中，以便在没有编程功能的简单系统中使用设备。
*附件：lp5560.pdf

非常低的裕量电压消除了对升压转换器的需求。指示灯 LED 可以直接由电池驱动。小封装尺寸与零外部元件相结合，最大限度地减少了解决方案尺寸。

LP5560 采用 TI 的微型 4 引脚 DSBGA 封装，间距为 0.4 mm。

特性

• 宽输入电压范围：2.7 V 至 5.5 V
• 可调输出电流：2.8 mA 至 19.5 mA
• 可编程闪烁序列，具有电流上升和下降时间控制
• 没有编程功能的简单系统的默认闪烁顺序
• 单线接口
• 恒流高侧输出驱动器
• 极低裕量电压（典型值为 40 mV）
• 超小解决方案尺寸 – 无需外部元件

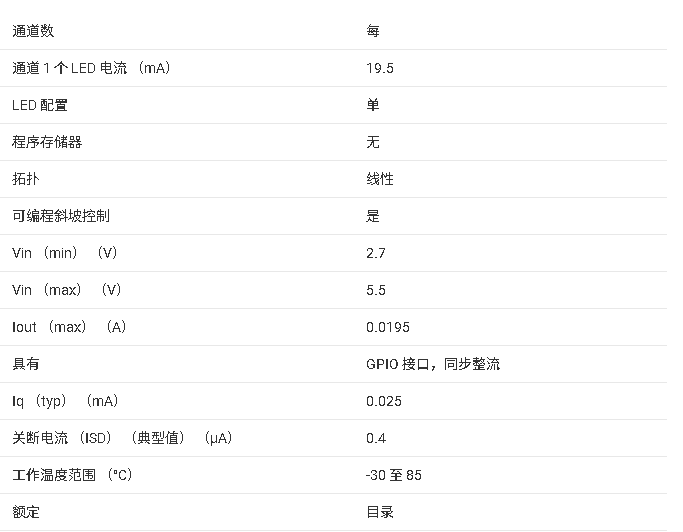

参数

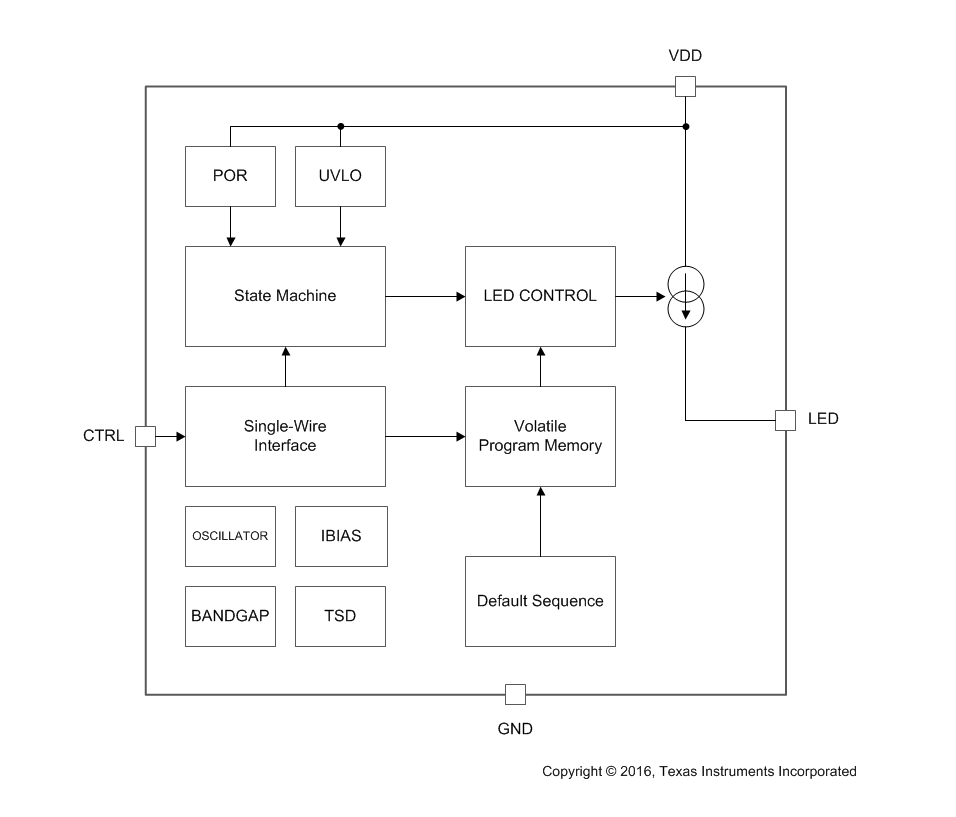

方框图

一、产品概述

LP5560是德州仪器(TI)推出的一款可编程单LED驱动器芯片，具有简单的单线控制接口和小型解决方案尺寸。主要特点包括：

• 宽输入电压范围：2.7V至5.5V
• 可调输出电流：2.8mA至19.5mA
• 可编程闪烁序列，具有电流上升和下降时间控制
• 内置默认闪烁序列，适用于无编程能力的简单系统
• 单线接口控制
• 极小头部电压(典型40mV)
• 超小解决方案尺寸，无需外部组件

二、应用领域

• 手机和其他便携设备中的指示灯LED
• 读卡器
• 加油机
• 计步器
• 电子门禁系统
• 需要简单反馈的任何应用

三、技术特性

电气特性

• 待机电流：0.4μA(典型)
• 静态电流：25μA(典型)
• LED输出电流可编程7级(2.8mA至19.5mA)
• 线路调节：±3%/V
• 负载调节：0.6%
• 头部电压：40mV(典型)

时序特性

• LED开启时间：13.2ms至3009.6ms可调
• LED关闭时间：26.4ms至6019.2ms可调
• 上升/下降时间：0至1584ms可调，步长105.6ms

接口特性

• 单线控制接口(CTRL引脚)
• 支持四种命令：运行、训练开始、训练结束、运行一次
• 命令识别窗口：500μs
• 空白期：1500μs

四、功能描述

工作模式

1. ?待机模式?：低功耗状态，所有内部模块关闭
2. ?运行模式?：执行编程的闪烁序列
3. ?跟随模式?：LED保持开启状态
4. ?训练模式?：编程新的闪烁序列
5. ?运行一次模式?：执行编程的闪烁序列一次

编程功能

• 可编程最多3个脉冲序列，每个脉冲可独立设置：
  • 上升时间
  • 开启时间
  • 下降时间
  • 关闭时间
• 通过单线接口进行编程
• 默认序列：单脉冲，5.3mA电流，528ms上升/下降时间，501.6ms开启时间，1610.4ms关闭时间

五、封装信息

• 封装类型：4引脚DSBGA
• 封装尺寸：0.886mm × 0.886mm
• 工作温度范围：-30°C至85°C

六、典型应用

• 直接驱动LED从单节锂电池
• 无需升压转换器
• 最小外部元件数(仅需LED)

LP5560适用于需要可编程LED指示的各种便携式和电池供电应用，其小尺寸和低功耗特性使其成为空间受限设计的理想选择。
