?LM3492HC/-Q1 LED驱动器芯片技术文档总结

LM3492HC/-Q1器件集成了一个升压转换器和一个双通道电流调节器，以实现高效且经济高效的LED驱动器。该器件驱动两个可单独调光的 LED 灯串，最大功率为 15 W，输出电压高达 65 V。升压转换器采用专有的投影导通时间控制方法，无需补偿即可提供快速瞬态响应。几乎恒定的开关频率可以设置为 200 kHz 至 1 MHz 的水平。陶瓷电容器稳定应用电路，并且在调光时不会产生可听见的噪声。可编程峰值电流限制和软启动功能可减少启动时的电流浪涌。集成的190mΩ、3.9A、N沟道MOSFET开关可最大限度地缩小解决方案尺寸。快速压摆率电流调节器允许高频和窄脉宽调光信号实现 10000：1 的极高对比度。LED电流可通过单个电阻器设置为50 mA至250 mA。
*附件：lm3492hc.pdf

为了最大限度地提高效率，（DHC） 会自动将输出电压调整到最低。DHC 还有助于对不同尺寸的背光面板所需的灯串中不同数量的 LED 进行单一 BOM，从而减少总体开发时间和成本。LM3492HC器件包括一个用作双向 I/O 引脚的 COMM 引脚。带有外部微控制器单元 （MCU） 的多功能 COMM 引脚接口用于以下功能：电源良好、过热、IOUT 过压和欠压指示、开关频率调谐和通道 1 禁用。该器件的其他监控功能包括精确使能、VCC欠压锁定、电流调节器过功率保护和热关断保护。该器件采用热增强型PWP、20引脚封装。

特性

• 升压转换器
  • 汽车级产品，Q100 1级认证
  • 非常宽的输入电压范围：4.5 V 至 65 V
  • 可编程软启动周期
  • 无需环路补偿
  • 与陶瓷和其他低 ESR 电容器一起使用，稳定，无可听见噪声
  • 几乎恒定的开关频率可在 200 kHz 至 1 MHz 范围内编程
• 电流调节器
  • 可编程 LED 电流：50 mA 至 250 mA
  • 10000：1 对比度，300 ns 最小脉冲宽度
  • 两个独立的可调光 LED 灯串，最高 65 V，总功率为 15 W（通常为 28 个 LED，电流为 150 mA）
  • 动态余量控制可最大限度地提高效率
  • 过功率保护
  • ±3% 电流精度
• 监督职能
  • 精确启用
  • 用于诊断和命令的通信 I/O 引脚
  • 热关断保护
  • 热增强型PWP，20引脚封装

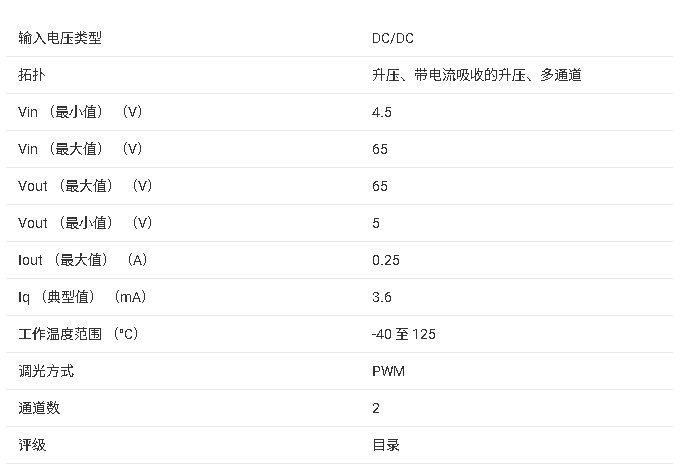

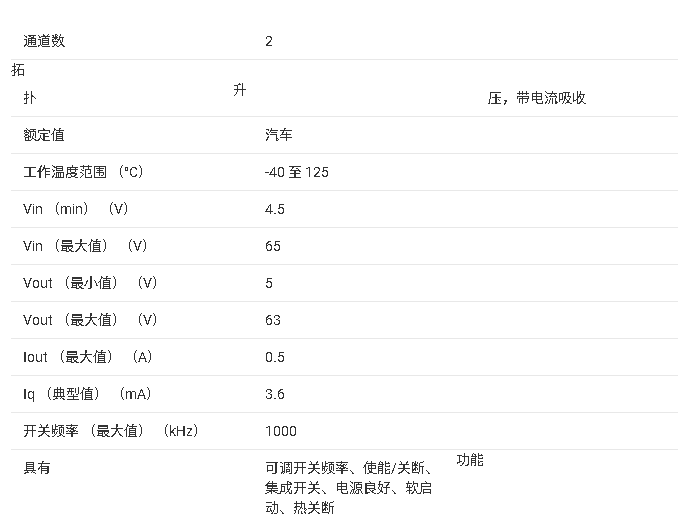

参数

?1. 产品概述?
LM3492HC/-Q1是一款高集成度双通道LED驱动芯片，专为汽车电子和高端显示设备设计，具有以下核心特性：

• ?输入电压范围?：4.5V至65V，支持宽范围电源输入。
• ?输出能力?：驱动2路独立可调光LED串，每路电流50mA~250mA（总功率15W），输出电压最高65V。
• ?关键特性?：
  • 升压转换器（Boost Converter）采用专利的“投影式导通时间控制”（POT）技术，无需环路补偿，支持陶瓷电容。
  • 动态余量控制（DHC）自动优化输出电压以提升效率。
  • 10000:1超高对比度调光，支持300ns窄脉冲宽度。

?2. 应用场景?

• 汽车GPS显示屏、船舶导航设备（6.5~10英寸LCD背光）。
• 需高对比度LED驱动的工业/消费电子产品。

?3. 功能模块详解?

• ?升压转换器?：
  • 开关频率可编程（200kHz~1MHz），集成3.9A N沟道MOSFET。
  • 支持软启动、过压保护（OVP）和热关断。
• ?电流调节器?：
  • 通过外部电阻（RIREF）精确设置LED电流，精度±3%。
  • 独立调光控制（DIM1/DIM2引脚），支持PWM和模拟调光。
• ? 通信接口（COMM引脚） ?：
  • 双向开漏I/O，用于故障诊断（如过温、LED开路/短路）和频率调节。

?4. 封装与规格?

• ?封装?：20引脚HTSSOP（PWP），带散热焊盘，尺寸6.5mm×4.4mm。
• ?工作温度?：-40°C至125°C（符合AEC-Q100 Grade 1车规认证）。
• ?典型效率?：>90%（12V输入，250mA输出）。

?5. 设计支持?

• 提供典型应用电路（含电感、二极管选型建议）和布局指南。
• 支持外部MCU通过COMM引脚实现高级控制（如频率调谐、通道禁用）。
