?TPS92638-Q1 8通道线性LED驱动器技术文档总结

TPS92638-Q1 是一款具有 PWM 调光控制的八通道线性 LED 驱动器。其设计非常适合驱动多串 LED 至中等功率范围。

该器件最多可驱动八个串，每个串中有一个到三个 LED，每个通道的总电流高达 70 mA。输出可以并联，以提供高达 560 mA 的更高电流驱动。

在多串应用中，该器件具有 LED 灯刺共阴极连接的优势。因此，只需要一根返回线，而不是具有低侧电流检测系统的每个 LED 串需要一根。
*附件：tps92638-q1.pdf

该器件能够在大电流和低电流之间切换 LED 电流，用于停止和尾部应用。两个基准电阻设置每个输出的两个LED电流电平。

如果 IC 结温超过热阈值，随附的温度监控器会降低 LED 驱动电流。温度阈值可通过外部电阻器进行编程。可以通过将 TEMP 引脚接地来禁用热电流监控器功能。结温输出为模拟电压可作为工厂程序选项提供。

特性

• 符合汽车应用标准
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 设备 HBM ESD 分类等级 H2
  • 设备 CDM ESD 分类级别 C3B
• 功能安全能力
  • 可用于帮助功能安全系统设计的文档
• 8通道LED驱动器，具有模拟和PWM调光功能
• 宽输入电压范围：5 V–40 V
• 通过基准电阻器设置的可调恒定输出电流
  • 最大电流：每通道 70 mA
  • 最大电流：并联工作模式下为 560 mA
  • 精度：每通道 ±3%
  • 准确度：每台设备 ±4%
• PWM调光输入（PWM）
  • 开/关延迟时间：25 μs（典型值），45 μs（最大值）
• 4 组 PWM 调光，控制 8 个通道
• 带去毛刺功能的LED开路和短路检测
• 用于开路、短路和热关断故障报告的故障引脚，允许多达 15 个器件的并行总线连接
• 温度-电流折返，防止热关断，具有可编程阈值
• 用于停止电流设定点的单电阻
• 用于尾电流设定点的单电阻
• 工作结温范围 –40°C 至 150°C
• 封装：20引脚热增强型PWP封装（PDSO）

参数

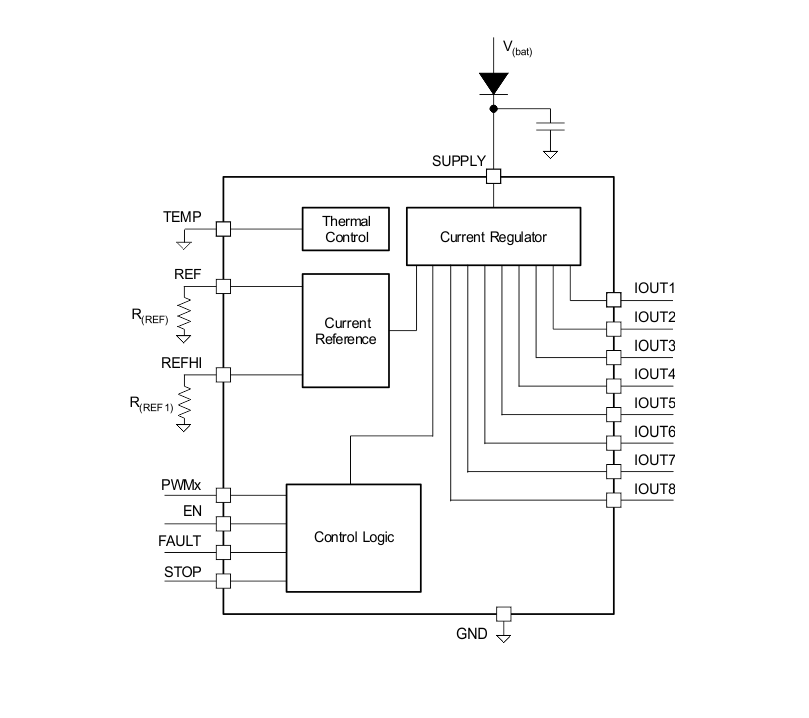

方框图

?1. 产品概述?
TPS92638-Q1是德州仪器(TI)推出的汽车级8通道线性LED驱动器，专为中功率LED照明应用设计，支持PWM调光和模拟调光控制。主要特性包括：

• ?通道配置?：8路独立输出，每通道最大70mA（并联模式可达560mA）
• ?调光控制?：4组PWM调光输入（每组控制2通道），支持25μs快速响应
• ?故障检测?：集成开路/短路检测、热关断保护，通过FAULT引脚报告状态
• ?温度管理?：可编程温度折返功能（阈值110-125℃），防止热关断
• ?工作条件?：输入电压5-40V，工作温度-40℃至150℃

?2. 核心功能?

• ?电流调节?：通过外部电阻（REF/REFHI）设置两种电流水平（适用于刹车灯/尾灯场景）
  • 精度：±3%（单通道）/±4%（整机）
  • 支持STOP模式切换电流（如尾灯10mA→刹车灯40mA）
• ?保护机制?：
  • 开路检测：电压差<100mV时触发
  • 短路检测：输出<0.9V时触发
  • 15设备并联总线故障报告能力
• ?热保护?：
  • 热折返：电流线性降至50%（2%/℃）
  • 热关断：170℃触发（15℃滞后）

?3. 典型应用?

• ?汽车照明?：日间行车灯、位置灯、雾灯、尾灯/刹车灯组合、内饰照明
• ?特色设计?：
  • 共阴极连接简化布线
  • 单电阻设置STOP/TAIL电流
  • 支持PWM调光（1kHz频率下50%占空比示例）

?4. 封装与规格?

• ?封装?：20引脚HTSSOP（PWP）带散热焊盘
• ?关键参数?：
  • ESD等级：HBM 2kV，CDM 500V
  • 参考电压：1.222V（典型值）
  • 热阻：37.8℃/W（结到环境）

?5. 设计支持?

• 提供布局指南（优先扩大PCB铜覆盖面积）
• 典型应用原理图（含并联驱动方案）
• 热计算工具公式：TJ = TA + RθJA × P(IC)

该文档包含完整电气特性、时序图、温度曲线及故障处理逻辑，适用于需要高可靠性LED驱动的汽车电子系统设计。
