随着LED在汽车应用中的广泛应用，简单的LED驱动器越来越受欢迎。与分立式解决方案相比，低成本的单片解决方案减少了系统级组件数量，并显着提高了电流精度和可靠性。

TPS92611-Q1 器件是一款简单的单通道高侧 LED 驱动器，由汽车电池供电。它是一种简单而优雅的解决方案，具有 LED 诊断功能，可为单个 LED 灯串提供恒定电流。其一次故障-全故障功能能够与其他 LED 驱动器（例如 TPS9261x-Q1、TPS9263x-Q1 和 TPS9283x-Q1 器件）配合使用，以满足不同的要求。
*附件：tps92611-q1.pdf

特性

符合汽车应用标准
AEC-Q100 符合以下标准：
- 温度等级 1：–40°C 至 125°C 环境工作温度范围
- 设备 HBM ESD 分类等级 H2
- 设备 CDM ESD 分类级别 C3B
功能安全能力
- 可用于帮助功能安全系统设计的文档
带PWM调光的单通道恒流LED驱动器
宽输入电压范围：4.5 V–40 V
恒定输出电流，可通过检测电阻器调节
精密电流调节，容差 ±4.6%
最大电流：300 mA
与外部电阻器共享热量
低压差（包括电流检测压降）
- 最大压差：10 mA 时为 150 mV
- 最大压差：70 mA 时为 400 mV
- 最大压差：150 mA 时为 700 mV
- 最大压差：300 mA 时为 1.3 V
诊断和保护
- 具有自动恢复功能的 LED 开路和短路检测
- 诊断使能，具有可调节阈值，可实现低压差作
- 故障总线多达 15 个器件，可配置为单故障-全故障或仅故障通道关闭
- 低静态电流和故障模式电流（每个器件<250 μA）
工作结温范围：–40°C至150°C

参数

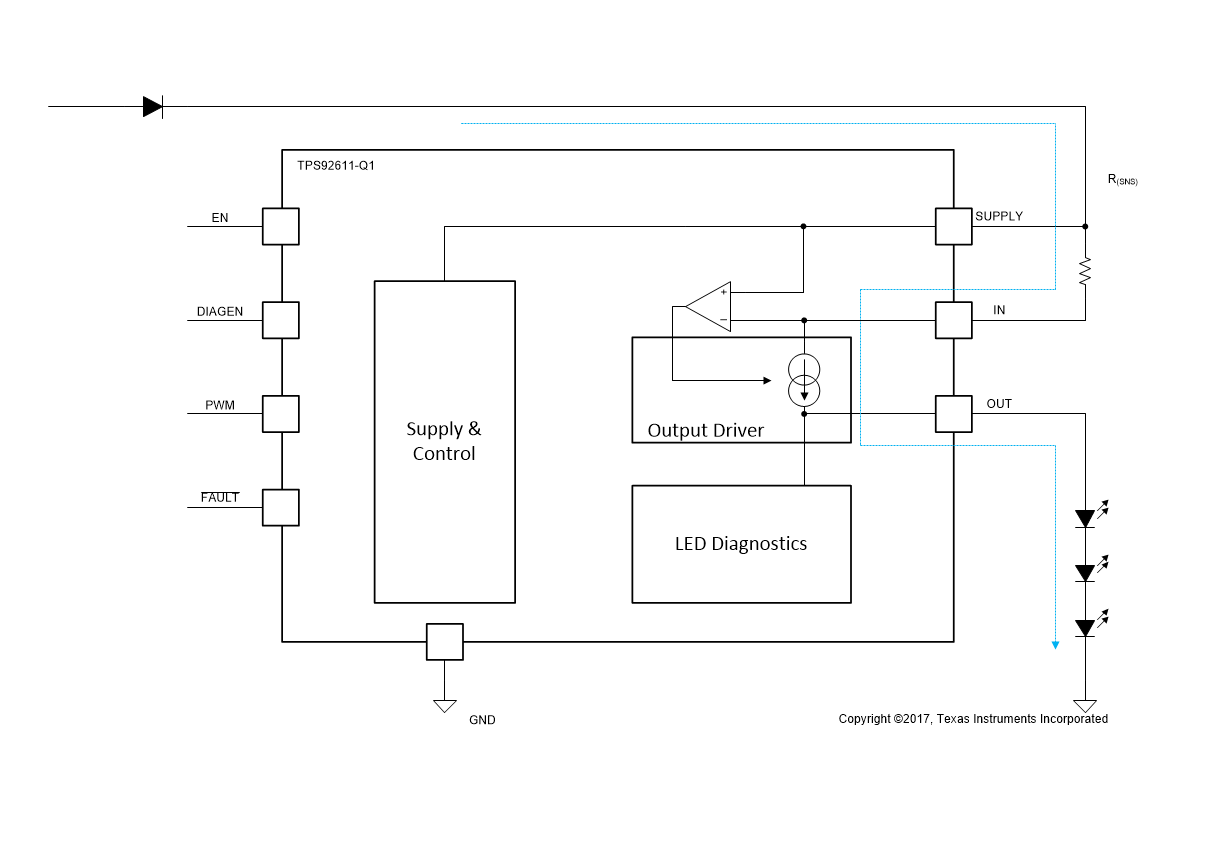

方框图

?1. 产品概述?
TPS92611-Q1是德州仪器（TI）推出的汽车级单通道线性LED驱动器，专为车载照明系统设计，符合AEC-Q100 Grade 1认证（工作温度范围-40°C至125°C）。其核心功能包括高精度恒流输出（±4.6%容差）、PWM调光、完善的诊断与保护机制，适用于汽车内外照明应用（如阅读灯、尾灯、充电指示灯等）。

?2. 关键特性?

?电气性能?
- 输入电压范围：4.5V–40V，支持汽车电池直接供电。
- 输出电流：最大300mA，通过外部电阻（R(SNS)）可调。
- 低压差性能：典型值150mV@10mA，1.3V@300mA。
?诊断与保护?
- LED开路/短路检测（支持自动恢复）。
- 可配置故障总线（一损全停或仅故障通道关闭）。
- 热保护功能（阈值172°C，迟滞15°C）。
?功能模式?
- 低静态电流：待机模式<250?A，关断模式<10?A。
- DIAGEN引脚：防止低压误报开路故障。

?3. 应用设计?

?典型电路?
- 单通道驱动：通过R(SNS)设置电流（公式：I(OUT)=V(CS_REG)/R(SNS)）。
- 并联电阻散热：支持外部电阻分摊功耗，提升热性能（但禁用一损全停功能）。
?布局建议?
- 优先考虑散热设计，推荐使用热焊盘与过孔增强散热。
- 输入/输出端需添加滤波电容（如1?F+100nF@SUPPLY，10nF@OUT）。

?4. 封装与订购?
