Texas Instruments TPS92629-Q1 40V单通道LED驱动器采用独特的热管理设计，可减少器件温升。TPS92629-Q1是由汽车电池直接供电的线性驱动器，具有宽电压范围，可输出高达250mA的全电流负载。利用外部分流电阻器共享输出电流，耗散驱动器的功率。该器件的全面诊断功能包括led开路、led短路至接地、led短路至电池电路和器件过温保护。模拟调光控制的高精度优化压摆率支持板外长线驱动，并具有更高的电磁兼容性能。Texas Instruments TPS92629-Q1还消除了闪变和残像问题。可通过FAULT引脚的不同电压电平报告多个故障，适用于安全性至关重要的应用。

数据手册：*附件：Texas Instruments TPS92629-Q1 40V单通道LED驱动器数据手册.pdf

特性

• 符合面向汽车应用的AEC-Q100标准
  • 温度等级1级（-40°C至125°C，T A ）
• 宽输入电压范围：4.5V至40V
• 通过外部分流电阻器实现热共享
• 低静态电流
  • 关断模式下EN处于低电平时为10uA
  • 故障模式下低电源电流
• 单通道高精度电流调节
  • 高达250mA的输出通道电流
  • 集成模拟调光和PWM调光控制
  • 在PWM调光模式下，在整个温度范围内的精度为±5%
  • 在模拟调光模式下最大电流20%-100%时，在整个温度范围内的精度为±5%
  • 在模拟调光模式下最大电流10%-20%时，在整个温度范围内的精度为±10%
• 低压降
  • 最大压降：150 mA时为350 mV
  • 最大压降：250 mA时为500 mV
• 诊断和保护
  • LED开路，具有自动恢复功能
  • LED对地短路，具有自动恢复功能
  • LED电池短路，具有自动恢复功能
  • 在低压降运行情况下支持诊断并具有可调阈值
  • 具有多故障报告功能的更安全的系统
  • 热关断
• 工作结温范围：–40°C至150°C

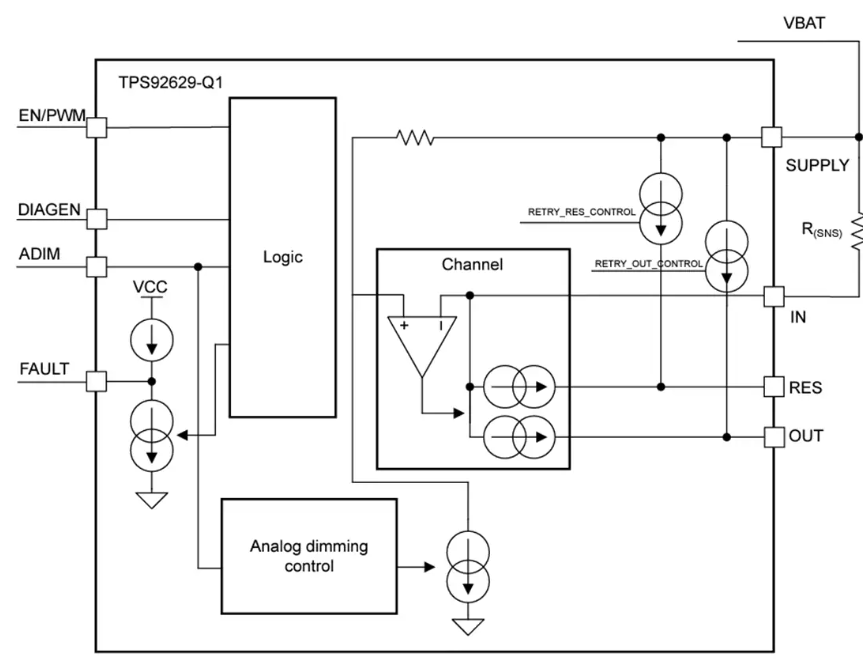

功能框图

TPS92629-Q1 40V单通道LED驱动器技术解析

一、产品概述

TPS92629-Q1是德州仪器(TI)推出的汽车级单通道高边LED驱动器，具有创新的热共享控制功能。该器件具有以下核心特性：

• ?车规级认证?：符合AEC-Q100 Grade 1标准(-40°C至125°C环境温度)
• ?宽输入范围?：4.5V至40V工作电压，可直接连接汽车电池
• ?高精度电流调节?：单通道输出电流最高250mA，支持模拟调光和PWM调光
• ?热共享设计?：通过外部分流电阻实现功率分散
• ?全面诊断保护?：LED开路/短路保护、热关断等多重保护机制

二、关键电气参数

三、核心功能解析

1. 热共享控制技术

TPS92629-Q1采用创新的热共享架构，通过OUT和RES双输出路径设计：

• OUT引脚直接连接LED阳极
• RES引脚通过外部电阻连接LED，分担功率耗散
• 动态调节两路电流比例，优化热分布

典型应用中，当R(RES)=56Ω时，可分散约50%的功率到外部电阻。

2. 调光控制

支持两种调光方式：

1. ?PWM调光?：
   • 通过EN/PWM引脚控制
   • 推荐200Hz频率，1%-100%占空比
   • 全电流范围内±5%精度
2. ?模拟调光?：
   • 通过ADIM引脚PWM信号控制
   • 推荐20kHz频率
   • 优化转换速率改善EMC性能

3. 诊断保护系统

• ?LED开路检测?：监测V(IN)-V(OUT)压差，阈值420mV
• ?短路保护?：
  • 对地短路检测阈值1.2V
  • 对电池短路自动识别
• ?多重故障报告?：通过FAULT引脚不同电压电平区分故障类型
• ?热关断?：结温阈值172°C(典型值)

四、应用领域

1. ?汽车外部照明?：
   • 后组合灯
   • 高位制动灯
   • 侧标志灯
2. ?汽车内部照明?：
   • 顶棚灯
   • 阅读灯
3. ?特殊功能照明?：
   • 盲点检测指示灯
   • 充电口照明
