?TPS92613-Q1 汽车单通道LED驱动器技术文档总结

随着LED在汽车应用中的广泛应用，简单的LED驱动器越来越受欢迎。与分立式解决方案相比，低成本的单片解决方案减少了系统级组件数量，并显着提高了电流精度和可靠性。

TPS92613-Q1 器件是一款单通道高侧 LED 驱动器，由汽车电池供电。这是一种简单而优雅的解决方案，可为单个 LED 灯串提供恒定电流，并具有完整的 LED 诊断功能。一次故障-全部故障功能能够与其他 LED 驱动器（例如 TPS9261x-Q1、TPS9263x-Q1 和 TPS92830-Q1 器件）配合使用，以满足不同的要求。
*附件：tps92613-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，T一个
• 功能安全能力
  • 可用于帮助功能安全系统设计的文档
• 宽输入电压范围：4.5 V 至 40 V
• 低静态和低故障模式电流：典型值 200 μA
• 单次高精度电流调节：
  • ±4.6% 在整个结温范围内的精度
  • 恒流可通过外部检测电阻器调节
  • 高达 600 mA 的最大电流
  • 通过输入PWM占空比控制亮度
• 与外部电阻器进行热共享
• 低压差（包括检测电阻压降）：
  • 最大压差：10 mA 时为 150 mV
  • 最大压差：70 mA 时为 400 mV
  • 最大压差：150 mA 时为 700 mV
  • 最大压差：300 mA 时为 1.3 V
• 诊断和保护：
  • 具有自动恢复功能的 LED 开路和短路检测
  • 具有可调节阈值的诊断功能，可实现低压差作
  • 故障总线多达 15 个器件，可配置为单故障-全故障或仅故障通道关闭 （N-1）
  • 热关断
• 工作结温范围：–40°C 至 +150°C

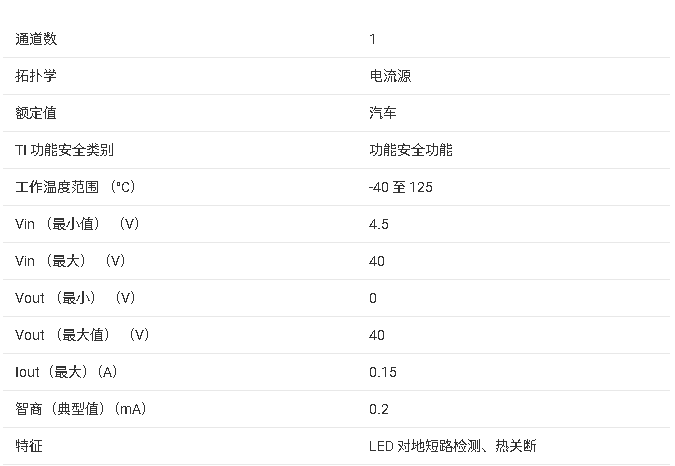

参数

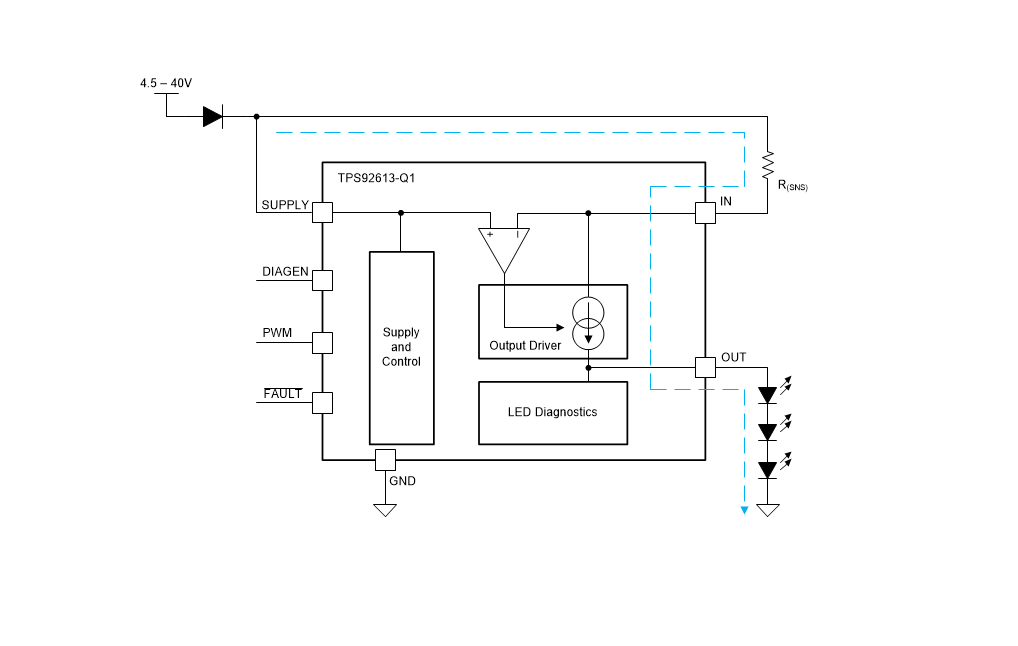

方框图

?1. 产品概述?

• ?型号?：TPS92613-Q1，AEC-Q100认证，适用于汽车应用（温度等级1：-40°C至125°C）。
• ?功能特性?：
  • 宽输入电压范围：4.5V至40V，低静态电流（典型200?A）。
  • 单通道高精度电流调节（±4.6%全温度范围精度），支持PWM调光（最高600mA输出）。
  • 集成诊断功能：LED开路/短路检测、自动恢复、热关断保护。
  • 支持故障总线（最多15个设备），可配置为“一损全停”或“仅故障通道关闭”模式。

?2. 关键参数?

• ?电气特性?：
  • 电流调节电压V(CS_REG)：典型98mV，通过外部电阻R(SNS)设置电流（公式：I(OUT) = V(CS_REG)/R(SNS)）。
  • 压差电压（Dropout）：150mV@10mA至1.3V@300mA。
  • 工作结温范围：-40°C至150°C。
• ?保护机制?：
  • 开路检测阈值：V(OPEN_th_falling)=70-135mV，V(OPEN_th_rising)=235-335mV。
  • 短路检测阈值：V(SG_th_falling)=0.82-0.91V，V(SG_th_rising)=1.14-1.26V。

?3. 应用场景?

• ?汽车照明?：
  • 内饰：顶灯、阅读灯。
  • 外饰：门把手灯、盲点指示灯、尾灯、高位刹车灯等。
• ?通用LED驱动?：支持单串LED恒流驱动。

?4. 典型设计要点?

• ?热管理?：推荐并联外部电阻分担功耗（如40Ω电阻分载50%电流）。
• ?布局建议?：优化PCB散热设计，确保热焊盘通过多过孔连接至大面积接地层。
• ?电容配置?：输入侧建议1?F+100nF陶瓷电容，输出侧10nF陶瓷电容。

?5. 文档结构?

• 包含引脚功能、绝对最大额定值、时序要求、典型应用电路及曲线（如PWM调光波形、故障恢复时序）。
• 提供机械封装信息（TO-263封装尺寸：10.16mm×9.85mm）。
