?TPS92519-Q1 双通道同步降压LED驱动器技术文档总结

TPS92519-Q1 是一款单片双路同步降压 LED 驱动器，具有 4.5V 至 65V 宽工作输入电压范围，可独立为两串串联 LED 供电。TPS92519-Q1 实现自适应导通时间平均电流模式控制，旨在与分流 FET 调光技术和基于 LED 矩阵管理器的动态光束前照灯兼容。自适应导通时间控制提供近乎恒定的开关频率，可以使用 FSET 输入进行设置。电感电流检测和闭环反馈可在宽输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。
*附件：tps92519-q1.pdf

高性能 LED 驱动器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过在高阻抗模拟调整 （IADJ） 输入端将电压从 140 mV 变为 2.45 V 来获得超过 16：1 范围的线性模拟调光响应。LED电流的PWM调光是通过直接调制相应的UDIM输入引脚和所需的占空比和频率来实现的。该器件支持高频分流 FET 调光，并与使用 LED 矩阵管理器的像素控制技术兼容。

TPS92519-Q1 支持两个或多个通道的并联作，从而实现驱动大电流 LED 或激光二极管所需的灵活性。电流在基于IADJ输入的并联通道之间共享，与元件容差和寄生效应无关。

TPS92519-Q1 集成了先进的故障保护功能，包括：逐周期开关电流限制、自举欠压和热关断。该器件包括一个漏极开路故障输出，用于指示输出开路和短路情况。

TPS92519-Q1 采用 8.1 mm × 11 mm 热增强型 32 引脚 HTSSOP 封装，带有 2.75 mm × 3.45 mm 底部暴露焊盘。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境工作温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C2
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 4.5V 至 65V 宽输入电压范围
• 高达 2A 的输出电流，精度为 4%
• 自适应导通时间平均电流控制
• 标称开关频率
  • 通道 1 和通道 2 的 385 kHz 和 435 kHz
  • 通道 1 和通道 2 为 2 MHz 和 2.1 MHz
• 先进的调光作
  • 精密模拟调光
  • 支持外部PWM调光输入
  • 针对外部分流调光（包括 LED 矩阵管理器）进行了优化
• 逐周期开关过流保护
• 开关热保护
• LED开路和短路故障监测和报告

参数

方框图

?1. 产品概述?

• ?型号?：TPS92519-Q1
• ?类型?：汽车级4.5V至65V宽输入电压范围的双通道同步降压LED驱动器
• ?关键特性?：
  • 每通道输出电流高达2A，精度±4%
  • 支持模拟/PWM调光（16:1线性调光范围，1000:1 PWM调光比）
  • 集成故障保护（过流、热关断、LED开路/短路检测）
  • 符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度）

?2. 核心功能?

• ?自适应导通时间控制?：
  • 通过FSET引脚选择开关频率（385kHz/435kHz或2MHz/2.1MHz双通道独立配置）
  • 恒定频率操作，优化EMI性能。
• ?电流调节?：
  • 通过外部电阻（RCS）和IADJx引脚电压（140mV–2.45V）设定LED电流，公式：ILED=VIADJx14×RCSILED ? =14×RCS?VIADJx??
• ?调光模式?：
  • ?模拟调光?：通过IADJx电压线性调节亮度。
  • ?PWM调光?：通过UDIMx引脚输入PWM信号控制占空比。
  • ?兼容矩阵管理器?：支持动态光束头灯应用。

?3. 保护机制?

• ? 输入欠压锁定（UVLO） ?：通过电阻分压网络编程阈值。
• ?开关保护?：逐周期过流限制、热关断（175°C典型值）。
• ?故障诊断?：
  • FLTx引脚输出开路/短路故障信号（开漏结构）。
  • 自动重启功能（如热关断后冷却恢复）。

?4. 封装与引脚?

• ?封装?：32引脚HTSSOP（带散热焊盘，尺寸8.1mm×11mm）
• ?关键引脚?：
  • BSTx：自举电容连接端，驱动高侧MOSFET。
  • CSPx/CSNx：电流检测差分输入，连接外部电阻RCS。
  • COMPx：误差放大器补偿节点，连接积分电容（1nF–10nF）。

?5. 设计要点?

• ?电感选择?：确保30%峰值电流纹波
• ?输出电容?：根据LED串阻抗和纹波需求选择（推荐X7R陶瓷电容）。
• ?布局建议?：
  • 高频输入电容紧靠VIN和PGND引脚。
  • 差分路由CSPx/CSNx以减少噪声干扰。

?6. 典型应用?

• ?场景?：汽车前照灯、自适应LED驱动模块。

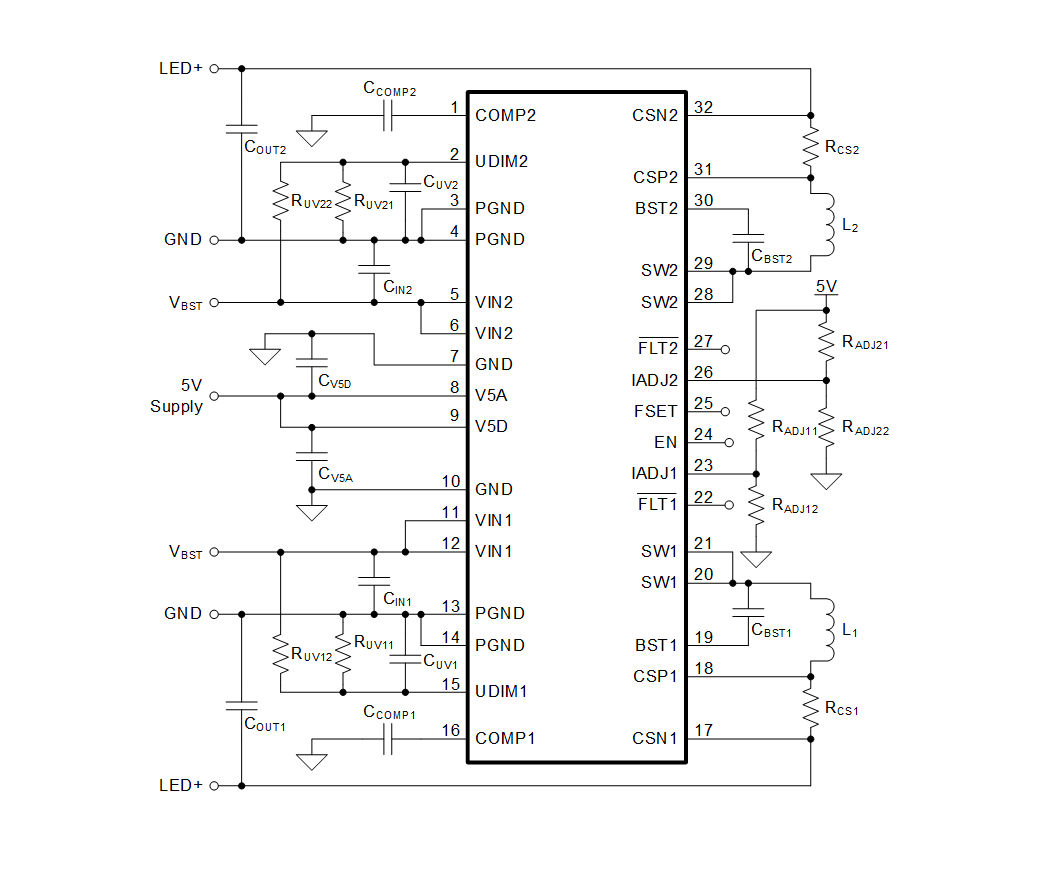

• ?原理图?：双通道独立驱动LED串，支持并联操作以扩展电流输出。
