TPS92643-Q1是一款单片同步降压LED驱动器，具有5.5V至36V的宽工作输入电压范围和40V容差，支持400ms的负载突降。TPS92643-Q1 实现了基于电感谷电流检测的自适应导通时间平均电流模式控制。自适应导通时间控制提供近乎恒定的开关频率，可在 100 kHz 和 2.2 MHz 之间设置。电感电流检测和闭环反馈可在宽输入、输出和环境温度下实现优于 ±4% 的精度。
*附件：tps92643-q1.pdf

高性能 LED 驱动器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过设置IADJ电压，可获得范围超过15：1的线性模拟调光范围。LED电流的PWM调光是通过直接调制具有所需占空比的UDIM输入引脚或将模拟电压设置为APWM以实现内部模数到PWM转换来实现的。内部PWM发生器通过将外部模拟电压与内部1.4 kHz斜坡信号进行比较来转换外部模拟电压。

TPS92643-Q1 集成了先进的诊断和故障保护功能，包括：逐周期开关电流限制、自举欠压、LED 开路、LED 短路和热关断。

TPS92643-Q1 采用 6.6 mm × 5.1 mm 热增强型 16 引脚 HTSSOP 封装，引线间距为 0.65 mm。

特性

符合 AEC-Q100 标准，适用于汽车应用
- 1 级：–40°C 至 125°C 环境工作温度
- 设备 HBM 分类等级 H1C
- 设备 CDM 分类级别 C5
功能安全功能
- 可用于帮助功能安全系统设计的文档
输入电压范围：5.5 V 至 36 V
- 启动后工作电压低至 5.15 V
高达 3A 的连续电流，精度为 4%
自适应导通时间电流控制
- 低失调高侧电流检测放大器
- 与陶瓷和铝电容器的任意组合保持稳定
可编程开关频率范围为 100 kHz 至 2.2 MHz
先进的调光作
- 1000：1 精密 PWM 调光
- 15：1 精密模拟调光
- 1.4kHz 内部模拟输入至 PWM 占空比转换
逐周期开关过流保护
漏极开路故障指示器输出
- LED短路、开路和线束故障指示
热关断保护

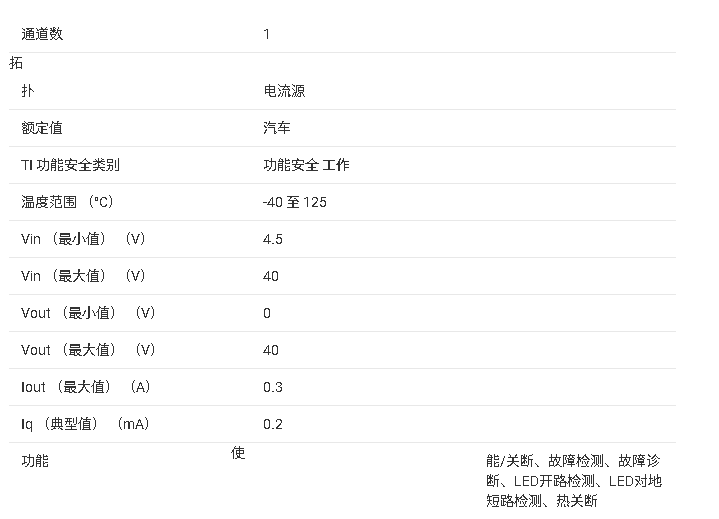

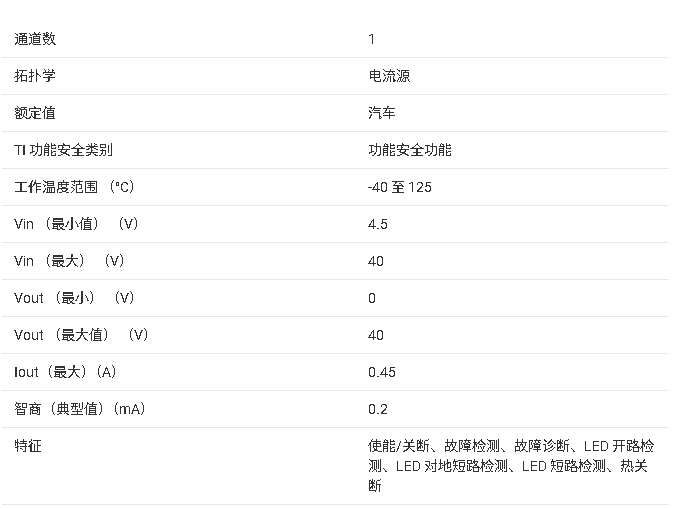

参数

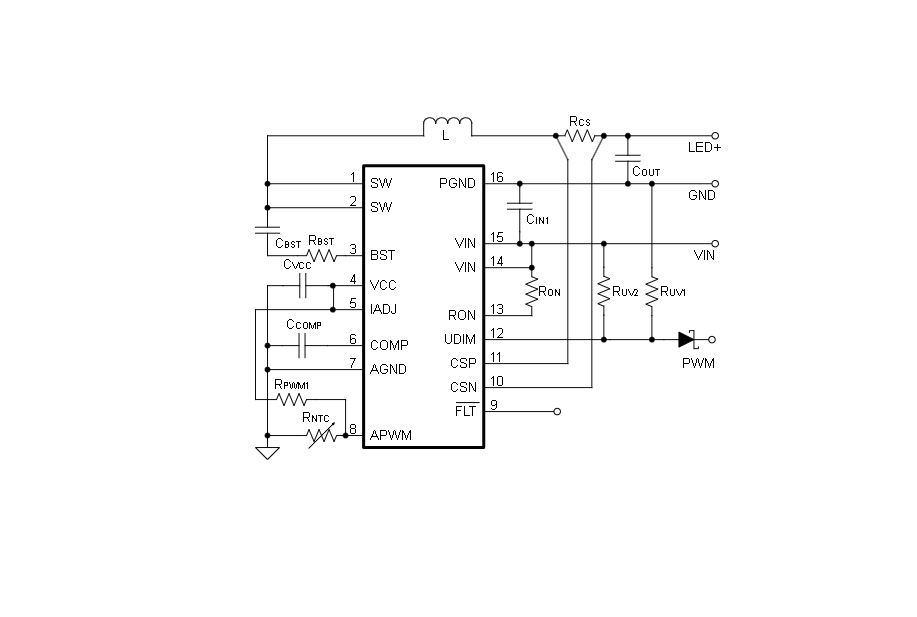

方框图

?1. 核心特性?

?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度），具备HBM H1C和CDM C5级ESD防护。
?宽输入电压范围?：5.5V至36V（启动后支持低至5.15V）。
?高精度输出?：3A连续输出电流，精度±4%。
?控制模式?：自适应导通时间电流控制，兼容陶瓷/铝电解电容。
?调光功能?：
- PWM调光（1000:1精度）
- 模拟调光（15:1精度）
- 内部1.4kHz模拟转PWM转换
?保护机制?：
- 逐周期开关过流保护
- LED短路/开路诊断
- 热关断保护（175°C阈值）

?2. 应用场景?

汽车前照灯（头灯、雾灯）LED驱动模块。

?3. 关键功能描述?

?拓扑结构?：同步降压架构，集成高低侧MOSFET，支持负载突降（40V耐受400ms）。
?频率调节?：通过外部电阻（RON）编程开关频率（100kHz至2.2MHz）。
?电流检测?：高精度差分电流检测放大器（±4%全温度范围精度）。
?调光控制?：支持外部PWM信号（UDIM引脚）或内部模拟转PWM（APWM引脚）。
?故障诊断?：开漏FLT引脚指示短路/开路/过热故障。

?4. 封装与引脚?

?封装?：16引脚HTSSOP（6.6mm × 5.1mm），带PowerPAD散热焊盘。
?关键引脚功能?：
- ?SW?（引脚1-2）：开关节点
- ?IADJ?（引脚5）：模拟调光输入（140mV-2.4V）
- ?UDIM?（引脚12）：PWM调光/输入欠压保护
- ?FLT?（引脚9）：故障指示输出

?5. 设计要点?
