?LM3402/HV 0.5A恒流降压LED驱动芯片技术文档总结

LM3402/HV 是单片开关稳压器，旨在为高功率 LED 提供恒定电流。它们是汽车、工业和一般照明应用的理想选择，包含一个高侧 N 沟道 MOSFET 开关，电流限制为 735 mA（典型值），适用于降压 （Buck） 稳压器。具有受控导通时间的迟滞控制与外部电阻器相结合，允许转换器输出电压根据需要进行调整，以向串联和串联的 LED 阵列提供恒定电流 - 不同数量和类型的 LED 阵列，通过脉宽调制 （PWM） 进行 LED 调光，LED 断路/开路保护、低功耗关断和热关断完善了功能集。
*附件：lm3402.pdf

特性

• 集成 0.5A N 沟道 MOSFET
• V在范围为 6 V 至 42 V （LM3402）
• V在范围为 6 V 至 75 V （LM3402HV）
• 500 mA 全温输出电流
• 逐周期电流限制
• 无需控制环路补偿
• 独立PWM调光和低功耗关断
• 支持所有陶瓷输出电容和无电容输出
• 热关断保护
• VSSOP、SO PowerPAD 封装

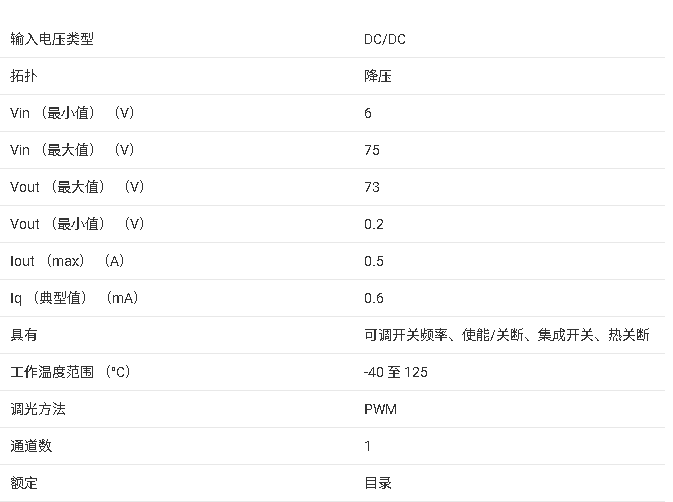

参数

方框图

?1. 核心特性?

• ?输入电压范围?：LM3402为6V-42V，LM3402HV为6V-75V
• ?输出电流?：500mA（全温度范围）
• ?控制架构?：基于受控导通时间（COT）的迟滞控制，无需环路补偿
• ?关键功能?：
  • 逐周期电流限制
  • 独立PWM调光接口（支持低至0.8V逻辑低电平）
  • 热关断保护（阈值165°C，滞回25°C）
  • 支持陶瓷输出电容或无电容设计

?2. 典型应用场景?

• 汽车照明（如日行灯、尾灯）
• 工业/商业照明（高功率LED阵列驱动）
• 通用恒流源

?3. 关键设计参数?

• ?导通时间控制?：通过外部电阻RON设置，公式：tON = 1.34×10??? × RON/VIN
• ?开关频率?：由输出电压VO和RON决定，fSW = VO/(1.34×10???×RON)
• ?LED电流精度?：通过CS引脚电阻RSNS设定，典型值200mV反馈阈值

?4. 保护机制?

• ?过压/过流保护?：CS引脚电压超过300mV时触发关断
• ?开路保护?：可选用齐纳二极管限制输出电压
• ?瞬态保护?：建议在CS/VIN引脚添加串联电阻和TVS二极管

?5. 封装与热管理?

• 提供8引脚VSSOP（3×3mm）和HSOP（带散热焊盘）封装
• 热阻参数：HSOP封装θJA=45.6°C/W，需通过PCB散热设计控制温升

?6. 设计注意事项?

• ?布局优化?：需缩短高频回路路径（如SW节点），优先处理脉动电流路径
• ?PWM调光优化?：调光频率应低于开关频率1个数量级，避免混叠效应
• ?无输出电容设计?：电感电流纹波直接决定LED纹波电流

?7. 典型电路示例?

• 24V输入驱动1颗3.5V/350mA白光LED方案：
  • 选用33μH电感（TDK SLF7045T系列）
  • 59kΩ RON电阻实现468kHz开关频率
  • 0.75Ω电流检测电阻（1%精度）

文档包含完整电气特性表、时序参数及典型应用曲线，适用于需要高可靠性LED驱动的设计场景。
