LM3402HV 75V 0.5A 恒流降压 LED 驱动器技术手册

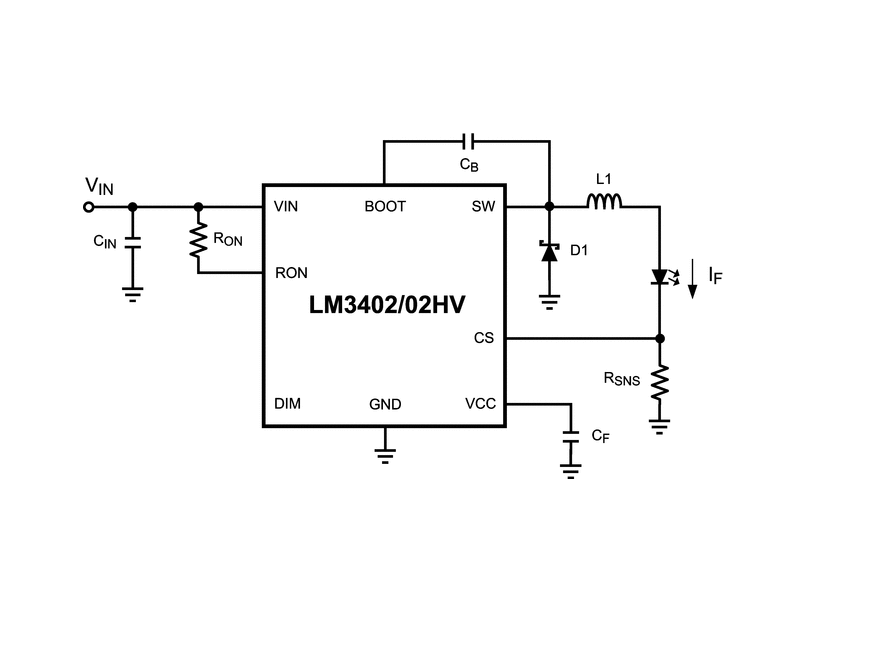

LM3402/HV 是单片开关稳压器，旨在为高功率 LED 提供恒定电流。它们是汽车、工业和一般照明应用的理想选择，包含一个高侧 N 沟道 MOSFET 开关，电流限制为 735 mA（典型值），适用于降压 （Buck） 稳压器。具有受控导通时间的迟滞控制与外部电阻器相结合，允许转换器输出电压根据需要进行调整，以向串联和串联的 LED 阵列提供恒定电流 - 不同数量和类型的 LED 阵列，通过脉宽调制 （PWM） 进行 LED 调光，LED 断路/开路保护、低功耗关断和热关断完善了功能集。
*附件：lm3402hv.pdf

特性

• 集成 0.5A N 沟道 MOSFET
• V在范围为 6 V 至 42 V （LM3402）
• V在范围为 6 V 至 75 V （LM3402HV）
• 500 mA 全温输出电流
• 逐周期电流限制
• 无需控制环路补偿
• 独立PWM调光和低功耗关断
• 支持所有陶瓷输出电容和无电容输出
• 热关断保护
• VSSOP、SO PowerPAD 封装

参数

方框图

?1. 核心特性?

• ?输入电压范围?：LM3402为6V-42V，LM3402HV为6V-75V
• ?输出电流?：500mA（全温度范围）
• ?集成元件?：0.5A N沟道MOSFET、无需环路补偿
• ?关键功能?：
  • 逐周期电流限制
  • 独立PWM调光接口
  • 支持陶瓷/无输出电容设计
  • 热关断保护（165°C阈值）

?2. 典型应用?

• LED驱动（汽车/工业/通用照明）
• 恒流源
• 支持多LED串联或串并联阵列

?3. 工作原理?

• ?控制架构?：采用受控导通时间（COT）拓扑，结合滞回控制和单次导通定时器
• ?频率设定?：通过外部电阻RON和输入电压调节开关频率（公式：fSW = VO / (1.34×10^-10 × RON)）
• ?电流检测?：通过CS引脚外接电阻RSNS实现精准恒流（典型阈值200mV）

?4. 保护机制?

• ?过压/过流保护?：CS引脚电压>300mV时触发关断
• ?开路保护?：可搭配齐纳二极管限制输出电压
• ?热保护?：结温>165°C时强制关断（25°C迟滞）

?5. 设计要点?

• ?电感选择?：需满足峰值电流（例：33μH电感用于350mA应用）
• ?输入电容?：建议使用X7R/X5R陶瓷电容（例：1μF/50V）
• ?布局建议?：
  • 缩短高频回路路径（SW节点紧凑布局）
  • CS引脚走线需尽量短以降低噪声

?6. 性能参数?

• ?效率?：典型77%（24V输入，3.5V LED @350mA）
• ?调光范围?：支持低频PWM信号（建议fDIM < fSW/10）

?7. 封装选项?

• 8引脚VSSOP（DGK）和HSOP（DDA）封装
• 热增强型PowerPAD?封装可选

文档同时包含完整引脚定义、电气特性表、典型应用电路及布局示例，适用于高功率LED驱动的工业级设计需求。
