LM3406HV 75V 1.5A恒流降压LED驱动器技术手册

LM3406 系列是单片开关稳压器，旨在提供 恒定电流到大功率 LED。汽车、工业和 一般照明应用，它们包含一个高侧 N 沟道 MOSFET 开关 降压（降压）稳压器的电流限制为 2.0A（典型值）。 具有真正的平均电流和外部电流检测的导通时间 电阻器允许转换器输出电压根据需要进行调整，以提供 恒流到串联和串并联的各种LED阵列 编号和类型。通过脉宽调制 （PWM） 实现 LED 调光 专用逻辑引脚或电源输入电压的PWM。产品特点 该装置具有低功耗关断和热关断保护功能。
*附件：lm3406hv.pdf

特性

• LM3406HV-Q1
  • 汽车级设备
  • 符合 AEC-Q100 1 级标准
  • 工作环境温度：–40°C 至 125°C
• 集成 2.0A MOSFET
• V在范围：6V 至 42V （LM3406）
• V在范围：6V 至 75V （LM3406HV）
• V在范围：6V 至 75V （LM3406HV-Q1）
• 真正的平均输出电流控制
• 1.7A最小输出电流限制（温度范围）
• 逐周期电流限制
• 带专用逻辑输入的PWM调光
• 带电源输入电压的PWM调光
• 简单的控制环路补偿
• 低功耗关断
• 支持全陶瓷输出电容和无电容输出
• 热关断保护
• TSSOP-14 封装

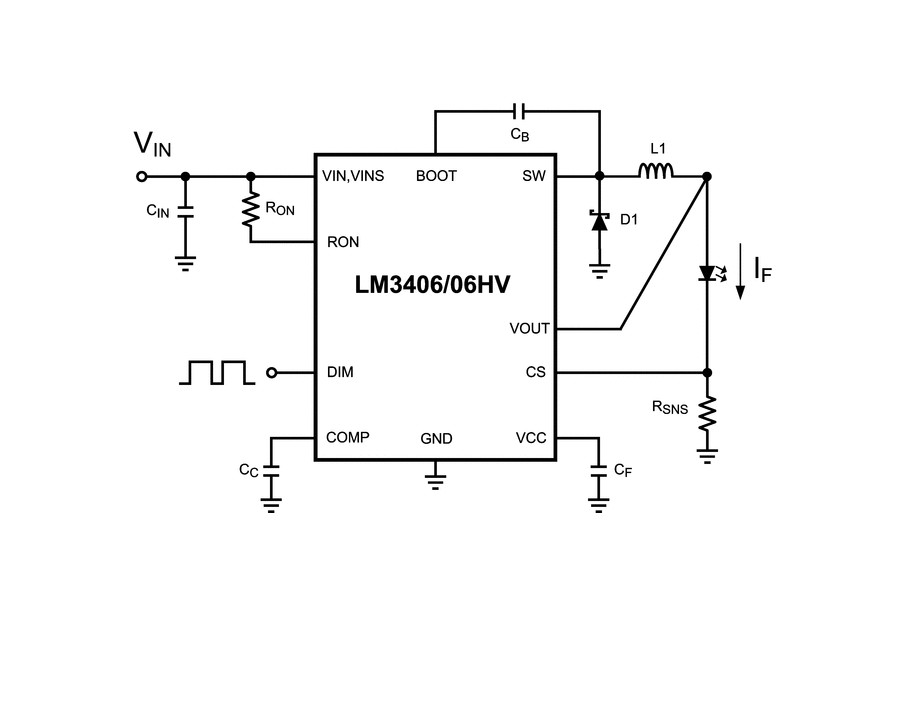

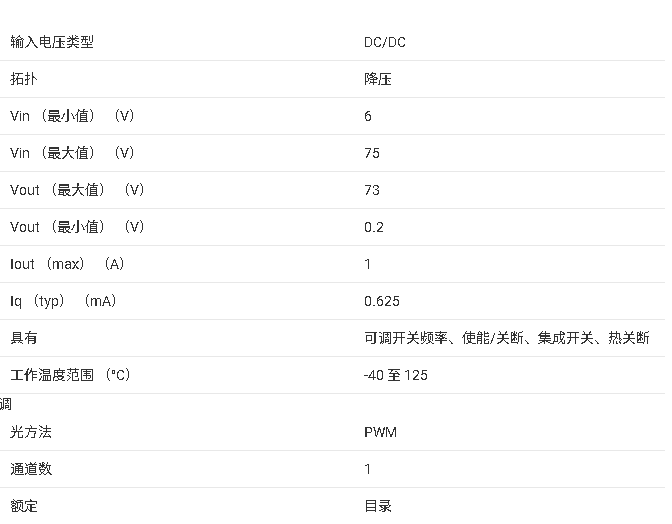

参数

方框图

?1. 产品概述?

• ?型号?：LM3406、LM3406HV（高压版）、LM3406HV-Q1（车规级）
• ?功能?：1.5A恒流降压（Buck）稳压器，专为驱动高功率LED设计，集成2.0A MOSFET开关。
• ?应用?：汽车照明、工业照明、通用照明、LED驱动、恒流源。

?2. 关键特性?

• ?输入电压范围?：
  • LM3406：6V至42V
  • LM3406HV/06HV-Q1：6V至75V
• ?输出控制?：真实平均电流控制，支持PWM调光（逻辑输入或电源输入电压调制）。
• ?保护功能?：热关断、逐周期电流限制、过压/过流比较器。
• ?封装?：14引脚TSSOP（带裸露焊盘散热）。

?3. 技术细节?

• ?调光方式?：
  • ?逻辑调光?：通过DIM引脚输入PWM信号。
  • ?输入电压调光?：通过VINS引脚检测输入电压调制（两线调光）。
  • ?并联FET调光?：高速调光方案，通过外部MOSFET分流LED电流。
• ?电流设置?：通过外部电阻RSNS设定，公式为RSNS = 0.2V / IF（目标电流）。
• ?频率控制?：无固定时钟，采用受控导通时间（COT）架构，频率由RON、VIN和VO调节。

?4. 设计要点?

• ?电感选择?：需满足峰值电流和纹波要求，推荐连续导通模式（CCM）。
• ?输出电容?：可选以降低纹波，陶瓷电容优先（低ESR）。
• ?输入电容?：需承受高RMS电流，建议使用X7R/X5R陶瓷电容。
• ?二极管选型?：推荐低压降肖特基二极管（如40V/60V评级）。

?5. 保护机制?

• ?开路过压保护?：可通过齐纳二极管或输入钳位二极管实现。
• ?瞬态保护?：
  • CS引脚：串联电阻限制瞬态电流。
  • VIN引脚：额外TVS二极管抑制电压尖峰。
• ?热管理?：结温上限150°C（LM3406HV-Q1），热阻θJA=50°C/W（带散热焊盘）。

?6. 典型应用电路?

• ?基础拓扑?：Buck电路，含输入滤波、电感、续流二极管和LED负载。
• ?设计示例?：
  • ?示例1?：驱动1-5颗LED（24V输入，1.5A±5%，效率89%）。
  • ?示例2?：车载单LED驱动（9-16V输入，支持冷启动和负载突降测试）。

?7. 附录与修订?

• ?高精度公式?：提供开关频率、导通时间的精确计算式。
• ?版本历史?：增加车规级LM3406HV-Q1型号，更新封装信息。

?文档范围?：涵盖电气特性、性能曲线、引脚定义、布局建议及完整物料清单（BOM）。
