LM3404HV 75V 1.0A 恒流降压 LED 驱动器技术手册

LM3404 和 LM3404HV 器件是单片开关稳压器，旨在提供 恒定电流到大功率 LED。汽车、工业和一般照明的理想选择 应用中，这些器件包含一个高侧 N 沟道 MOSFET 开关，电流限制为 1.5 A （典型值） 用于降压 （Buck） 稳压器。滞后控制准时和 外部电阻器允许转换器输出电压根据需要进行调整，以提供恒定的 电流到不同数量和类型的串联和串并联连接的 LED 阵列。一些 特点是：使用脉宽调制 （PWM） 进行 LED 调光、LED 断开保护、 低功耗关断和热关断。
*附件：lm3404hv.pdf

特性

• 集成 1-A MOSFET
• V在范围 6 V 至 42 V （LM3404）
• V在范围：6 V 至 75 V （LM3404HV）
• 1.2A 输出电流过热
• 逐周期电流限制
• 无需控制环路补偿
• 独立PWM调光和低功耗
  关断
• 支持全陶瓷输出电容和
  无电容输出
• 热关断保护
• SOIC-8 封装、SO PowerPAD-8? 封装

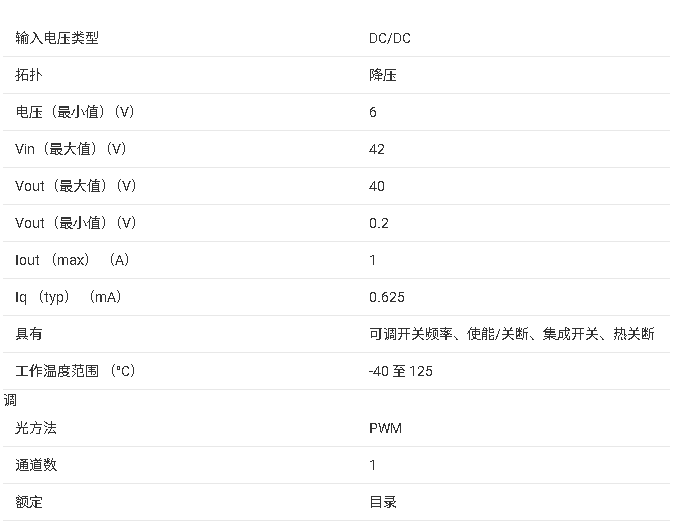

参数

方框图

?1. 产品概述?

• ?型号?：LM3404（6-42V输入）和LM3404HV（6-75V输入）
• ?功能?：专为驱动大功率LED设计的单片开关稳压器，提供恒定电流输出
• ?关键特性?：
  • 集成1A MOSFET
  • 无需控制环路补偿
  • 支持PWM调光和低功耗关断
  • 热关断保护
  • 支持全陶瓷输出电容或无电容输出

?2. 典型应用?

• LED驱动
• 汽车/工业/通用照明
• 恒流源

?3. 技术参数?

• ?输出电流?：1.2A（过温保护阈值）
• ?开关特性?：
  • 最小关断时间：300ns
  • 典型开关频率范围：10kHz-1MHz
• ?保护功能?：
  • 逐周期电流限制（1.5A典型值）
  • 输出过压/过流保护（300mV阈值）
  • 热关断（165°C触发，25°C迟滞）

?4. 设计要点?

• ?电感选择?：需满足连续导通模式（CCM），典型值47-330μH
• ?输出电容?：可降低LED纹波电流（如0.15-1μF陶瓷电容）
• ?电流检测?：通过RSNS电阻设置（典型0.33-0.43Ω）
• ?输入电容?：需考虑电压纹波和RMS电流（推荐3.3μF以上陶瓷电容）

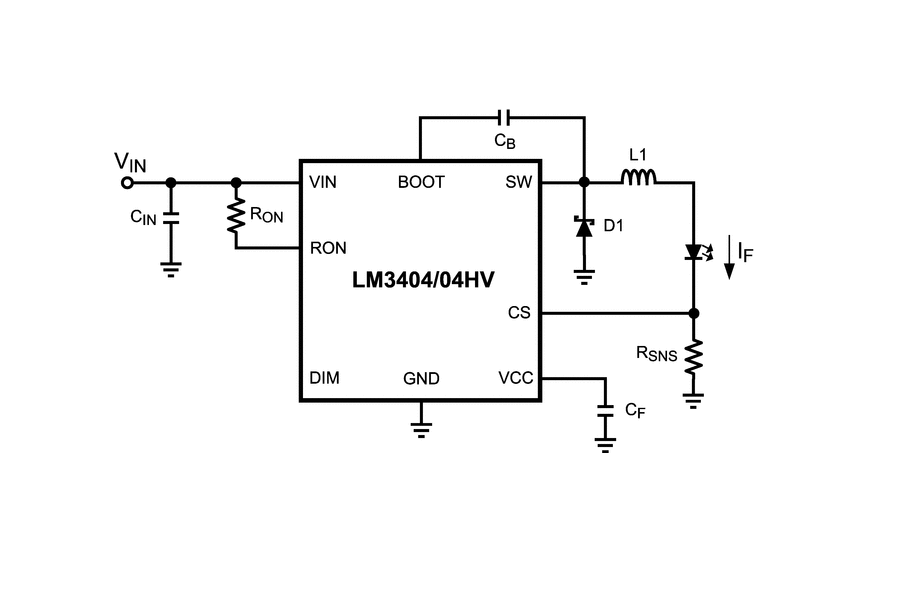

?5. 典型电路?

• 包含输入滤波、开关电感、续流二极管、PWM调光接口
• 支持开路LED保护（可选用齐纳二极管方案）

?6. 封装与热管理?

• 提供SOIC-8和SO PowerPAD-8封装
• 热阻：SOIC封装θJA=106.8°C/W，PowerPAD封装θJA=44.7°C/W

?7. 设计示例?

• ?24V输入驱动4LED?：效率88%，fSW=400kHz，L=47μH
• ?48V输入驱动10LED?：效率96%，fSW=223kHz，L=330μH

?8. 布局建议?

• 优先缩短高频电流路径（开关节点、续流二极管回路）
• 电流检测电阻需靠近IC的CS和GND引脚
• 远程LED布局时输出电容应靠近LED阵列

文档还包含完整的引脚定义、电气特性曲线、热性能数据及详细的设计计算方法。
