LM3429 用于恒流 LED 驱动器的简单 N 通道控制器技术手册

LM3429 是一款用于 LED 驱动器的多功能高压 N 沟道 MosFET 控制器。 它 可以轻松配置为降压、升压、降压-升压和 SEPIC 拓扑。这种灵活性，以及具有 75V 的输入电压额定值，使 LM3429 非常适合在非常多样化的大型应用系列中照亮 LED。
*附件：lm3429.pdf

可调节的高侧电流检测电压允许对 LED 电流进行严格调节具有尽可能高的效率。LM3429 使用预测性关断时间 （PRO） 控制，即峰值电流模式控制和预测性关断定时器的组合。这种控制方法简化了环路补偿的设计，同时提供固有的输入电压前馈 补偿。

LM3429 包括一个高压启动稳压器，可在宽输入4.5 V 至 75 V 的范围内工作。内部 PWM 控制器设计用于可调开关频率高达 2 MHz，从而实现紧凑的解决方案。其他功能包括模拟调光、PWM 调光、过压保护、欠压锁定、逐周期电流限制、和热关断。

特性

• LM3429-Q1 符合 AEC-Q100 1 级标准
  ，适用于汽车应用
• V在范围为 4.5 V 至 75 V
• 可调电流检测电压
• 高侧电流检测
• 2 Ω、1A 峰值 MosFET 栅极驱动器
• 输入欠压保护
• 过压保护
• PWM调光
• 模拟调光
• 逐周期电流限制
• 可编程开关频率
• 薄型 14 引脚 HTSSOP 封装
• 热关断

参数

方框图

?1. 核心特性?

• ?宽输入电压范围?：4.5V至75V，适用于多种拓扑结构（Buck、Boost、Buck-Boost、SEPIC）。
• ?高精度电流控制?：支持高压侧电流检测，可调电流感应电压（典型值1.235V），确保LED电流稳定。
• ?保护功能?：输入欠压保护、过压保护、逐周期电流限制及热关断。
• ?调光支持?：PWM调光（通过nDIM引脚）和模拟调光（通过CSH引脚）。
• ?高效驱动?：集成2Ω/1A峰值MOSFET栅极驱动器，支持高达2MHz可编程开关频率。

?2. 关键应用场景?

• ?LED驱动?：适用于室内外固态照明（SSL）、汽车照明及通用恒流调节器。
• ?拓扑灵活性?：可配置为降压、升压、升降压或SEPIC拓扑，适配不同LED串电压需求。

?3. 工作原理?

• ?PRO控制架构?：结合峰值电流模式与预测关断时间控制，简化环路补偿设计，避免亚谐波振荡。
• ?电流检测?：通过外部电阻（RSNS）和高侧放大器（HSP/HSN）精确调节LED电流
• ?频率设置?：通过RT和CT电阻电容网络设定开关频率（典型值700kHz）。

?4. 设计要点?

• ?电感选择?：需满足纹波电流要求（如Buck-Boost中ΔiL-PP≤500mA），RMS电流需留25%余量。
• ?电容配置?：输入/输出电容需根据电压纹波和LED电流纹波（建议ΔiLED-PP<40% ILED）计算。
• ?散热管理?：MOSFET和二极管需按峰值电压/电流选型，并计算功率损耗（如NFET损耗PT=IT-RMS?×RDS(ON)）。

?5. 保护与调光实现?

• ?OVLO/UVLO?：通过电阻分压网络设置过压锁定（如VTURN-OFF=40V）和欠压锁定（如VTURN-ON=10V）。
• ?PWM调光?：最小脉宽需满足能量传输要求（公式：tPULSE ≥ (2×ILED×VO×L1)/VIN?）。
• ?模拟调光?：可通过CSH引脚外接电位器或电流源实现0-100%亮度调节。

?6. 封装与版本?

• ?封装?：14引脚HTSSOP（5.0mm×4.4mm），带散热焊盘（DAP）。
• ?衍生型号?：LM3429-Q1通过AEC-Q100 Grade 1认证，适用于汽车应用。

?7. 参考设计?

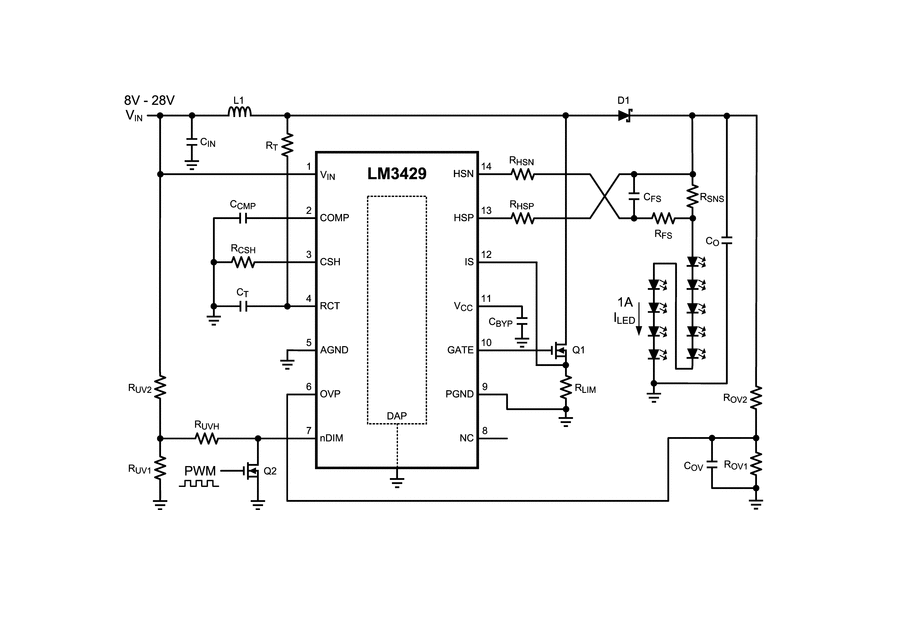

文档包含6个典型应用电路（如Buck-Boost驱动6LED@1A、Boost驱动12LED@700mA），提供完整BOM表、计算公式及布局指南。

?附件说明?
当前文档为德州仪器（TI）发布的LM3429/-Q1数据手册修订版（SNVS616H），包含详细电气特性、引脚功能、典型应用电路及热性能参数。
