LM3423 用于恒流 LED 驱动器的 N 通道控制器技术手册

LM3421 和 LM3423 系列器件是用于 LED 驱动器的多功能高压 N 沟道 MOSFET 控制器。它们可以轻松配置为降压、升压、降压-升压和 SEPIC 拓扑。这种灵活性以及 75 V 的额定输入电压使这些控制器成为大型应用中 LED 照明的理想选择。

可调节的高侧电流检测电压允许以尽可能高的效率严格调节 LED 电流。LM3421 和 LM3423 器件使用预测性关断时间 （PRO） 控制，该控制是峰值电流模式控制和预测性关断定时器的组合。这种控制方法简化了环路补偿的设计，同时提供了固有的输入电压前馈补偿。
*附件：lm3423.pdf

LM3421 和 LM3423 器件包括一个高压启动稳压器，可在 4.5 V 至 75 V 的宽输入范围内工作。内部 PWM 控制器设计用于高达 2 MHz 的可调开关频率，从而实现紧凑的解决方案。

特性

• V在范围为 4.5 V 至 75 V
• 高侧可调电流检测
• 2-Ω、1A 峰值 MOSFET 栅极驱动器
• 输入欠压和输出过压保护
• PWM 和模拟调光
• 逐周期电流限制
• 可编程开关频率
• 零电流关断和热关断
• LED输出状态标志（仅限LM3423和LM3423-Q0）
• 故障状态标志和定时器（仅限LM3423和LM3423-Q0）

参数

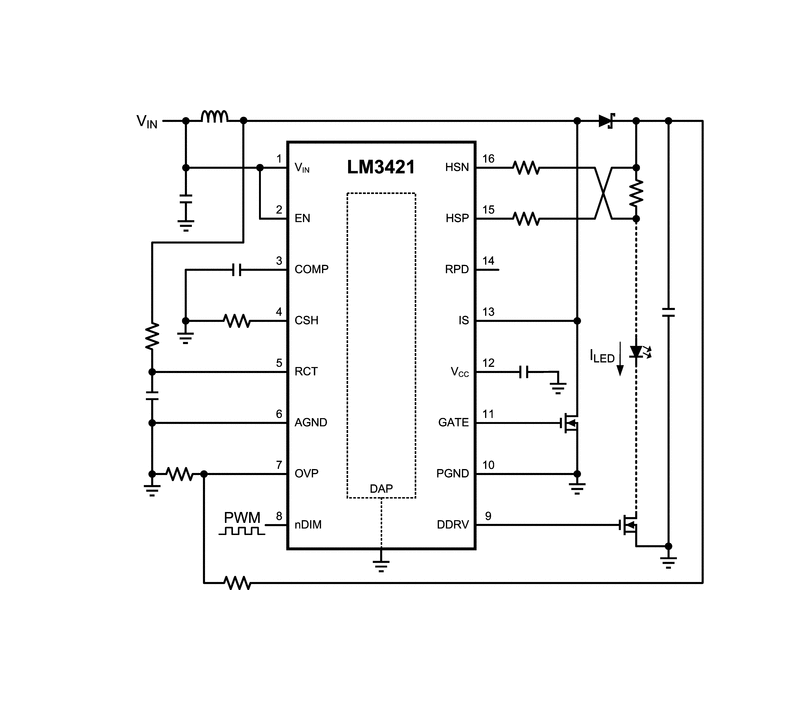

方框图

?1. 核心功能特性?

• ?宽输入电压范围?：4.5V至75V，支持多种拓扑结构（Buck、Boost、Buck-Boost、SEPIC）。
• ?高精度电流调节?：通过高侧可调电流检测（VSNS低至50mV）实现LED恒流驱动，效率高达90%以上。
• ?灵活调光控制?：支持PWM调光（频率可达30kHz）和模拟调光（通过CSH引脚调整）。
• ?多重保护机制?：输入欠压锁定（UVLO）、输出过压保护（OVP）、逐周期电流限制、热关断及故障标志（LM3423专属）。

?2. 关键技术细节?

• ?预测性关断时间（PRO）控制?：结合峰值电流模式和电压前馈补偿，简化环路设计并避免次谐波振荡。
• ?动态电阻补偿?：通过LED动态电阻（rD）计算输出电容，确保电流纹波<40%额定值。
• ?零电流关断?：通过EN和RPD引脚实现，关断电流仅0.1?A（典型值）。

?3. 典型应用设计?

• ?电感/电容选型?：根据拓扑计算L1（如Boost中L1=VIN×D/ΔiL-PP×fSW）和CO（如Buck-Boost中CO=ILED×D/rD×ΔiLED-PP×fSW）。
• ?MOSFET/二极管选型?：电压需高于最大开关节点电压15%，电流需超额定值10%（如100V/12A Schottky二极管）。
• ?PCB布局要点?：最小化断续电流回路（如CIN-Q1-D1路径），高阻抗引脚（COMP/CSH）走线短且远离噪声源。

?4. 型号差异?

• ?LM3423增强功能?：
  • LED状态标志（LRDY）和故障计时器（TIMR）。
  • 支持高边PWM调光（通过DPOL极性控制）。
  • 故障锁存功能（FLT引脚）。

?5. 设计工具支持?

• 提供Boost/Buck-Boost效率曲线（如VIN=24V时VO=21V效率>85%）、典型电路图及BOM表（含器件型号如SI4436DY MOSFET）。

?附件内容覆盖范围?

• 数据手册完整参数（电气特性、引脚功能、热阻等）。
• 6种典型应用电路（含SEPIC）及详细计算步骤。
• 布局示例与散热焊盘（PowerPAD?）设计指南。

注：未引用外部网页搜索结果，所有信息均源自当前附件技术文档。
