LM3429-Q1 用于恒流 LED 驱动器的汽车 Simple N 通道控制器技术手册

LM3429 是一款用于 LED 驱动器的多功能高压 N 沟道 MosFET 控制器。 它 可以轻松配置为降压、升压、降压-升压和 SEPIC 拓扑。这种灵活性，以及具有 75V 的输入电压额定值，使 LM3429 非常适合在非常多样化的大型应用系列中照亮 LED。
*附件：lm3429-q1.pdf

可调节的高侧电流检测电压允许对 LED 电流进行严格调节具有尽可能高的效率。LM3429 使用预测性关断时间 （PRO） 控制，即峰值电流模式控制和预测性关断定时器的组合。这种控制方法简化了环路补偿的设计，同时提供固有的输入电压前馈 补偿。

LM3429 包括一个高压启动稳压器，可在宽输入4.5 V 至 75 V 的范围内工作。内部 PWM 控制器设计用于可调开关频率高达 2 MHz，从而实现紧凑的解决方案。其他功能包括模拟调光、PWM 调光、过压保护、欠压锁定、逐周期电流限制、和热关断。

特性

• LM3429-Q1 符合 AEC-Q100 1 级标准
  ，适用于汽车应用
• V在范围为 4.5 V 至 75 V
• 可调电流检测电压
• 高侧电流检测
• 2 Ω、1A 峰值 MosFET 栅极驱动器
• 输入欠压保护
• 过压保护
• PWM调光
• 模拟调光
• 逐周期电流限制
• 可编程开关频率
• 薄型 14 引脚 HTSSOP 封装
• 热关断

参数

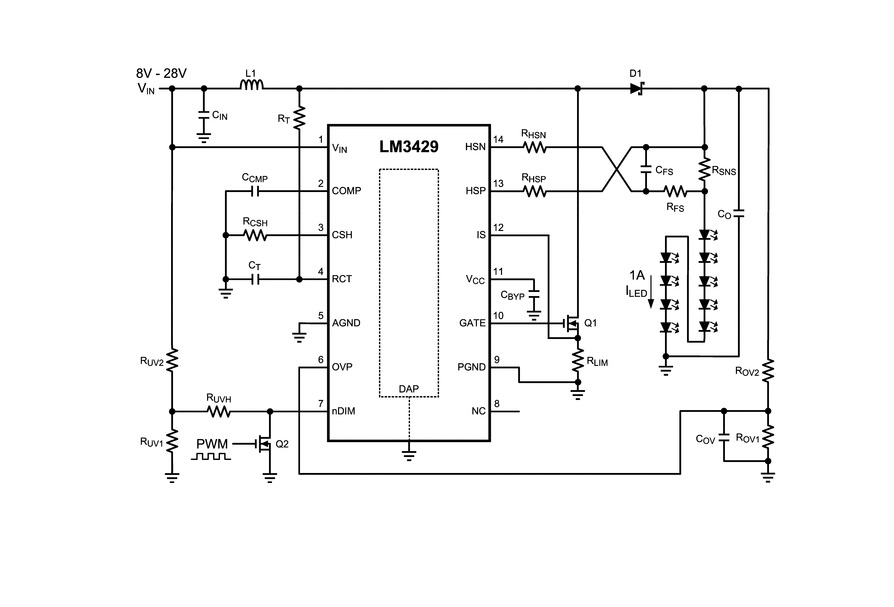

方框图

?1. 产品概述?
LM3429/LM3429-Q1是德州仪器（TI）推出的高压N沟道MOSFET控制器，专为LED驱动设计，支持降压（Buck）、升压（Boost）、升降压（Buck-Boost）和SEPIC拓扑结构。关键特性包括：

• ?宽输入电压范围?：4.5V至75V
• ?高精度电流控制?：支持高端电流检测，可调电流检测电压（典型值1.235V）
• ?灵活调光功能?：支持PWM调光和模拟调光
• ?保护机制?：过压保护（OVP）、欠压锁定（UVLO）、热关断及逐周期电流限制
• ?汽车级认证?：LM3429-Q1符合AEC-Q100 Grade 1标准

?2. 典型应用场景?

• ?LED驱动拓扑?：Buck、Boost、Buck-Boost、SEPIC
• ?应用领域?：
  • 室内外固态照明（SSL）
  • 汽车照明
  • 工业/通用照明

?3. 核心功能详解?

• ?PRO（Predictive Off-Time）控制?：结合峰值电流模式和预测关断时间，简化环路补偿设计。
• ?开关频率设置?：通过外部电阻（RT）和电容（CT）配置，最高支持2MHz。
• ?电流检测与调节?：
  • 使用外部电阻（RSNS、RHSP、RCSH）精确设定LED电流（ILED）。
  • 支持低至50mV的检测电压（VSNS）。
• ?保护功能?：
  • OVP阈值1.24V（可编程分压电阻调节）。
  • 热关断阈值165°C（滞后25°C）。

?4. 设计要点?

• ?电感与电容选型?：需根据拓扑计算电感值（L1）和输出电容（CO），确保电流纹波（ΔiL-PP）和电压纹波（ΔvIN-PP）符合要求。
• ?MOSFET与二极管?：需满足电压/电流裕量（建议≥15%），并考虑散热设计。
• ?环路补偿?：通过COMP引脚电容（CCMP）设置主极点，确保稳定性。

?5. 典型电路示例?

• ?Buck-Boost配置?（6LED@1A）：
  • 输入电压10V-70V，输出21V（6×3.5V LED）。
  • 关键元件：L1=33?H，RSNS=0.1Ω，RT=35.7kΩ。
• ?Boost PWM调光?（12LED@700mA）：支持100Hz-500Hz调光频率。

?6. 封装与布局建议?

• ?封装?：14引脚HTSSOP（带散热焊盘）。
• ?PCB布局?：
  • 最小化开关环路（CIN、D1、Q1路径）。
  • 敏感信号（如CSH、COMP）远离噪声源。
