TLC5927-Q1 汽车 16 位恒流 LED 灌电流驱动器技术手册

TLC592x-Q1 恒流 LED 灌电流驱动器设计为单独工作或级联工作。 由于每个输出都是独立控制的，因此可以通过 用户。高 LED 电压 （VLED） 允许每个输出使用单个 LED 或打开多个 LED 单个字符串。通过提供恒流的独立控制输出，LED 可以 并联组合以在单个串上产生更高的电流。恒定灌电流 所有通道都通过单个外部电阻进行设置。这允许不同的 LED 驱动器在 同一应用程序吸收各种电流，提供多色的可选实现 LED。独立输出的另一个优点是能够留下未使用的通道 浮动。TLC592x-Q1 LED 驱动器的灵活性非常适合以下应用（但不是 仅限于）：汽车 LED 照明、7 段显示器、滚动单色显示器、游戏 机器、白色家电、视频广告牌和视频面板。
*附件：tlc5927-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 125°C
    环境工作温度范围
  • 设备 HBM ESD 分类 2 级
• 16 个恒流输出通道
• 输出电流由外部电阻调节
• 恒定输出电流范围：5 mA 至 120 mA
• 恒定输出电流对负载电压
  变化不变
• 开路负载、短路负载和过热
  检测
• 256步可编程全局电流增益
• 出色的输出电流精度：
  • 通道间：< ±6%（最大值），
    10 mA 至 50 mA
  • IC 之间：< ±6%（最大值），
    10 mA 至 50 mA
• 30 MHz 时钟频率
• 施密特触发输入
• 3.3V 或 5V 电源电压
• 用于过热
  保护的热关断
• ESD 性能：2-kV HBM

参数

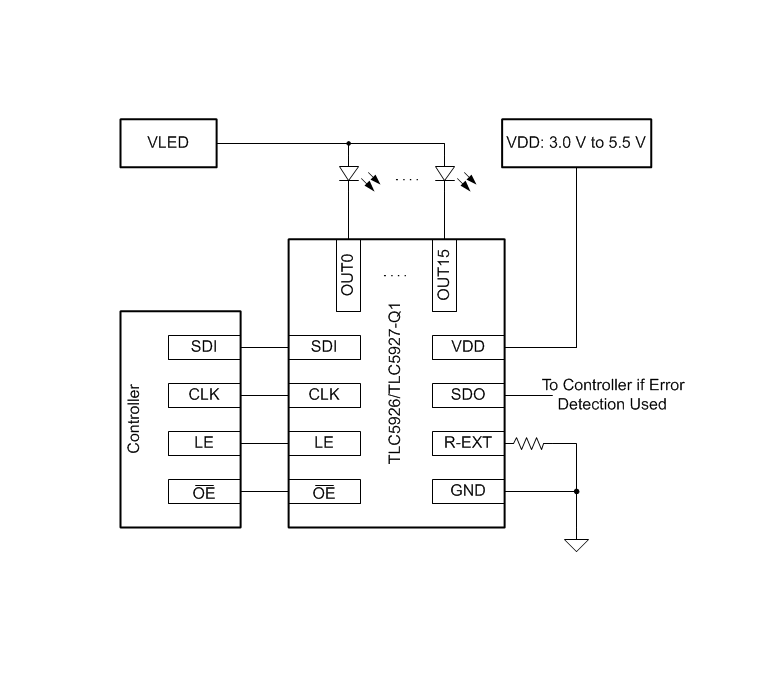

方框图

?1. 核心特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度范围），ESD防护等级2kV HBM。
• ?通道配置?：16个独立恒流输出通道，电流范围5mA至120mA，通过外部电阻调节。
• ?电流精度?：
  • 通道间误差：<±6%（10mA至50mA）；
  • 芯片间误差：<±6%（同电流范围）。
• ?诊断功能?：支持开路、短路及过温检测（TLC5927-Q1额外支持短路至VLED检测）。
• ?可编程增益?：256级全局电流增益调节（CG范围1/12至127/128）。
• ?高时钟频率?：支持30MHz数据传输速率，兼容3.3V/5V供电。

?2. 应用场景?

• ?LED照明?：通用照明、汽车LED灯、家电背光。
• ?显示系统?：LED显示屏、7段数码管、广告牌、视频面板。
• ?多色LED控制?：通过独立通道实现并联组合，支持混色设计。

?3. 关键功能描述?

• ?恒流控制?：通过单电阻（R-EXT）设定所有通道电流，支持动态增益调整。
• ?错误检测?：
  • ?开路检测?：电流低于阈值（0.5×目标电流）触发。
  • ?短路检测?（仅TLC5927-Q1）：电压高于2.3V（触发）或低于1.9V（恢复）判定短路。
  • ?过温保护?：全局（≈170°C）或通道级关断，冷却后自动恢复。
• ?工作模式?：
  • ?正常模式?：串行数据移位输出，控制LED开关。
  • ?特殊模式?：支持错误状态读取和实时电流增益配置。

?4. 电气参数?

• ?供电范围?：VDD 3V至5.5V，VLED输出端耐压17V。
• ?功耗管理?：
  • 静态电流：≤25mA（VDD=5.5V时）；
  • 热阻：θJA=39.7°C/W（4层板无风冷）。
• ?时序特性?：
  • 时钟上升/下降延迟：≤95ns（VDD=5.5V）；
  • 输出响应时间：≤470ns（OE/LE控制）。

?5. 设计要点?

• ?布局建议?：
  • LED阴极走线需满足120mA载流需求；
  • 热焊盘需接地以优化散热。
• ?电流计算?：
  • 默认输出电流公式：IOUT ≈ 1.25V / Rext × 15（Rext=360Ω时52mA）。
• ?级联应用?：支持多芯片串联，通过SDO/SDI传递数据。

?6. 封装与订购?

• ?封装型号?：HTSSOP-24（7.8mm×4.4mm，带PowerPAD?散热焊盘）。
• ?环保认证?：符合RoHS标准，MSL3级湿度敏感。
