TLC5917-Q1 具有Vled短路检测功能的汽车8位恒流LED灌电流驱动器技术手册

TLC591x-Q1 恒流 LED 灌电流驱动器经过精心设计 单独工作或级联工作。由于每个输出都是独立控制的，因此可以对其进行编程 由用户打开或关闭。高 LED 电压 （VLED） 允许每个输出使用一个 LED 或单个串上的多个 LED。具有独立控制的输出，并提供恒定的 电流，LED 可以并联组合，在单个串上产生更高的电流。这 所有通道的恒定灌电流通过单个外部电阻器设置。这允许 同一应用中的不同 LED 驱动器可吸收各种电流，提供可选的 实现多色 LED。独立输出的另一个优点是 能够使未使用的通道保持浮动状态。TLC591x-Q1 LED 驱动器的灵活性是理想的选择 适用于（但不限于）汽车 LED 照明、7 段显示器、 滚动单色显示器、游戏机、白色家电、视频广告牌和视频 板。
*附件：tlc5917-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 125°C
    环境工作温度范围
  • 设备 HBM ESD 分类 1C 级
  • 设备 CDM ESD 分类级别 C4
• 8个恒流输出通道
• 输出电流通过外部
  电阻调节
• 恒定输出电流范围：5 mA 至 120 mA
• 恒定输出电流对负载电压
  变化不变
• 开路负载、短路负载和过温
  检测
• 256步可编程全局电流增益
• 出色的输出电流精度：
  • 通道之间：< ±3%（最大）
  • IC 之间：< ±6%（最大值）
• 输出电流的快速响应
• 30 MHz 时钟频率
• 施密特触发器输入
• 3.3V 或 5V 电源电压
• 用于过热
  保护的热关断
• 应用
  • 一般 LED 照明应用
  • LED显示系统
  • LED标牌
  • 汽车LED照明
  • 白色家电
  • 游戏机和娱乐

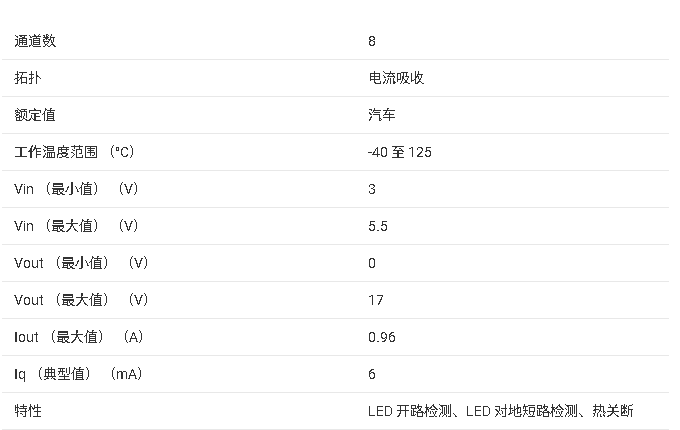

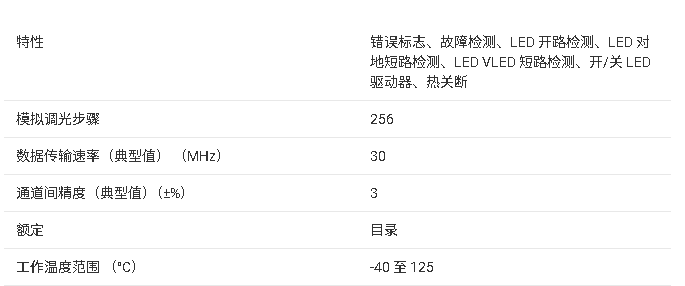

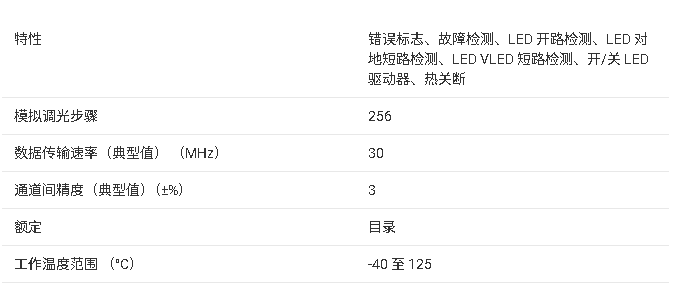

参数

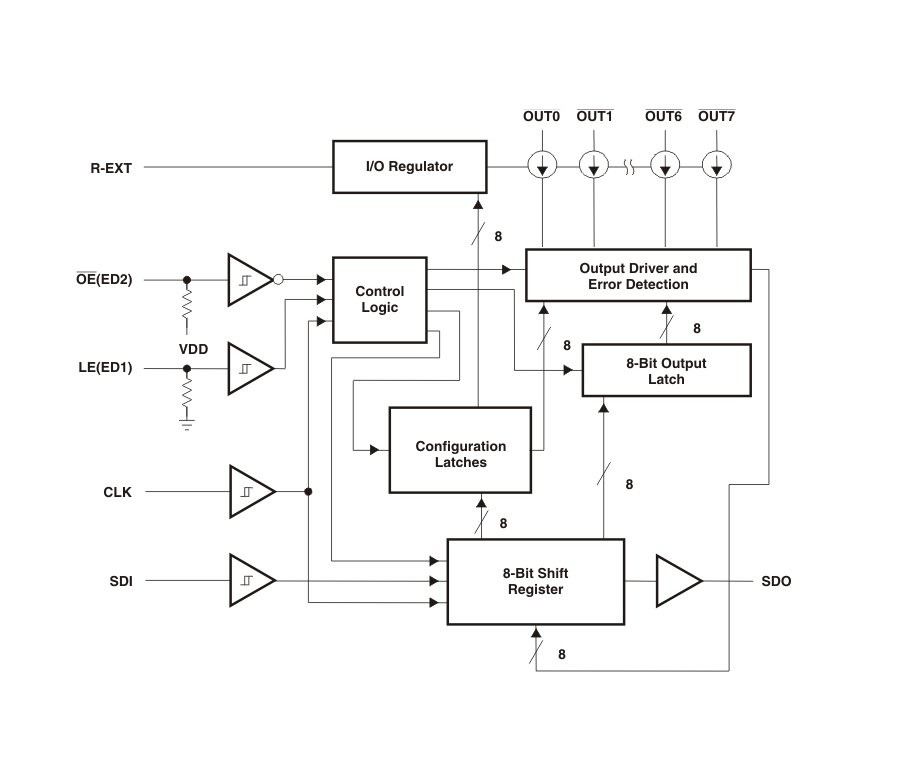

方框图

?1. 产品概述?

• ?型号?：TLC5916-Q1与TLC5917-Q1，专为汽车级应用设计（符合AEC-Q100标准）。
• ?核心功能?：提供8路独立可控的恒流输出通道，电流范围5mA至120mA，通过外部电阻（R-EXT）调节。
• ?特性?：
  • 支持开路、短路及过温检测（TLC5917-Q1额外支持短路检测）。
  • 256级全局电流增益编程，通道间电流精度±3%（最大值），芯片间±6%。
  • 工作温度范围：-40°C至125°C，30MHz高时钟频率。

?2. 关键应用场景?

• LED通用照明、显示屏系统、汽车照明（如尾灯、仪表盘）、游戏机及家电背光。

?3. 技术细节?

• ?电流调节?：通过外部电阻R-EXT设置基准电流（Iref），结合配置代码（CM/HC/CC[0:5]）实现精细调节，电流增益（CG）范围1/12至127/128。
• ?错误检测?：
  • ?开路检测?：比较输出电流与阈值（IOUT,Th = 0.5 × 目标电流）。
  • ? 短路检测（仅TLC5917-Q1） ?：监测输出电压阈值（触发阈值VOUT,TTh=3.1V，返回阈值VOUT,RTh=2.7V）。
  • ?过温保护?：全局或通道级关断，错误状态可读取。
• ?工作模式?：
  • ?正常模式?：串行数据输入控制LED开关。
  • ?特殊模式?：支持错误状态读取或实时电流增益调整。

?4. 电气参数?

• ?电源电压?：3V至5.5V（VDD），LED驱动电压（VLED）≤17V。
• ?热性能?：结至环境热阻（RθJA）86.9°C/W（SOIC-16封装）。

?5. 典型应用设计?

• ?单设备方案?：直接连接控制器，通过SDI/CLK/LE/OE信号控制。
• ?级联方案?：多器件串联扩展输出通道，共享控制信号（见图22）。
• ?功耗计算示例?：8通道×20mA@1.5V输出时，总功耗0.29W，结温140°C（环境115°C）。

?6. 封装与订购信息?

• ?封装?：SOIC-16（9.9mm×3.91mm），符合RoHS标准。
• ?型号后缀?：QDRQ1（卷带包装，2500片/卷）。

?7. 文档支持?

• 包含完整引脚定义、时序图、参数测量方法及布局建议（如散热设计）。
