TLC5917 具有VLED短路检测功能的8位恒流LED灌电流驱动器技术手册

TLC591x 恒流 LED 灌电流驱动器设计用于单独工作或 级 联。由于每个输出都是独立控制的，因此可以通过以下方式对它们进行编程为打开或关闭 用户。高 LED 电压 （VLED） 允许每个输出使用单个 LED 或多个 LED 单串上的 LED。通过提供恒流的独立控制输出， LED 可以并联组合，在单个串上产生更高的电流。恒定下沉 所有通道的电流都通过单个外部电阻器设置。这允许不同的 LED 驱动程序在同一应用程序中吸收各种电流，这提供了可选的实现 多色 LED。独立输出的另一个优点是能够保持未使用的状态 通道浮动。TLC591x LED 驱动器的灵活性非常适合以下应用： （但不限于）：7段显示器、滚动单色显示器、游戏机、白色 商品、视频广告牌和视频面板。
*附件：tlc5917.pdf

特性

• 8个恒流输出通道
• 输出电流通过单个外部电阻器调节
• 恒定输出电流范围：每通道 3 mA 至 120 mA
• 恒定输出电流对负载电压变化不变
• 开路负载、短路负载和过温检测
• 256步可编程全局电流增益
• 出色的输出电流精度：
  • 通道之间：< ±3%（最大）
  • IC 之间：< ±6%（最大值）
• 输出电流的快速响应
• 30 MHz 时钟频率
• 施密特触发输入
• 3.3V 或 5V 电源电压
• 最大 LED 电压 20V
• 用于过热保护的热关断
• 应用
  • 一般 LED 照明应用
  • LED显示系统
  • LED标牌
  • 汽车LED照明
  • 白色家电
  • 游戏机/娱乐

参数

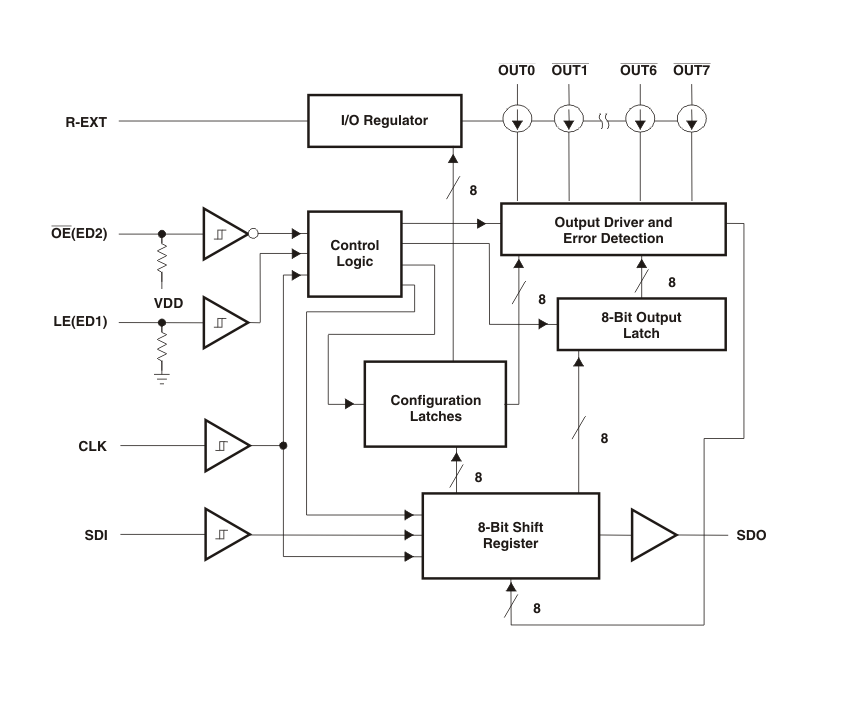

方框图

?1. 核心特性?

• ?恒流输出?：8个独立通道，电流范围3mA-120mA/通道，通过单外部电阻调节
• ?高精度?：通道间电流偏差<±3%，芯片间<±6%
• ?保护功能?：开路/短路检测（TLC5917支持短路至VLED检测）、过温保护（170°C阈值）
• ?可编程增益?：256级全局电流增益调节（1/12~127/128）
• ?高速响应?：支持30MHz时钟频率

?2. 关键参数?

• ?电源电压?：3V-5.5V（VDD），LED负载电压最高20V
• ?热特性?：结到环境热阻87.4°C/W（SOIC封装）
• ?封装选项?：
  • SOIC-16（9.9×3.91mm）
  • TSSOP-16（5×4.4mm）
  • PDIP-16（19.3×6.35mm）

?3. 典型应用?

• ?LED显示系统?：7段数码管、视频广告牌
• ?照明控制?：汽车LED照明、家电背光
• ?级联方案?：支持多芯片串联，通过SDI/SDO实现数据透传

?4. 功能模式?

• ?正常模式?：串行数据输入→移位寄存器→并行输出驱动LED
• ?特殊模式?：
  • ?错误检测?：读取开路/短路/过温状态码
  • ?电流调节?：通过8位配置码实时调整输出电流

?5. 设计要点?

• ?散热计算?：需满足结温TJ<150°C，示例中1.5V压降@20mA时功耗0.29W
• ?布局建议?：LED阴极走线宽度需承载120mA电流，控制信号优先顶层布线
