?TLC59291 8/16通道恒流LED驱动器数据手册摘要

该TLC59291是一个 8/16 通道恒流灌电流 LED 驱动器。每个通道可以 通过将数据写入内部寄存器来打开和关闭。所有 16 的恒定电流值 通道由单个外部电阻和 128 级全局亮度控制 （BC） 设置。

该TLC59291有六种类型的错误标志：LED开路检测（LOD）、LED短路检测 （LSD）、输出泄漏检测 （OLD）、参考端子短路检测 （ISF）、预热警告 （PTW） 和热误差标志 （TEF）。此外，LOD和LSD功能具有隐形检测功能 模式 （IDM），即使在输出关闭时也可以检测这些错误。错误检测结果 可通过串行接口端口读取。
*附件：tlc59291.pdf

该TLC59291在正常模式下具有低静态电流，它还具有省电模式，该模式 当所有输出关闭时，将总电流消耗设置为10 μA（典型值）。

特性

• 8/16 恒流灌电流输出通道，带
  开/关控制
• 当前能力：
  • 1 – 40 毫安 （V CC ≤ 3.6 V）
  • 1 – 50 毫安 （V CC > 3.6 V）
• 全局亮度控制：7 位（128 级）
• 电源电压范围：3 V 至 5.5 V
• LED 电源电压：高达 10 V
• 恒流精度：
  • 通道间 = ±3%（典型值）
  • 器件到器件 = ±2%（典型值）
• 低静态电流
• SOUT可配置为8通道或16
  通道输出
• 具有隐形检测模式 （IDM） 的 LED 开路检测 （LOD）/LED 短路检测
  （LSD）
• 输出漏电检测 （OLD） 可检测 3 μA
  漏电
• 预热警告 （PTW）
• 热关断 （T 标清 )
• 电流参考端子短标志 （ISF）
• 功耗为10 μA的省电模式
• 欠压锁定设置默认数据
• 每个通道
  之间的 2 ns 延迟开关可最大限度地减少浪涌电流
• 工作温度：–40°C 至 85°C

参数

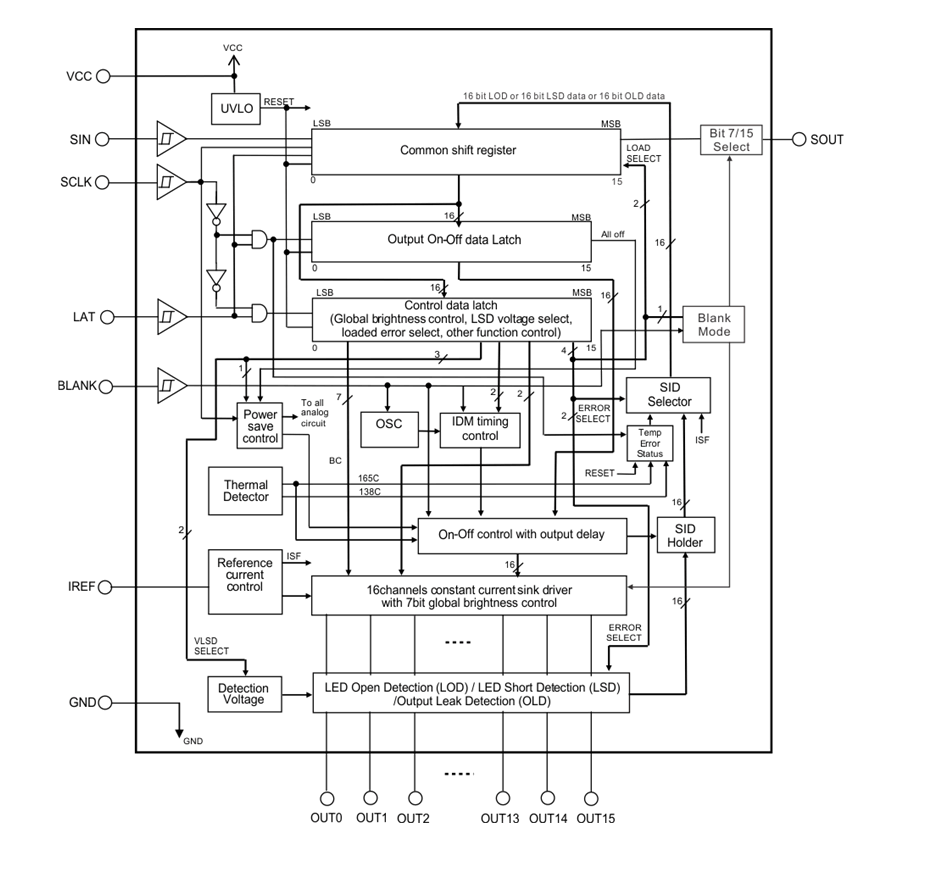

方框图

?1. 产品概述?
TLC59291是德州仪器（TI）推出的8/16通道恒流灌电流LED驱动器芯片，具有低静态电流和全面的LED故障自诊断功能。主要特性包括：

• ?通道配置?：支持8或16通道恒流输出，通过BLANK引脚配置
• ?电流范围?：1-40mA（VCC≤3.6V）或1-50mA（VCC>3.6V）
• ?亮度控制?：7位全局亮度调节（128级）
• ?工作电压?：3V至5.5V（LED电源电压最高10V）
• ?电流精度?：通道间±3%（典型值），器件间±2%（典型值）

?2. 关键功能?

• ?诊断功能?：
  • LED开路检测（LOD）
  • LED短路检测（LSD）
  • 输出漏电检测（OLD）
  • 热预警告（PTW）和热关断（TSD）
  • 电流参考端短路标志（ISF）
• ? 隐形检测模式（IDM） ?：可在输出关闭时检测LED故障
• ?电源管理模式?：待机电流低至10μA

?3. 应用领域?

• 工业LED指示灯
• LED照明
• LED视频显示

?4. 典型应用电路?
支持多器件级联，通过DATA、SCLK、LAT、BLANK信号控制，外部电阻RIREF设定基准电流。

?5. 封装信息?

• 24引脚VQFN封装（4mm×4mm）
• 工作温度范围：-40°C至85°C
