?TLC59401 16通道LED驱动器技术文档总结

TLC59401是一个 16 通道恒流灌电流 LED 驱动器。每个通道都有一个可单独调节的 4096 级灰度 PWM 亮度控制和一个 64 级恒流灌电流（点校正）。点校正可调整 LED 通道和其他 LED 驱动器之间的亮度变化。灰度控制和点校正都可以通过串行接口访问。单个外部电阻器设置所有 16 个通道的最大电流值。

该TLC59401具有两个错误信息电路。LED 开路检测 （LOD） 表示输出端子处的 LED 断开或断开。热误差标志 （TEF） 表示过温情况。
*附件：tlc59401.pdf

特性

• 16 个通道
• 12 位（4096 步）灰度 PWM 控制
• 点校正
  • 6 位（64 步）
• 驱动能力（恒流灌电流）
  • 0 mA 至 80 mA （V CC ≤ 3.6 V）
  • 0 mA 至 120 mA （V CC > 3.6 V）
• LED 电源电压高达 17 V
• V CC = 3.0 V 至 5.5 V
• 串行数据接口
• 受控浪涌电流
• 30 MHz 数据传输速率
• CMOS 电平 I/O
• 错误信息
  • LOD：LED开路检测
  • TEF：热错误标志
• 应用
  • 单色、多色、全彩LED显示屏
  • LED招牌
  • 显示器背光

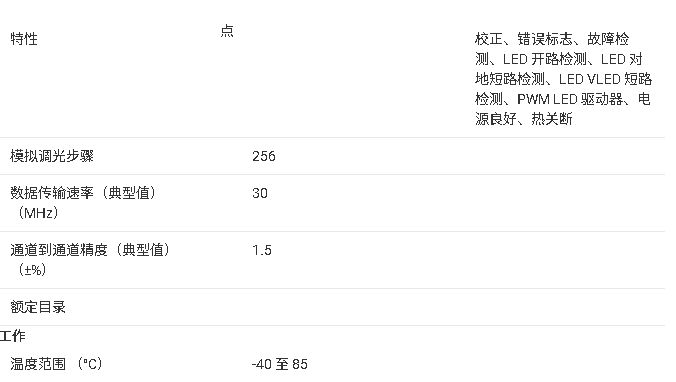

参数

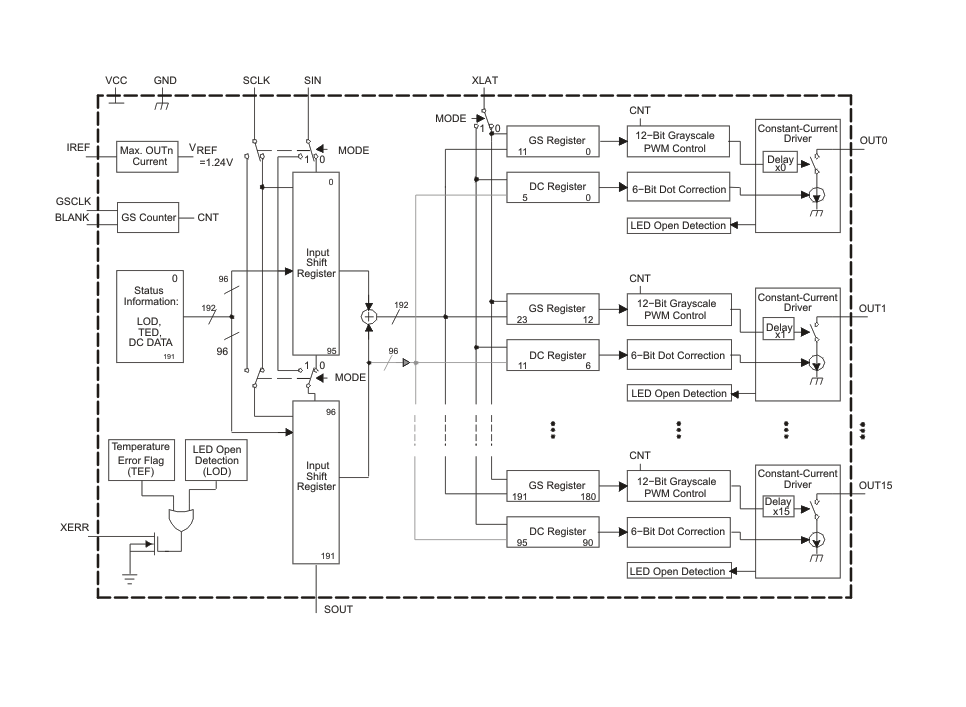

方框图

?1. 核心功能?

• ?16通道恒流驱动?：支持单色/多色LED显示，每通道可独立调节电流（0-120mA，VCC>3.6V时）及PWM亮度（12位精度，4096级灰度）。
• ?点校正技术?：6位（64级）电流微调功能，消除LED通道间亮度差异。
• ?串行接口?：30MHz高速SPI兼容接口，支持级联多器件，简化多通道扩展。

?2. 关键特性?

• ?工作条件?：VCC=3.0-5.5V，LED电源电压最高17V，工作温度-40°C至+85°C。
• ?保护机制?：
  • ? LED开路检测（LOD） ?：自动识别断开/损坏的LED，通过XERR引脚输出报警。
  • ? 热错误标志（TEF） ?：结温超过160°C时触发保护。
• ?延迟电路?：通道间20ns级联延迟设计，抑制浪涌电流。

?3. 控制逻辑?

• ?灰度控制?：通过192位串行数据（12bit/通道）配置PWM占空比，BLANK信号同步刷新周期。
• ?数据模式切换?：MODE引脚选择灰度模式（192bit）或点校正模式（96bit），XLAT信号锁存数据。

?4. 电气参数?

• ?输出精度?：恒流误差±4%（典型值），线性度±1%（点校正）。
• ?功耗管理?：HTSSOP封装最大功耗3.958W（25°C），需注意散热设计。

?5. 应用场景?

• LED显示屏、广告牌、背光系统等需多通道精密调光的场景。

?6. 封装选项?

• 28引脚HTSSOP（带PowerPAD）或32引脚QFN，支持工业级温度范围。

文档还包含详细时序图、参数计算公式（如输出电流Imax=31.5×1.24V/RIREF）及典型连接电路，适用于高可靠性LED驱动设计。
