?TLC5929 16通道恒流LED驱动器技术文档总结

TLC5929是一个 16 通道恒流灌电流 LED 驱动器。每个通道都可以转动 通过将数据写入内部寄存器来打开或关闭。所有 16 个通道的恒定电流值为 由单个外部电阻器设置，具有 128 级，用于全局亮度控制 （BC）。

该TLC5929有六个错误标志：LED开路检测（LOD）、LED短路检测（LSD）、 输出漏电检测 （OLD）、基准电流端子短路检测 （ISF）、预热 警告 （PTW） 和热错误标志 （TEF）。此外，LOD 和 LSD 函数具有隐形 检测模式 （IDM），即使在输出关闭时也可以检测这些错误。错误检测 可以通过串行接口端口读取结果。
*附件：tlc5929.pdf

该TLC5929还具有省电模式，可将总电流消耗设置为 10 μA （典型值） 当所有输出都关闭时。

特性

• 16 个带开/关控制的恒流灌电流输出通道
• 当前能力：
  • 40 毫安 （V CC ≤ 3.6 V）
  • 50 mA （V CC > 3.6 V）
• 全局亮度控制：7 位（128 级）
• 电源电压范围：3.0 V 至 5.5 V
• LED 电源电压：高达 10 V
• 恒流精度：
  • 通道间 = ±1%（典型值），±3%（最大值）
  • 设备到设备 = ±2%（典型值），±4%（最大值）
• 数据传输速率：33 MHz
• 空白脉冲宽度：40 ns（最小值）
• 具有隐形检测模式 （IDM） 的
  LED 开路检测 （LOD）/LED 短路检测 （LSD）
• 输出漏电检测 （OLD） 可检测 3 μA 漏电
• 预热警告 （PTW）
• 热关断 （TSD）
• 电流参考端子短标志 （ISF）
• 功耗为10 μA的省电模式
• 欠压锁定设置默认数据
• 每个通道之间的 2 ns 延迟开关可最大限度地减少浪涌电流
• 工作温度：
  –40°C 至 +85°C
  参数

  方框图


?1. 产品概述?
TLC5929是德州仪器（TI）推出的16通道恒流下沉式LED驱动芯片，具备7位全局亮度控制、节能模式及全面的LED故障自诊断功能。主要应用于可变信息标志（VMS）和照明系统。

?2. 关键特性?

• ?通道配置?：16路独立恒流输出，每通道电流可编程（3V≤VCC≤3.6V时最大40mA，VCC>3.6V时最大50mA）。
• ?亮度控制?：7位全局亮度调节（128级），通过外部电阻（RIREF，1.32kΩ~66kΩ）设定基准电流。
• ?精度?：
  • 通道间误差±1%（典型值）/±3%（最大值）
  • 器件间误差±2%（典型值）/±4%（最大值）
• ?诊断功能?：
  • LED开路检测（LOD，阈值0.3V）
  • LED短路检测（LSD，阈值可编程为0.35V/0.45V/0.55V/0.65V×VCC）
  • 输出漏电检测（OLD，灵敏度3μA）
• ?保护机制?：
  • 预热警告（PTW，138°C）和热关断（TSD，165°C）
  • IREF引脚短路保护（ISF）

?3. 功能模块?

• ?数据接口?：支持33MHz串行数据输入（SIN/SCLK/LAT），支持级联多器件。
• ?节能模式?：待机电流低至10μA（所有输出关闭时）。
• ? 隐形检测模式（IDM） ?：可在输出关闭状态下检测LED故障，支持2μA/10μA/20μA检测电流选项。

?4. 封装与电气参数?

• ?封装选项?：SSOP-24（DBQ）、HTSSOP-24（PWP）、QFN-24（RGE）。
• ?工作条件?：
  • 电源电压：3.0V~5.5V
  • LED供电电压：最高10V
  • 温度范围：-40°C至+85°C

?5. 典型应用?

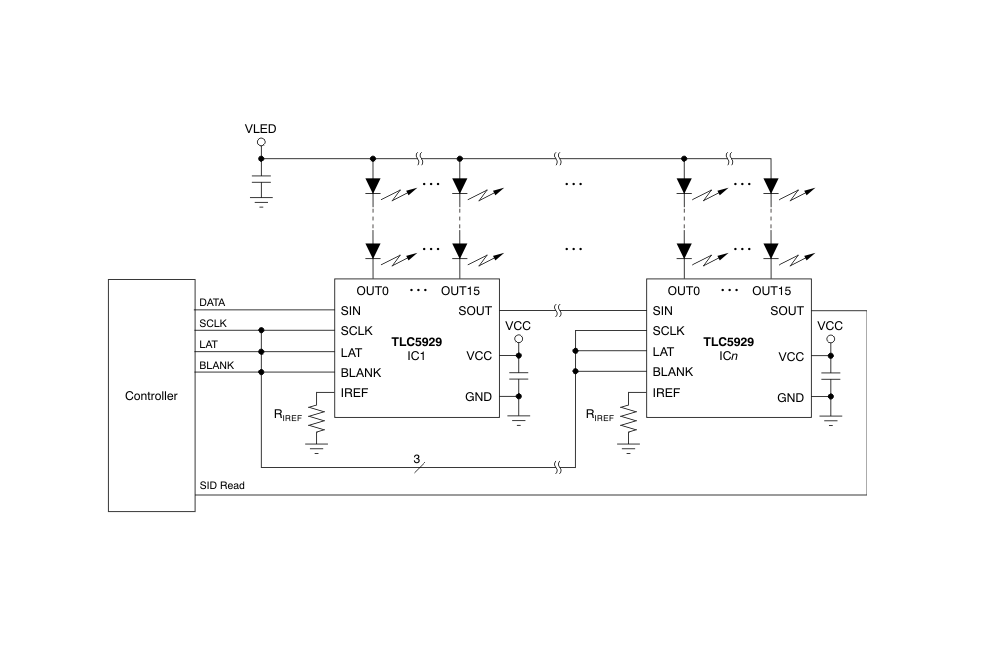

• ?电路设计?：通过外部电阻设定电流，支持多器件级联（见图“典型应用电路”）。
• ?时序控制?：输出开启延迟2ns/通道以减少浪涌电流，BLANK信号可全局关闭输出。
