?TLC59283 16通道恒流LED驱动器技术文档总结

该TLC59283是一款 16 通道恒流灌发光二极管 （LED） 驱动器。每个通道都可以通过简单的串行通信协议进行单独控制，该协议与3.3V或5V CMOS逻辑电平兼容，具体取决于工作VCC。加载串行数据缓冲器时，LAT上升沿将数据传输到OUTn输出。BLANK引脚可用于在上电期间关闭所有OUTn输出，并输出数据锁存，以防止在这些时间内出现不需要的图像。所有16个通道的恒流值由单个外部电阻器设置。

每个恒流输出都有一个预充电场效应晶体管 （FET），可以减少多路复用（动态）驱动 LED 显示屏上的重影。多个 TLC59283 可以级联在一起，以控制来自同一处理器的其他 LED。
*附件：tlc59283.pdf

特性

• 16 通道恒流灌电流输出，带开和关控制
• 恒流灌电流能力：35mA（VCC ≤ 3.6V）、45mA（VCC > 3.6V）
• LED电源电压：高达10V
• VCC = 3V 至 5.5V
• 恒流精度：
  • 通道间：±1.4%（典型值），±3%（最大值）
  • 器件到器件：±2%（典型值），±4%（最大值）
• CMOS逻辑电平I/O
• 数据传输速率：35MHz
• BLANK脉冲宽度：50ns
• 预充电 FET 以减少重影
• 用于降噪的分组开关延迟
• 工作温度：–40°C 至 +85°C

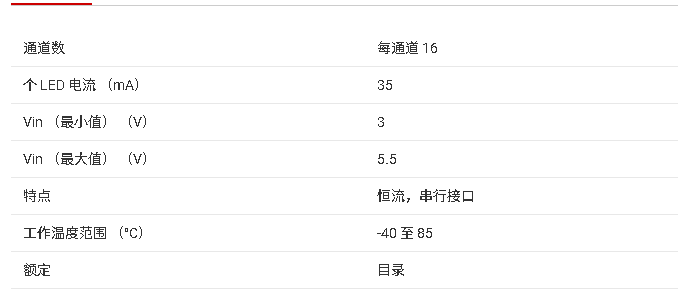

参数

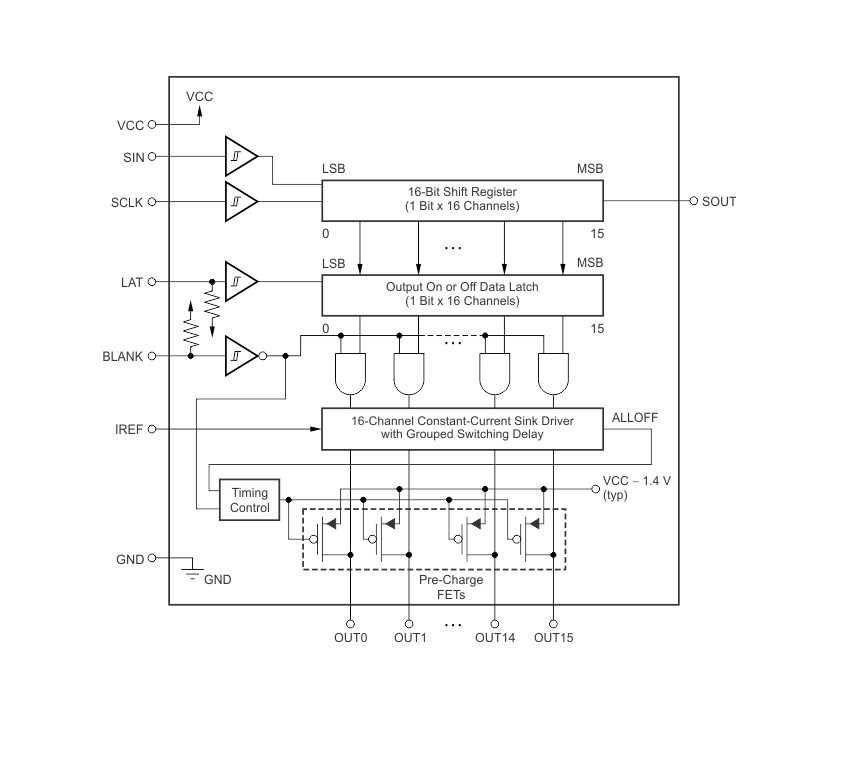

方框图

?1. 产品概述?
TLC59283是德州仪器（TI）推出的16通道恒流灌电流LED驱动器，专为视频显示和消息板等应用设计。核心特性包括：

• 单芯片驱动16路LED，每通道独立开关控制
• 恒流输出范围：3V≤VCC≤3.6V时35mA，VCC>3.6V时45mA
• LED电源电压支持高达10V
• 高精度电流控制：通道间±3%（最大），器件间±4%（最大）

?2. 关键特性?

• ?预充电FET?：减少动态驱动LED显示中的重影现象
• ?级联能力?：支持多器件串联控制更多LED
• ?噪声抑制?：分组开关延迟设计降低EMI干扰
• ?高速通信?：35MHz数据速率，兼容3.3V/5V CMOS逻辑电平
• ?宽温工作?：-40°C至+85°C

?3. 功能描述?

• ?电流设置?：通过外部电阻RIREF调节输出电流，公式：RIREF(kΩ)=1.208V×43.8/IOLC(mA)
• ?数据控制?：16位移位寄存器+输出锁存器结构，通过SIN/SCLK串行输入，LAT信号锁存数据
• ?消隐功能?：BLANK引脚可强制关闭所有输出，避免上电/锁存时的误显示
• ?热管理?：QFN封装底部散热焊盘需连接PCB地平面

?4. 典型应用?

• LED矩阵动态扫描驱动（需外接MOSFET开关）
• 七段数码管/点阵屏驱动（相比传统方案减少65%PCB面积）
• 多状态指示灯控制系统

?5. 设计要点?

• ?布局建议?：VCC引脚就近放置去耦电容，输出走线短而宽
• ?稳定性优化?：长走线时需添加RC补偿电路（参考SLVAFP4应用笔记）
• ?热设计?：建议在散热焊盘下方布置大面积铜箔

?6. 封装选项?
提供SSOP-24（DBQ）、QSOP-24（DBQ）和QFN-24（RGE）三种封装，其中QFN版本具有最佳散热性能。

?7. 配套资源?

• 评估模块TLC59282EVM
• 应用笔记《使用TLC59283实现高均匀性LED指示》
• 稳定性优化指南《改善TLC59283控制环路稳定性》

文档最后包含完整的机械封装信息、订购型号列表及环保认证数据（符合RoHS标准）。该器件适用于需要高精度LED驱动的工业显示、家电面板和物联网设备等场景。
