?TLC5948A 16通道LED驱动器技术文档总结

该TLC5948A是一款 16 通道恒流灌电流 LED 驱动器。每个通道都有一个可单独调节的脉宽调制 （PWM） 灰度 （GS） 亮度控制，具有 65,536 级和 128 级恒流点校正 （DC）。DC 调整通道之间的亮度偏差。所有通道都有 128 级全局亮度控制 （BC）。BC 与其他 LED 驱动器一起调整亮度偏差。GS、DC 和 BC 数据可通过串行接口端口访问。

该TLC5948A有六个错误标志：LED开路检测（LOD）、LED短路检测（LSD）、输出漏电检测（OLD）、基准电流端子短信号检测（ISF）、预热警告（PTW）和热错误标志（TEF）。错误检测结果可以通过串行接口端口读取。
*附件：tlc5948a.pdf

特性

• 16 个恒流灌电流输出通道
• 具有最大直流和 BC 数据的灌电流能力：
  • 2 mA 至 45 mA （V CC ≤ 3.6 V）
  • 2 mA 至 60 mA （V CC > 3.6 V）
• 点校正 （DC）：
  • 7 位（128 步），范围为 0% 至 100%
• 全局亮度控制 （BC）：
  • 7 位（128 步），范围为 25% 至 100%
• 具有增强频谱或传统 PWM 的灰度控制 （GS）：
  • 16 位（65,536 步）
• LED 电源电压：高达 10 V
• VCC：3.0 V 至 5.5 V
• 恒流精度：
  • 通道间：±0.6%（典型值），±2%（最大值）
  • 器件到器件：±1%（典型值），±4%（最大值）
• 数据传输速率：33 MHz
• 灰度控制时钟：33 MHz
• 自动显示重复和自动数据刷新
• 显示定时复位
• 省电模式，可将VCC电流降至最低
• 具有隐形检测
  模式 （IDM） 的 LOD 和 LSD
• 输出泄漏检测 （OLD）
• 电流参考端子短标志 （ISF）
• 热关断 （TSD） 和错误标志 （TEF）
• 预热警告 （PTW）
• 四通道分组延迟开关，防止浪涌电流
• 工作温度：–40°C 至 +85°C

参数

方框图

?1. 产品概述?
TLC5948A是德州仪器（TI）推出的16通道恒流灌电流LED驱动芯片，专为LED显示屏和广告牌设计。主要特性包括：

• ?通道配置?：16路独立可调恒流输出（2mA至60mA，VCC>3.6V时）
• ?控制精度?：7位点校正（DC，0%-100%）、7位全局亮度控制（BC，25%-100%）、16位灰度控制（PWM，65,536级）
• ?工作电压?：VCC 3.0V-5.5V，LED电源电压最高10V
• ?通信接口?：33MHz串行数据速率，支持菊花链多设备级联

?2. 核心功能?

• ?恒流输出?：通过外部电阻RIREF设置最大电流，通道间精度±2%（典型值±0.6%）。
• ?PWM控制?：支持增强频谱（ES-PWM）和常规PWM模式，可减少低频闪烁。
• ?诊断功能?：集成LED开路检测（LOD）、短路检测（LSD）、输出漏电检测（OLD）、热警告（PTW）及热关断（TSD）。
• ?节电模式?：静态电流低至10μA，支持自动数据刷新和显示重复。

?3. 电气特性?

• ?输出电流范围?：
  • VCC≤3.6V时：2mA-45mA
  • VCC>3.6V时：2mA-60mA
• ?恒流误差?：
  • 通道间：±0.6%（典型值）
  • 器件间：±1%（典型值）
• ?热管理?：
  • 预热警告阈值：+138°C（典型值）
  • 热关断阈值：+165°C（典型值）

?4. 应用设计?

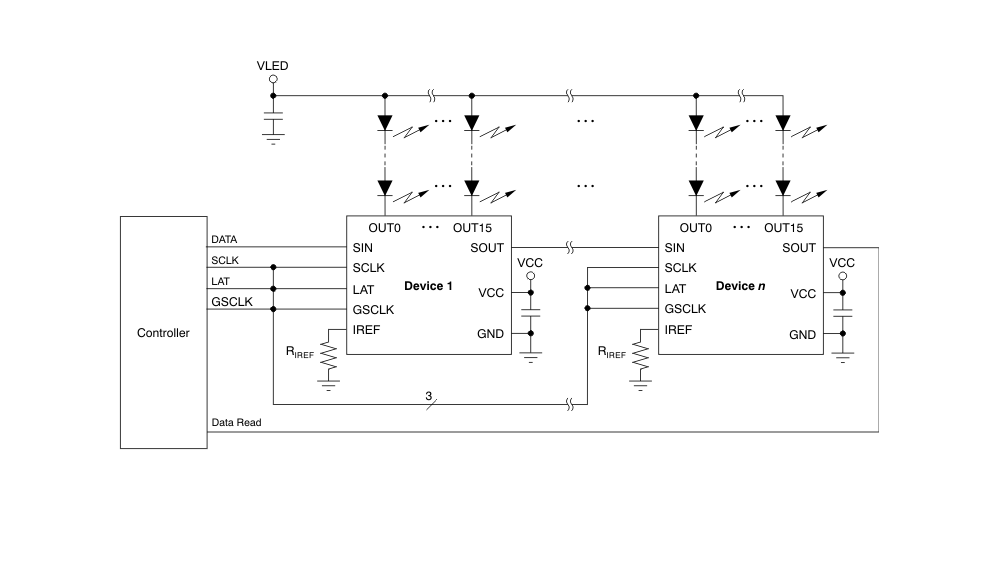

• ?典型电路?：支持多芯片级联，通过SIN/SOUT串行接口扩展通道数。
• ?抗干扰设计?：四通道分组延迟开关（防止浪涌电流），ESD保护（HBM 4000V）。
• ?封装选项?：SSOP-24（DBQ）和HTSSOP-24（PWP，带PowerPAD散热焊盘）。

?5. 关键控制寄存器?

• ?灰度数据锁存器?：256位（16通道×16位）。
• ?控制数据锁存器?：
  • 功能控制位（BLANK、DSPRPT等）
  • DC/BC数据（119位）
• ? 状态信息数据（SID） ?：包含LOD/LSD/OLD/PTW/TEF/ISF故障标志。

?6. 典型应用场景?

• LED视频显示屏
• LED广告牌及标识

文档还包含详细的时序图、电气参数表及封装信息（如热阻θJA=39.9°C/W for PWP封装），并提供了设计注意事项（如RIREF取值范围0.846kΩ-25.4kΩ以确保稳定性）。
