TLC5954是一个 48 通道恒流灌电流 LED 驱动器。每个通道都可以通过将数据写入内部寄存器来打开或关闭。输出通道（OUTX）分为三组，每组 16 个通道。每个通道组（R、G 和 B）都有 128 级全局亮度控制（BC）功能。所有 48 个通道的最大电流值都可以通过 8 级最大电流控制（MC）功能进行设置。该器件有两个错误标志：LED开路检测（LOD）和LED短路检测（LSD）。错误标志可以通过串行接口端口读取。该器件还具有省电模式，当所有输出关闭时，该模式将总电流消耗设置为 7 μA （典型值）。
*附件：tlc5954.pdf

特性

48 个恒流灌输出通道，带开或关控制
当前能力：
- 34.9 mA，用于 32 个通道
- 24.4 毫安 16 通道
无用于电流设置的外部电阻
最大电流控制（MC）：3 位（8 级）
每个颜色组的全局亮度控制（BC）：7 位（128 步），三组
LED 电源电压：高达 10 V
VCC = 3.0 V 至 3.6 V
恒流精度：
- 通道间 = ±1%（典型值），±3%（最大值）
- 设备到设备 = ±2%（典型值），±4%（最大值）
数据传输速率：30 MHz
空白脉冲持续时间：40 ns（分钟）
LED 开路检测（LOD）
LED 短路检测（LSD）
省电模式（PSM）：7μA 功耗，高速恢复
欠压锁定设置默认数据
延迟开关可最大限度地减少浪涌电流
工作温度：–40°C 至 +85°C

参数

方框图

?产品概述?
- TLC5954是德州仪器（TI）推出的48通道恒流LED驱动芯片，集成全局亮度控制、LED开路/短路检测及省电模式功能。
- 关键特性：
  - 输出能力：32通道支持34.9 mA，16通道支持24.4 mA。
  - 无外置电阻电流设置，通过3位MC（最大电流控制）寄存器实现8级电流调节。
  - 7位全局亮度控制（BC），分三组（R/G/B）独立调节（128级）。
  - 支持10V LED电源电压，工作电压范围3.0-3.6V。
  - 高精度恒流输出：通道间±1%（典型值），器件间±2%（典型值）。
  - 数据速率30 MHz，最小消隐脉冲40 ns。
?核心功能?
- ?电流控制?：
  - 输出电流公式：IOUTn = IOLCMax × (0.06 + 0.94 × BCX/127)，支持动态亮度调节。
  - MC数据范围0-7，对应输出电流2.9mA至34.9mA（红色/绿色组）或2.0mA至24.4mA（蓝色组）。
- ?错误检测?：
  - LED开路检测（LOD）：可编程阈值电压（0.15V-0.65V）。
  - LED短路检测（LSD）：阈值可选50%/70%/90% VCC。
- ?省电模式?：
  - 待机功耗7μA（典型值），支持快速恢复。
?应用场景?
- LED视频显示屏、可变信息标志（VMS）、照明系统。
?封装与管脚?
- 56引脚VQFN封装（8mm×8mm），内置散热焊盘需连接PCB地平面以优化散热。
?设计要点?
- 布局建议：缩短LED阴极走线，VCC去耦电容靠近芯片，大面积铺地降低阻抗。
- 电源要求：VLED需满足LED VF总和 + 0.4V（膝点电压）。
?寄存器配置?
- 49位移位寄存器支持数据/命令传输，包含：
  - 48位开关控制寄存器。
  - 40位配置寄存器（MC/BC/故障检测参数）。
- 写命令码为96h（10010110b）。
?时序特性?
- 输出延迟：通道间顺序开启以减少浪涌电流（典型延迟1.5-5ns）。
- 消隐（BLANK）信号控制灰度，最小脉宽40ns。

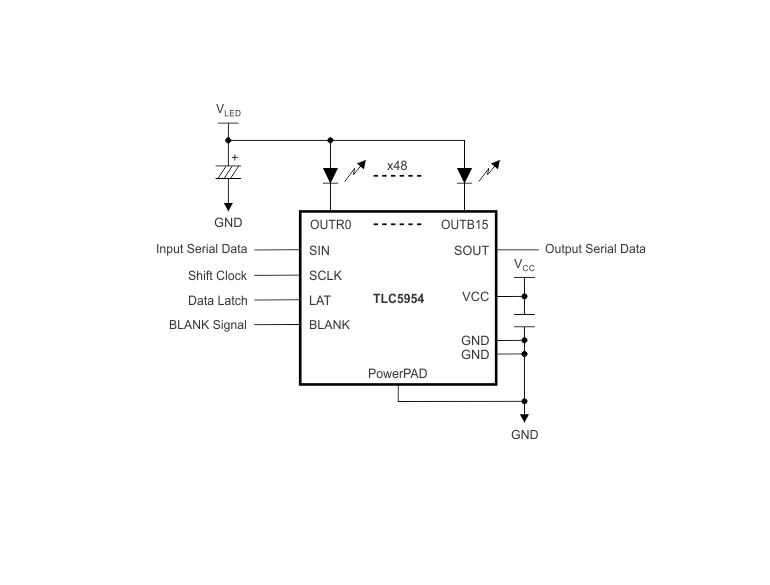

?典型应用电路?
- 支持多器件级联，通过SIN/SOUT串行接口扩展通道数量。
