?TLC5955 48通道16位PWM LED驱动器技术文档总结

TLC5955是一个 48 通道恒流灌电流驱动器。每个通道都有一个可单独调节的脉宽调制 （PWM）、灰度 （GS） 亮度控制，具有 65,536 级和 128 级恒流点校正 （DC）。DC 调节通道之间的亮度偏差。所有通道都有 128 级全局亮度控制 （BC）。BC 调整 R、G、B 颜色组之间的亮度偏差。八级最大电流控制 （MC） 为每个颜色组的所有通道选择最大输出电流范围。GS、DC、BC 和 MC 数据可通过串行接口端口访问。

该TLC5955有两个错误标志：LED开路检测（LOD）和LED短路检测（LSD）。错误检测结果可以通过串行接口端口读取。
*附件：tlc5955.pdf

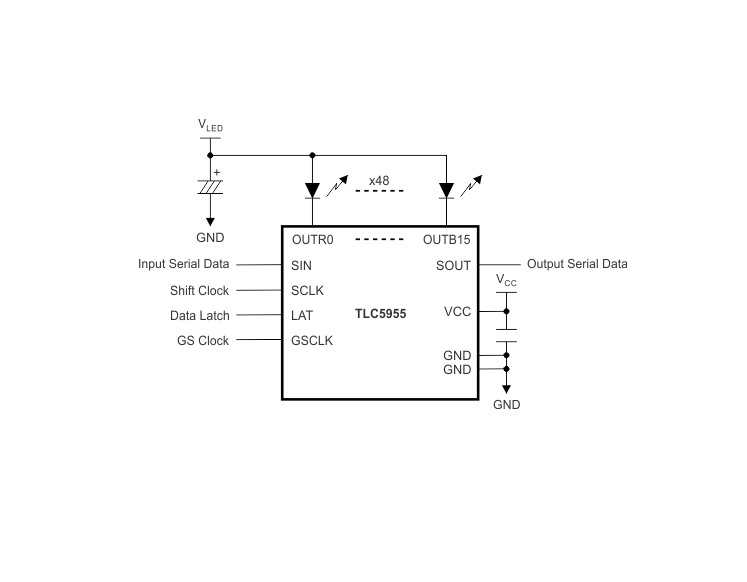

特性

• 48 个恒流灌输出通道
• 具有最大 MC、DC 和 BC 数据的灌电流能力：
  • 23.9 毫安 （V CC ≤ 3.6 V，MC = 5）
  • 31.9 毫安 （V CC > 3.6 V，MC = 7）
• 灰度 （GS） 控制：
  • 16 位（65,536 步），具有增强频谱或传统 PWM
• 最大电流 （MC） 控制：
  • 3位（8步），范围为3 mA至30 mA
  • 每个颜色组 3 个 MC 组
• 点校正 （DC） 控制：
  • 7 位（128 步），范围为 26.2% 至 100%
• 全局亮度控制 （BC）：
  • 7 位（128 步），范围为 10% 至 100%
  • 每个颜色组 3 个 BC 套装
• LED 电源电压：高达 10 V
• VCC：3.0 V 至 5.5 V
• 恒流精度：
  • 通道间：±2%（典型值），±5%（最大值）
  • 器件间：±2%（典型值），±4%（最大值）
• 数据传输速率：25 MHz
• 灰度控制时钟：33 MHz
• 自动显示重复
• 显示定时复位
• 自动数据刷新（仅限 GS 和 DC）
• LED 开路检测 （LOD）
• LED 短路检测 （LSD）
• UVLO 设置默认数据
• 延迟开关以防止浪涌电流
• 工作温度：–40°C 至 +85°C

参数

方框图

?1. 产品概述?
TLC5955是德州仪器（TI）推出的48通道恒流灌电流LED驱动器，支持16位PWM灰度控制（65,536级）、7位点校正（DC）和7位全局亮度控制（BC）。主要特性包括：

• ?通道配置?：48路独立恒流输出，最大电流31.9mA（VCC>3.6V时）。
• ?控制功能?：
  • ? 灰度（GS） ?：增强型频谱PWM或传统PWM模式可选。
  • ? 点校正（DC） ?：每通道独立调整电流（26.2%-100%范围）。
  • ? 全局亮度（BC） ?：按颜色组（红/绿/蓝）调整电流（10%-100%范围）。
• ?诊断功能?：LED开路检测（LOD）和短路检测（LSD），支持状态信息读取。
• ?接口?：25MHz串行数据速率，33MHz灰度时钟频率。

?2. 关键特性?

• ?电流精度?：
  • 通道间偏差±2%（典型值），±5%（最大值）。
  • 器件间偏差±2%（典型值），±4%（最大值）。
• ?电源范围?：VCC 3.0V-5.5V，LED电源电压最高10V。
• ?封装选项?：
  • HTSSOP-56（DCA）：14.0mm×6.1mm。
  • QFN-56（RTQ）：8.0mm×8.0mm，带散热焊盘。

?3. 功能模块?

• ?寄存器配置?：
  • ?灰度数据锁存器?：768位，控制PWM占空比。
  • ?控制数据锁存器?：371位，包含DC、BC、最大电流（MC）及功能控制（FC）数据。
• ?自动功能?：
  • 显示重复（DSPRPT）、时序复位（TMGRST）、数据自动刷新（RFRESH）。

?4. 应用场景?

• LED视频显示屏、可变信息标志（VMS）、照明控制系统。

?5. 电气参数?

• ?绝对最大额定值?：
  • VCC：-0.3V至+6.0V。
  • 输出端电压：-0.3V至VCC+0.3V（逻辑引脚）、-0.3V至+11V（LED驱动引脚）。
• ?工作温度?：-40°C至+85°C。

?6. 设计支持?

• ?布局建议?：
  • 电源去耦电容靠近VCC/GND引脚。
  • 散热焊盘需连接至PCB地平面以降低热阻。

?7. 订购信息?
提供HTSSOP和QFN封装选项，支持卷带（T&R）和管装（Tube）包装，符合RoHS标准。

该文档完整覆盖了TLC5955的硬件设计、寄存器配置、电气特性及应用指南，适用于高精度LED驱动系统的开发。
