TLC59582 48 通道、16 位 ESPWM LED 驱动器技术手册

TLC59581/82是48通道恒流灌电流驱动器。每个通道都有一个 可单独调节、65536 步、脉宽调制 （PWM） 灰度 （GS） 亮度 控制。

TLC59581可以支持 32 复用，而TLC59582可以支持 16-多路复用。

输出通道分为三组。每组有 512 步颜色 亮度控制 （CC）。CC 调整颜色之间的亮度控制。的最大当前值 所有 48 个通道都可以通过 8 级全局亮度控制 （BC） 进行设置。BC 调节亮度 LED 驱动器之间的偏差。GS、CC 和 BC 数据可通过串行接口访问 港口。
*附件：tlc59582.pdf

TLC59581/82 器件有一个错误标志：LED 开路检测 （LOD），它可以是 通过串行接口端口读取。为了解决由 LED 开路引起的毛毛虫问题，请 TLC59581/82 器件具有用于卡特彼勒消除、热关断 （TSD） 和 我裁判电阻短路保护 （ISP），确保更高的系统 可靠性。TLC59581/82 器件还具有省电模式，可设置总电流 当所有输出关闭时，功耗为0.8 mA（典型值）。TLC59581/82 设备是一个很好的解决方案 提高低灰度图案的多路复用面板的显示性能。

特性

• 48 个恒流灌输出通道
• 具有最大 BC/CC 数据的灌电流能力：
  • 5 VCC 时为 25 mA
  • 3.3 VCC 时为 20 mA
• 全局亮度控制 （BC）：3 位（8 步）
• 每个颜色
  组的颜色亮度控制 （CC）：9 位（512 步），三组
• LED 电源电压高达 10 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度
  • 通道间 = ±1%（典型值），±3%（最大值）
  • 器件到器件 = ±1%（典型值），±2%（最大值）
• 数据传输速率：25 MHz
• 灰度时钟：33 MHz
• 预充电 FET 以避免重影现象
• 用于卡特彼勒消除的增强型电路
• 低灰度增强
• LED 开路检测 （LOD）
• 热关断 （TSD）
• 工作温度：–40°C 至 85°C

参数

方框图

?1. 产品概述?

• ?型号?：TLC59581（支持32路复用）和TLC59582（支持16路复用）
• ?功能?：48通道恒流灌电流LED驱动芯片，专为高密度复用LED显示系统设计
• ?关键特性?：
  • 每通道独立16位PWM调光（65,536级灰度）
  • 全局亮度控制（BC，8级）和分组颜色亮度控制（CC，512级）
  • 通道间电流精度±3%（最大），器件间±2%（最大）
  • 支持25MHz数据速率和33MHz灰度时钟

?2. 核心功能?

• ?亮度控制?：
  • BC（3位）：全局电流调节（12.9%-100%）
  • CC（9位/组）：红/绿/蓝三组独立电流微调
• ?增强特性?：
  • 预充电FET消除重影现象
  • 开路LED检测（LOD）和毛虫效应消除电路
  • 低灰度增强技术（LGSE）
  • 热关断（TSD）和IREF电阻短路保护（ISP）

?3. 电气参数?

• ?工作范围?：
  • 供电电压VCC：3.0V-5.5V
  • LED驱动电压VLED：最高10V
  • 工作温度：-40°C至85°C
• ?输出能力?：
  • 3.3V供电时最大20mA/通道，5V供电时25mA/通道
  • 可通过并联输出提升电流能力

?4. 典型应用?

• 高刷新率、高密度LED显示屏
• 复用系统LED视频墙（支持1:16至1:32复用比）
• LED广告牌与信息屏

?5. 设计支持?

• 提供参考布局指南，强调：
  • 电源去耦电容靠近VCC引脚
  • 电流设定电阻RIREF需紧贴IREF引脚
  • 散热焊盘必须连接至PCB地平面
• 配套应用笔记《使用TLC59581构建高密度高刷新率复用LED面板》（SLVA744）

?6. 封装信息?

• 56引脚VQFN封装（8mm×8mm）
• 带裸露散热焊盘，需通过热过孔连接至PCB散热层

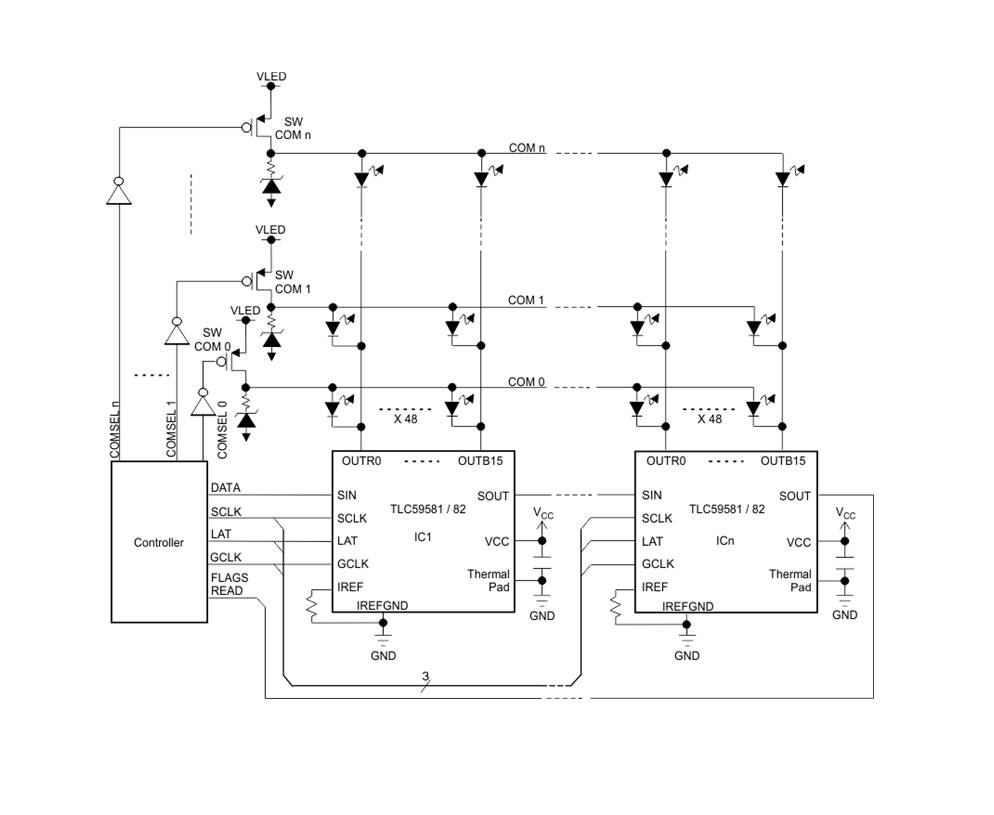

该文档详细描述了芯片的寄存器配置、时序要求、保护机制及典型应用电路，适用于需要精确控制多路LED的显示系统设计。
