?TLC59581/82 48通道LED驱动芯片技术文档摘要

TLC59581/82是48通道恒流灌电流驱动器。每个通道都有一个可单独调节的65536步，脉宽调制（PWM）灰度（GS）亮度 控制。

TLC59581可以支持 32 复用，而 TLC59582 可以支持16 复用。
*附件：tlc59581.pdf

输出通道分为三组。每组有 512 级颜色亮度控制 （CC）。CC 调整颜色之间的亮度控制。最大电流值所有 48 个通道都可以通过 8 级全局亮度控制 （BC） 进行设置。BC 调节亮度LED 驱动器之间的偏差。GS、CC 和 BC 数据可通过串行接口访问 港口。
TLC59581/82 设备有一个错误标志：LED 开路检测 （LOD），它可以通过串行接口端口读取。为了解决由 LED 开路引起的卡特彼勒问题，该TLC59581/82 设备具有用于卡特彼勒消除、热关断 （TSD） 和 我裁判电阻短路保护 （ISP），确保更高的系统 可靠性。 TLC59581/82 器件还具有省电模式，可将总电流当所有输出关闭时，功耗为 0.8 mA（典型值）。TLC59581/82 器件是一个很好的解决方案提高低灰度模式的多路复用面板的显示性能。

特性

• 48 个恒流灌输出通道
• 具有最大 BC/CC 数据的灌电流能力：
  • 5 VCC 时为 25 mA
  • 3.3 VCC 时为 20 mA
• 全局亮度控制 （BC）：3 位（8 步）
• 每个颜色
  组的颜色亮度控制 （CC）：9 位（512 步），三组
• LED 电源电压高达 10 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度
  • 通道间 = ±1%（典型值），±3%（最大值）
  • 器件到器件 = ±1%（典型值），±2%（最大值）
• 数据传输速率：25 MHz
• 灰度时钟：33 MHz
• 预充电 FET 以避免重影现象
• 用于卡特彼勒消除的增强型电路
• 低灰度增强
• LED 开路检测 （LOD）
• 热关断 （TSD）
• 工作温度：–40°C 至 85°C

参数

方框图

?1. 核心特性?

• ?48通道恒流吸收输出?：支持最大25mA@5V或20mA@3.3V输出能力
• ?精确亮度控制?：
  • 全局亮度控制（BC）：3位（8级调节）
  • 分组色彩亮度控制（CC）：每组（RGB）独立9位（512级调节）
• ?高性能参数?：
  • 通道间恒流精度：±1%（典型值）/±3%（最大值）
  • 器件间恒流精度：±1%（典型值）/±2%（最大值）
  • 数据传输速率：25MHz，灰度时钟：33MHz

?2. 关键技术创新?

• ?预充电FET?：消除重影现象
• ?毛虫效应消除电路?：增强显示稳定性
• ?低灰度增强技术?：优化低亮度显示效果
• ? LED开路检测（LOD） ?：实时故障监测
• ? 热关断保护（TSD） ?：170°C典型触发阈值

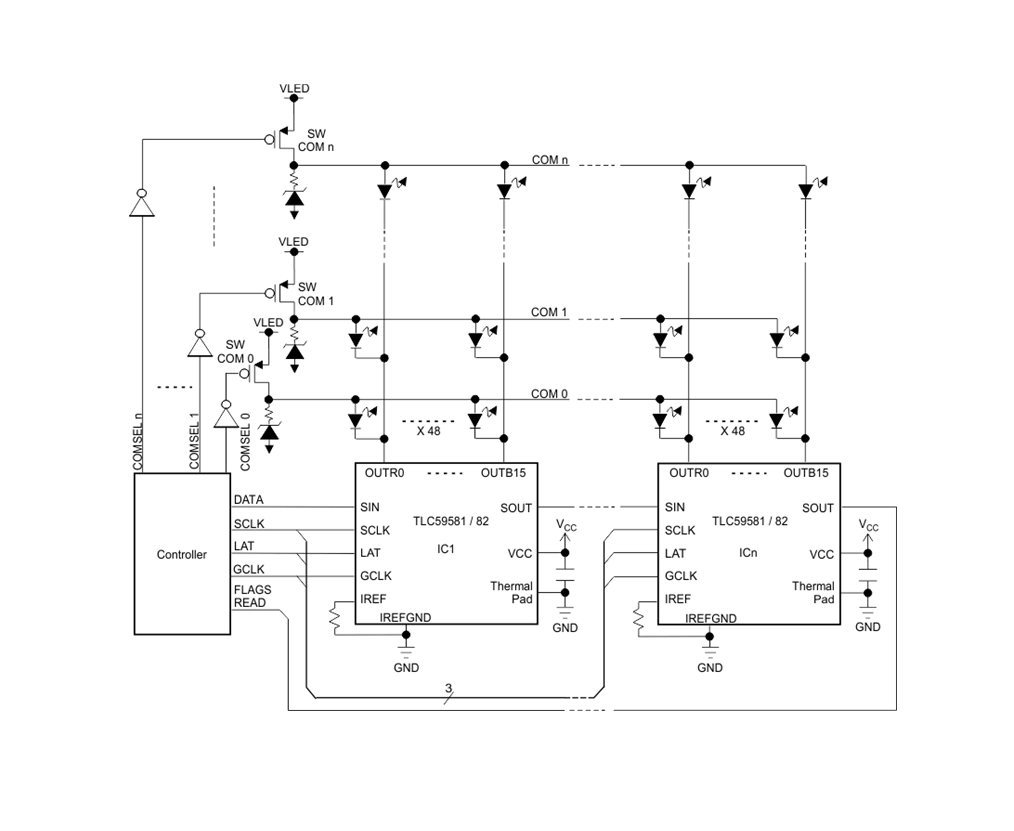

?3. 典型应用场景?

• 多路复用系统的LED视频显示
• 高刷新率/高密度LED面板
• 需要32路（TLC59581）或16路（TLC59582）多路复用的LED广告牌

?4. 功能架构?

• 集成48Kbit显示存储器提升刷新率
• 增强型PWM解码器支持65536级灰度控制
• 分组延迟可编程设计（RGB三组独立控制）
• 支持菊花链式级联拓扑

?5. 封装与规格?

• 56引脚VQFN封装（8mm×8mm）
• 工作温度：-40°C至85°C
• 供电范围：3.0V-5.5V（LED驱动电压最高10V）
• 热阻参数：结到环境27.4°C/W（典型值）
