TLC5957是一个 48 通道恒流灌电流驱动器。每个通道都有一个 可单独调节、65536 步、脉宽调制 (PWM) 灰度 (GS) 亮度 控制。
输出通道分为三组,每组有512步颜色 亮度控制 (CC),CC 调节颜色之间的亮度。所有 48 个的最大电流值 通道可以通过 8 级全局亮度控制 (BC) 进行设置。BC 调整亮度偏差 LED 驱动器之间。GS、CC 和 BC 数据可通过串行接口端口访问。
*附件:tlc5957.pdf
TLC5957有一个错误标志:LED 开路检测 (LOD),可通过串行读取 接口端口。每个恒流都有一个预充电场效应晶体管 (FET),它可以 消除重影并提高多路复用 LED 显示屏的显示性能。此外,TLC5957 具有增强型电路,可消除LED开路引起的毛毛虫效应。
TLC5957具有扑克数据传输模式;GS 数据长度可从 9 位开始配置 根据每个子段中的 PWM 位到 16 位。扑克模式可以显着增加视觉效果 多路复用应用中的刷新率。
特性
- 48 个恒流灌输出通道
- 具有最大 BC/CC 数据的灌电流能力
- 1~20mA (VCC = 3.3V)
- 1~25mA (VCC = 5V)
- 全局亮度控制 (BC):3 位(8 步)
- 每个颜色组的全局亮度控制 (CC):
9 位(512 步),三组 - LED 电源电压高达 10V
- VCC = 3.0 至 5.5V
- 拐点电压Vout = 0.24V(10mA时)
- 恒流精度
- 通道间 = ±1%(典型值),±3%(最大值)
- 器件到器件 = ±1%(典型值),±2%(最大值)
- 数据传输速率:33MHz
- 灰度控制时钟:33MHz
- 预充FET以消除幽灵
- 用于卡特彼勒消除的增强型电路
- 可选数据传输位和PWM位(9位至16位)
- 可选传统PWM和ES-PWM
- LED 开路检测 (LOD)
- 热关断 (TSD)
- 自动显示重复/自动数据刷新
- 延迟开关以防止浪涌电流
- 工作温度 : –40°C 至 +85°C

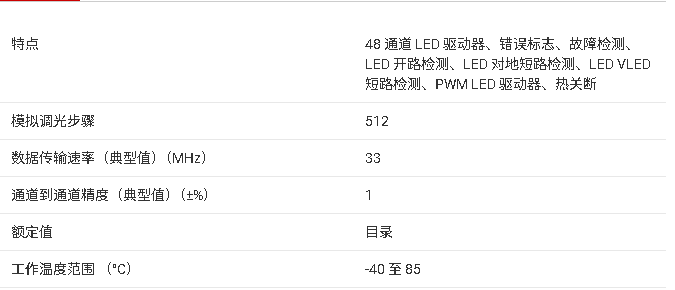

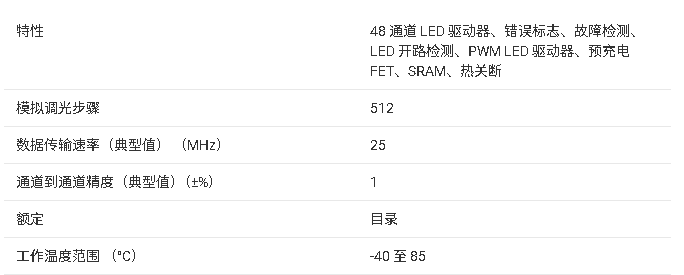

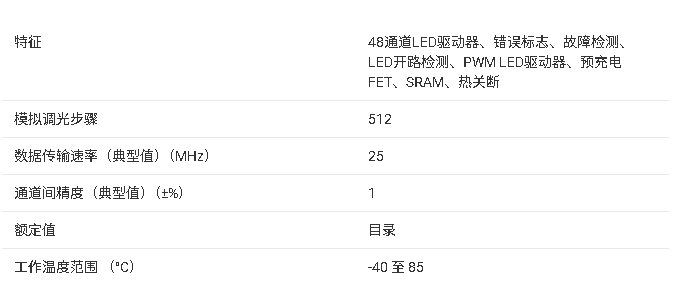

参数
?1. 核心特性?
- ?48通道恒流输出?:每通道支持1-25mA可调电流(VCC=5V时),精度达±3%(通道间)和±2%(器件间)
- ?亮度控制?:
- 全局亮度控制(BC):3位(8级)
- 分色组亮度控制(CC):红/绿/蓝三组独立9位(512级)调节
- ?高级功能?:
- 预充电FET消除重影现象
- LED开路检测(LOD)和热保护(TSD)
- 可选9-16位PWM数据长度(扑克模式)
- 消除因LED开路导致的"毛虫效应"
?2. 关键参数?
- ?电气特性?:
- 工作电压:VCC 3.0-5.5V,LED供电电压最高10V
- 数据速率:33MHz(串行数据/灰度时钟)
- 热阻:结到环境27.4°C/W(QFN封装)
- ?电流控制?:
- 通过外部电阻RIREF设置基准电流(计算公式:RIREF(kΩ) = 1.209V / 目标电流(mA) × 增益系数)
- BC增益系数范围12.9%-100%(见BC码对照表)
?3. 典型应用?
- LED视频显示屏和广告牌
- 多器件级联方案(支持数据串行传输)
- 复用显示系统设计建议:
- 需配合GCLK时钟分段控制(每段至少2个周期)
- VLED电压需满足:VLED > LED最大正向电压 + 0.4V
?4. 封装与生产信息?
- 56引脚QFN封装(8×8mm)
- 工作温度:-40°C至+85°C
- 符合RoHS标准,MSL3级湿度敏感等级
?5. 设计注意事项?
- 布局要求:
- VCC需就近放置0.1μF去耦电容
- 散热焊盘必须连接PCB地平面
- RIREF电阻应靠近IREF引脚
- 电流匹配建议:
- 红绿蓝LED推荐电流比3:6:1(需根据实际LED特性调整CC值)
- 避免RIREF > 60kΩ以保证抗噪性能
-
