?TLC69638-Q1 48通道LED驱动芯片技术文档总结

TLC69638-Q1是一款具有48个恒流灌电流通道的LED驱动器，可提供高达16位的单个像素级LED PWM控制。每个通道还实施了额外的 7 位点校正 （DC） 以控制峰值电流。每个器件通过串行外设接口 （SPI） 共享数据流，支持多达 511 个器件连接。该接口是与同组LED驱动器兼容的软件，可根据LED电流和LED总数应用于不同的应用场景。
*附件：tlc69638-q1.pdf

为了优化整体系统电源效率，该器件配备了自适应裕量电压控制 （AHVC） 方案，以优化每个通道和器件的裕量电压。只需将菊花链最后一个器件的 OUT47 引脚编程为 FB 引脚，以优化 DC/DC 的 LED 电源电压。

TLC69638-Q1 配备了 LED、电流吸收器、通信和设备的诊断功能。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境工作温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C4B
• 符合功能安全标准
  • 专为功能安全应用而开发
  • 提供文档，以帮助 ISO 26262 系统设计达到 ASIL B 目标
• 48 个集成电流吸收器
  • 可编程 16 位 PWM / 混合调光
  • 可编程 7 位模拟点校正 （DC）
  • 最大输出电流，电压：100mA，16V
• 集成 33MHz 振荡器
  • 500Hz 的 16 位 PWM 输出

  • 20KHz 刷新率，具有增强频谱 （ES） PWM

• 高速通信
  • 串行外设接口 （SPI）
  • 数据速率高达 17Mbps
• 能效优化
  • 自适应裕量电压控制 （AHVC）
  • 设备省电模式 （PSM）
• EMI 缓解
  • 接口：可编程缓冲器驱动能力
  • 电流吸收：相移/扩频
• 保护和诊断
  • LED：开路/短路检测/健康检查
  • 电流吸收器：相邻引脚短路/健康检查
  • 接口：CRC / 命令错误 / 超时错误 / 通信看门狗
  • 设备：欠压/ISET 超出范围/热关断/内存 CRC / OTP CRC / OSC 看门狗

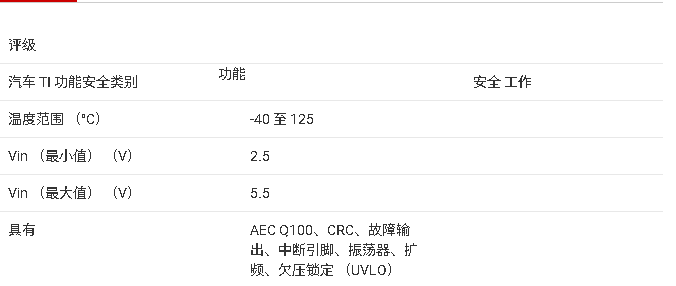

参数

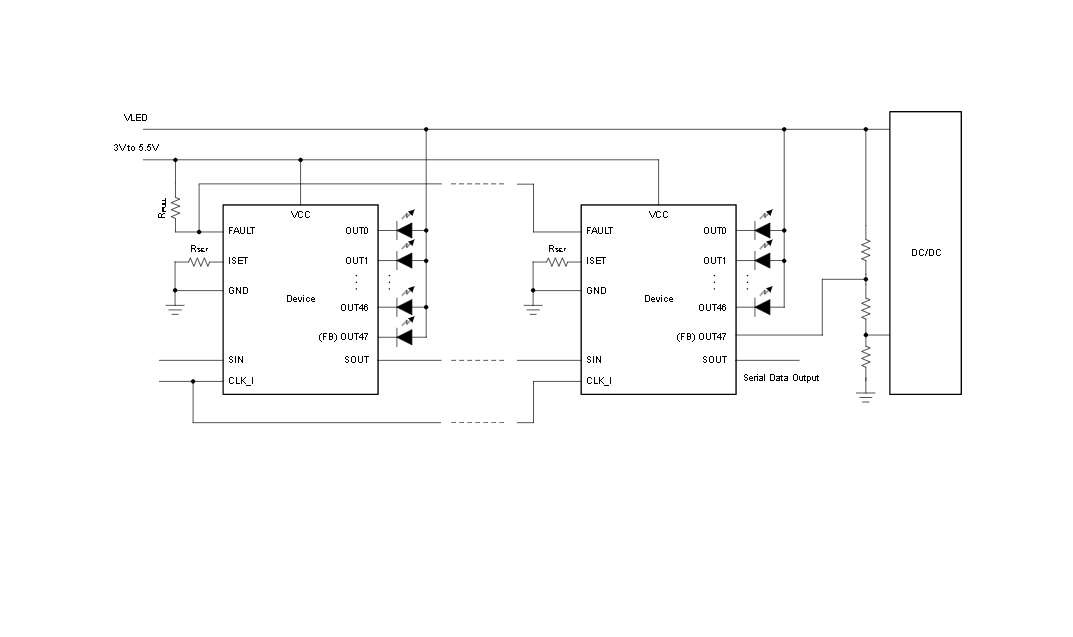

方框图

?1. 产品概述?
TLC69638-Q1是德州仪器（TI）推出的车规级48通道LED驱动器，专为汽车显示系统设计（如中控屏、仪表盘、HUD）。符合AEC-Q100 Grade 1认证（-40°C至125°C工作温度），支持功能安全应用至ASIL B级别。

?2. 核心特性?

• ?通道控制?
  • 48路恒流灌电流通道，每通道支持：
    • 16位PWM/混合调光
    • 7位模拟点校正（DC）
    • 最大输出：100mA/16V
• ?高效能设计?
  • 自适应压差控制（AHVC）优化电源效率
  • 器件省电模式（PSM）
• ?诊断与保护?
  • LED开路/短路检测
  • 电流源相邻引脚短路诊断
  • 通信CRC校验、看门狗、欠压保护等

?3. 通信与集成?

• 高速SPI接口（17Mbps），支持级联最多511个器件
• 内置33MHz振荡器，支持500Hz~20kHz+刷新率
• EMI抑制技术：相位偏移/扩频调制

?4. 封装与型号?

• ?封装选项?：
  • 56引脚VQFN（8mm×8mm）
  • 56引脚HTSSOP（14mm×8.1mm）
• ?同系列对比?：
  • 软件兼容Group 2系列（如TLC69635-Q1）
  • 功能安全等级高于Group 1基础型号

?5. 应用场景?

• 汽车中央信息显示屏
• 数字仪表盘
• 抬头显示（HUD）系统

?6. 文档状态?

• 当前版本：SNVSCY9A（2025年7月修订）
• 生产数据状态（非预发布信息）

?附加说明?：文档包含完整的机械封装数据、订单型号信息及PCB设计建议（如焊盘布局、钢网开孔示例）。
