?TLC69628-Q1芯片技术文档总结

TLC69628-Q1是一款具有48个恒流灌电流通道的LED驱动器，可提供高达16位的单个像素级LED PWM控制。每个通道还实现了额外的7位点校正（DC）以控制峰值电流。每个器件通过串行外设接口（SPI）共享数据流，支持多达511个器件连接。该接口是与同组LED驱动器兼容的软件，可根据LED电流和LED总数应用于不同的应用场景。
*附件：tlc69628-q1.pdf

为了优化整体系统电源效率，该器件配备了自适应裕量电压控制 （AHVC） 方案，以优化每个通道和器件的裕量电压。只需将菊花链最后一个器件的 OUT47 引脚编程为 FB 引脚，以优化 DC/DC 的 LED 电源电压。

TLC69628-Q1 配备了 LED、电流吸收器、通信和设备的诊断功能。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境工作温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C4B
• 符合功能安全标准
  • 专为功能安全应用而开发
  • 提供文档，以帮助 ISO 26262 系统设计达到 ASIL B 目标
• 48 个集成电流吸收器
  • 可编程 16 位 PWM / 混合调光
  • 可编程 7 位模拟点校正 （DC）
  • 最大输出电流，电压：60mA，16V
• 集成 33MHz 振荡器
  • 500Hz 的 16 位 PWM 输出

  • 20KHz 刷新率，具有增强频谱 （ES） PWM

• 高速通信
  • 串行外设接口 （SPI）
  • 数据速率高达 17Mbps
• 能效优化
  • 自适应裕量电压控制 （AHVC）
  • 设备省电模式 （PSM）
• EMI 缓解
  • 接口：可编程缓冲器驱动能力
  • 电流吸收：相移/扩频
• 保护和诊断
  • LED：开路/短路检测/健康检查
  • 电流吸收器：相邻引脚短路/健康检查
  • 接口：CRC / 命令错误 / 超时错误 / 通信看门狗
  • 设备：欠压/ISET 超出范围/热关断/内存 CRC / OTP CRC / OSC 看门狗

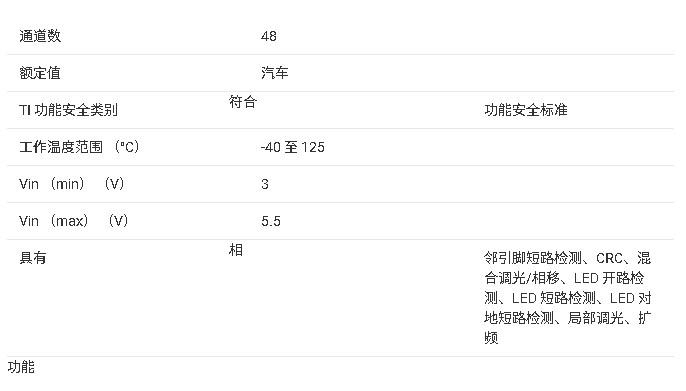

参数

方框图

?1. 产品概述?
TLC69628-Q1是德州仪器（TI）推出的汽车级48通道LED驱动芯片，具有以下核心特性：

• ?AEC-Q100认证?：支持-40°C至125°C工作温度（Grade 1），符合车规级可靠性要求。
• ?功能安全?：支持ISO 26262标准，目标安全等级为ASIL B。
• ?高集成度?：48路恒流输出，每通道支持16位PWM调光和7位模拟点校正（DC），最大输出电流60mA/16V。
• ?高效通信?：SPI接口（17Mbps速率），支持最多511个设备级联。

?2. 关键功能?

• ?电源优化?：自适应压差控制（AHVC）和节能模式（PSM）提升系统能效。
• ?EMI抑制?：相位偏移/扩频技术降低干扰。
• ?诊断保护?：支持LED开路/短路检测、相邻引脚短路诊断、通信CRC校验、欠压/过热保护等。

?3. 应用场景?

• 汽车中控信息显示
• 车载仪表盘
• 抬头显示（HUD）

?4. 封装与型号?

• ?封装选项?：
  • 56引脚HTSSOP（14mm × 8.1mm）
  • 56引脚VQFN（8mm × 8mm，带散热焊盘）
• ?兼容型号?：与同系列TLC696x1/Q1组芯片软件兼容，适用于不同电流和LED数量需求。

?5. 文档更新?

• 最新修订版为2025年7月发布的Rev. A，状态从“预发布”升级为“量产数据”。

?6. 订购信息?

• 型号示例：TLC69628QDCARQ1（HTSSOP封装）、TLC69628QRTQRQ1（QFN封装）。

?备注?：完整技术细节参考原始文档，包含机械尺寸、焊盘设计、回流焊温度曲线等生产参数。
