TLC3702-Q1由两个独立的微电源电压比较器组成。与类似器件相比，TLC3702-Q1在相似的响应时间内使用功率的二十分之一。这使得器件能够快速响应快速变化的信号，同时延长电池寿命。

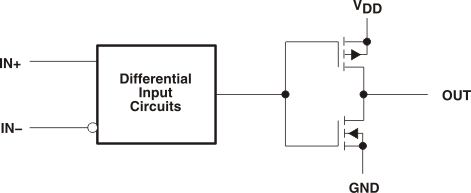

推挽式CMOS输出级直接驱动容性负载，无需耗电的上拉电阻，以达到规定的响应时间。消除上拉电阻不仅可以降低功耗，还可以节省电路板空间和元件成本。此外，输出级完全兼容所有TTL和CMOS逻辑要求。
与标准CMOS工艺相比，德州仪器的LinCMOS?工艺可提供卓越的模拟性能。除了低功耗的标准CMOS优势，同时不牺牲速度，高输入阻抗和低偏置电流，LinCMOS工艺提供极其稳定的输入/偏移电压和大差分输入电压。这一特性使得构建可靠的CMOS比较器成为可能。
TLC3702-Q1具有3 V至16 V的宽电源范围，可实现设计灵活性。电压范围还允许器件处理启停应用，并直接连接到标准的12 V电池。所有这些特性使TLC3702-Q1适用于HEV /EV和动力传动系统，如变速箱控制单元（TCU）和发动机控制。
| ? |
|---|
| Number of Channels (#) |
| Output Type |
| Vs (Min) (V) |
| Vs (Max) (V) |
| Propagation Delay Time (uS) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Input Bias Current (+/-) (Max) (nA) |
| Rail-to-Rail |
| Rating |
| Operating Temperature Range (C) |
| Features |
| VICR (Max) (V) |
| VICR (Min) (V) |
| Package Group |
| ? |
| TLC3702-Q1 | TLC3702 | TLC3702-EP | TLC3704 | TLC3704-Q1 |
|---|---|---|---|---|
| 2 ? ? | 2 ? ? | 2 ? ? | 4 ? ? | 4 ? ? |
| Push-Pull ? ? | Push-Pull ? ? | Push-Pull ? ? | Push-Pull ? ? | Push-Pull ? ? |
| 3 ? ? | 3 ? ? | 4 ? ? | 3 ? ? | 3 ? ? |
| 16 ? ? | 16 ? ? | 16 ? ? | 16 ? ? | 16 ? ? |
| 1.1 ? ? | 1.1 ? ? | 1.1 ? ? | 1.1 ? ? | 1.1 ? ? |
| 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? | 5 ? ? |
| 0.009 ? ? | 0.009 ? ? | 0.009 ? ? | 0.009 ? ? | 0.009 ? ? |
| 0.03 ? ? | 0.03 ? ? | 0.03 ? ? | 0.03 ? ? | 0.03 ? ? |
| No ? ? | No ? ? | No ? ? | No ? ? | No ? ? |
| Automotive ? ? | Catalog ? ? | HiRel Enhanced Product ? ? | Catalog ? ? | Automotive ? ? |
| -40 to 125 ? ? | -40 to 85 -55 to 125 0 to 70 ? ? | -55 to 125 ? ? | -40 to 85 -55 to 125 0 to 70 ? ? | -40 to 125 ? ? |
| N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? |
| 15 ? ? | 15 ? ? | 15 ? ? | 15 ? ? | 15 ? ? |
| 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? |
| SOIC TSSOP ? ? | PDIP SO SOIC TSSOP ? ? | SOIC ? ? | PDIP SO SOIC TSSOP ? ? | SOIC ? ? |
