Texas Instruments DAC539E4W 10位智能数模转换器 (DAC) 具有四路可编程比较器输入和四路通用输出。查找表将比较器输入映射到GPO。DAC539E4W还支持可编程延迟，以允许输入转换稳定。这些设备提供NVM用于存储配置。这款智能DAC使用LUT和NVM运行，无需处理器（无处理器运行模式）。

数据手册：*附件：Texas Instruments DAC539E4W 10位智能DAC数据手册.pdf

Texas Instruments DAC539E4W具有自动检测的SPI和I^2^C接口以及内部基准。凭借这组特性以及低功耗和微型封装特点，这款智能DAC非常适合于故障管理应用。

特性

• 四路比较器输入
• 10位独立比较器阈值
  • 1 LSB DNL
  • 增益：1x、1.5x、2x、3x和4x
• 四路通用输出 (GPO)
• 基于比较器到 GPO 映射的查找表 (LUT)
• 自动检测SPI和I^2^C接口，1.62V VIH 且VDD =5.5 V
• 在编程和独立模式之间选择MODE引脚
• 用户可编程的非易失性存储器 (NVM)
• 内部、外部和VDD 基准
• 宽工作范围
  • 电源范围：1.8 V至5.5 V
  • 温度范围：-40 °C至+125 °C
• 1.72mm × 1.72mm，标称16引脚DSBGA封装

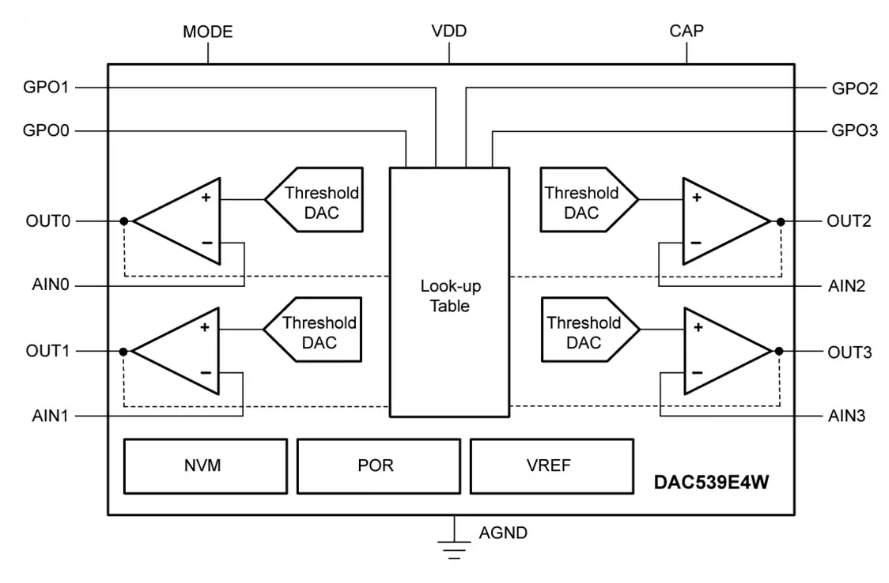

简化框图

DAC539E4W 10位智能DAC技术解析与应用指南

一、产品概述

DAC539E4W是德州仪器(TI)推出的一款创新型10位智能数模转换器，具有以下核心特性：

• ?四路独立比较器?：每通道支持1LSB DNL精度阈值设置
• ?灵活增益配置?：1×/1.5×/2×/3×/4×可编程增益
• ?双接口支持?：自动检测I2C或SPI通信协议
• ?查找表(LUT)架构?：实现比较器到GPO的映射逻辑
• ?非易失性存储?：集成EEPROM保存配置参数
• ?超小封装?：16引脚DSBGA封装(1.76mm×1.76mm)

?典型应用场景?：

• 无绳电动工具故障管理
• 扫地机器人传感器监测
• 空气净化器/加湿器控制
• 处理器旁路系统设计

二、关键技术创新

1. 智能DAC架构

![功能框图]
(展示DAC539E4W内部功能模块连接关系)

?核心组件?：

• ?四通道10位DAC?：采用电阻串架构，支持多参考源选择
• ?可编程比较器?：支持推挽/开漏输出模式
• ?状态机引擎?：执行LUT逻辑运算
• ?NVM存储器?：20000次擦写寿命，50年数据保持

2. 多模式工作配置

?工作模式选择?：

• ? 编程模式(MODE=低) ?：
  • 通过I2C(支持标准/快速/快速+模式)或SPI(最高50MHz)配置
  • 支持寄存器读写和EEPROM编程
• ? 独立模式(MODE=高) ?：
  • 脱离处理器自主运行
  • 按预编程LUT执行比较器-GPO映射

3. 阈值DAC特性

?电气参数?：

?参考源选择?：

• VDD直接参考(增益1×)
• 外部参考(1.8V至VDD)
• 内部1.21V基准(支持增益放大)

三、典型应用设计

1. 故障监测系统设计

?电路配置要点?：

1. 将AINx与OUTx引脚短接简化布局
2. 配置比较器阈值(如1V/2V/3V/4V)
3. 设置LUT映射关系(参见表6-1/6-2)
4. GPO引脚需外接上拉电阻

2. 电平监控方案

?设计案例?：

• 输入范围：0-5.5V(外部参考模式)
• 响应时间：41ms(LOOP-REFRESH=19d)
• 故障编码：4位二进制输出

?布局建议?：

• VDD去耦电容距电源引脚<2mm
• 模拟/数字走线分区布置
• 避免比较器输入走线穿越数字区域

四、性能优化指南

1. 精度提升措施

• 使用外部基准时确保VREF
• 增益选择考虑输入信号动态范围
• 启用内部参考时等待5ms稳定时间

2. 噪声抑制方法

• CAP引脚配置1.5μF陶瓷电容
• 独立模式启用LOOP-REFRESH延时
• 敏感信号采用包地处理

3. 热管理建议

• θJA=81.2°C/W(无散热过孔)
• 持续满负荷工作需评估温升
• 建议使用2oz铜厚PCB

五、设计验证

1. 功能测试项目

• 阈值精度验证(±6mV容限)
• LUT逻辑功能测试
• 模式切换可靠性测试
• EEPROM读写耐久性测试

2. 信号完整性验证

![眼图测试结果]
(展示32Gbps下的眼图张开度)

?通过标准?：

• 满足PCIe 5.0规范要求
• 随机抖动<45fs
• 回波损耗>-10dB@16GHz
