?TLC69699-Q1 芯片技术文档总结

TLC69699-Q1 SPI 兼容连接使 TLC696xx-Q1 器件系列能够使用标准 SPI 控制器进行控制。该器件具有内部振荡器，可生成 TLC696xx-Q1 器件系列所需的连续时钟。抖动可以添加到连续时钟中以增强 EMI。传输的数据与连续时钟对齐，以保持CCSI接口的时序要求。

TLC69699-Q1 包含 TLC696xx-Q1 菊花链和 TLC69699-Q1 内部故障报告。寄存器和亮度到TLC696xx-Q1菊花链的数据传输受TLC69699-Q1的CRC保护。此外，数据和连续时钟线均由 TLC69699-Q1 保护，以防卡住故障。
*附件：tlc69699-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境温度
  • 设备 HBM 分类等级 H3A
  • 设备 CDM 分类级别 C5
• 功能安全功能：
  • 可用于帮助功能安全系统设计的文档
• 工作电压VCC范围：2.5V至5.5V
• SPI外设
  • 数据传输速率高达 20MHz
  • 一个控制器支持多个外设
• 连续时钟串行接口 （CCSI） 控制器和外设
  • 数据传输速率高达 20MHz
  • 用于增强 EMI 的可编程时钟抖动
• 诊断
  • 漏极开路 FAULT 引脚
  • SPI通信丢失检测
  • 用于 SPI 通信的 CRC
  • 连续时钟看门狗
  • CCSI 数据完整性
• 数据可用性的数据就绪中断

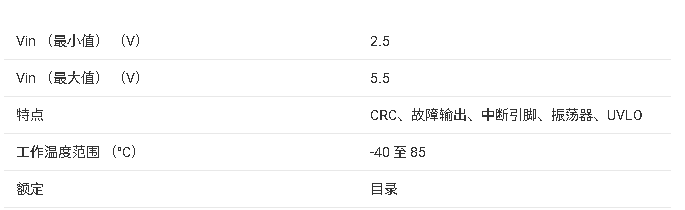

参数

方框图

?1. 核心特性?

• ?汽车级认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C工作温度），具备HBM H3A和CDM C5级ESD防护。
• ?功能安全支持?：提供文档辅助功能安全系统设计。
• ?宽电压供电?：2.5V至5.5V工作电压范围。
• ?高速接口?：
  • SPI接口（最高20MHz），支持多外设控制。
  • CCSI（Continuous Clock Serial Interface）控制器/外设模式（最高20MHz），可编程时钟抖动以优化EMI性能。
• ?诊断功能?：
  • 开漏FAULT引脚故障指示。
  • SPI通信丢失检测、CRC校验、连续时钟看门狗、CCSI数据完整性检查。
• ?数据就绪中断?（DRDY）：提示数据可用性。

?2. 应用场景?

• 为TLC696xx-Q1系列LED驱动芯片提供SPI兼容的通信控制。

?3. 关键描述?

• ?功能架构?：
  • 内置振荡器生成CCSI所需连续时钟，支持时钟抖动编程以降低EMI。
  • 数据对齐CCSI时钟，确保时序合规。
  • 支持TLC696xx-Q1菊花链的故障诊断（包括内部CRC保护及数据/时钟线卡死检测）。

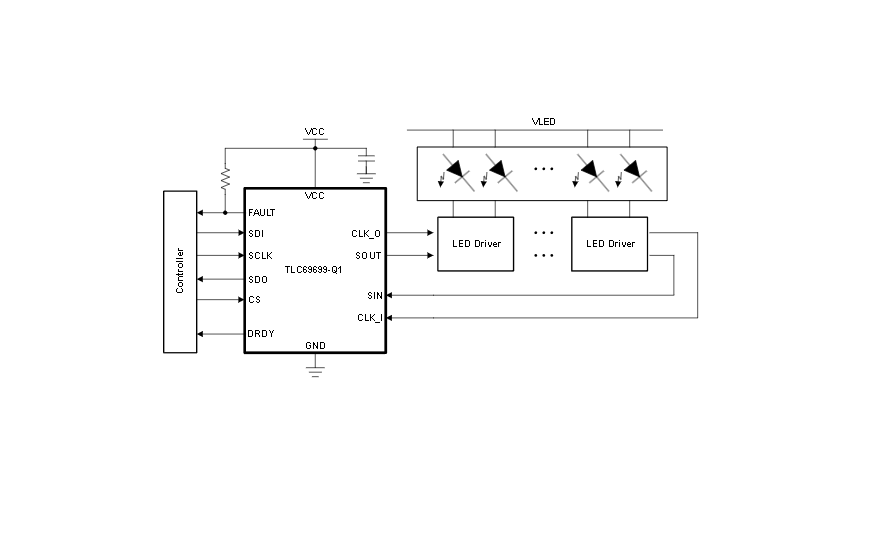

• ?典型应用图?：集成SPI控制器、CCSI接口及LED驱动器的系统连接方案。

?4. 封装与型号?

• ?封装选项?：
  • SOT-23-THN（14引脚，4.2mm×2.0mm）。
  • WSON（12引脚，3.0mm×3.0mm，带散热焊盘）。
• ?型号对比?：
  • TLC69699QDYYRQ1（SOT-23-THN）。
  • TLC69699QDRRRQ1（WSON）。

?5. 引脚功能?

• 详细定义SPI（SDI/SCLK/SDO）、CCSI（CLK_I/SIN/SOUT）、电源（VCC/GND）及诊断（FAULT/DRDY）等引脚。

?6. 生产与文档支持?

• ?生产数据?：包含封装尺寸、焊盘布局、贴片模板设计等机械数据。
• ?文档资源?：提供修订历史、术语表、TI E2E支持论坛链接及RoHS合规信息。
