?TLC69699 SPI-Compatible Connectivity 芯片技术文档摘要
TLC69699 SPI 兼容连接使 TLC696xx 器件系列能够使用标准 SPI 控制器进行控制。该器件具有内部振荡器，可生成 TLC696xx 器件系列所需的连续时钟。抖动可以添加到连续时钟中以增强 EMI。传输的数据与连续时钟对齐，以保持CCSI接口的时序要求。
TLC69699包括 TLC696xx 菊花链和内部故障TLC69699报告。寄存器和亮度到TLC696xx菊花链的数据传输受TLC69699保护。此外，数据和连续时钟线都由卡住故障的TLC69699保护。
*附件：tlc69699.pdf
特性
- 工作电压VCC范围：2.5V至5.5V
- SPI外设
- 数据传输速率高达 20MHz
- 一个控制器支持多个外设
- 连续时钟串行接口 （CCSI） 控制器和外设
- 数据传输速率高达 20MHz
- 用于增强 EMI 的可编程时钟抖动
- 诊断
- 漏极开路 FAULT 引脚
- SPI通信丢失检测
- 用于 SPI 通信的 CRC
- 连续时钟看门狗
- CCSI 数据完整性
- 数据可用性的数据就绪中断
参数

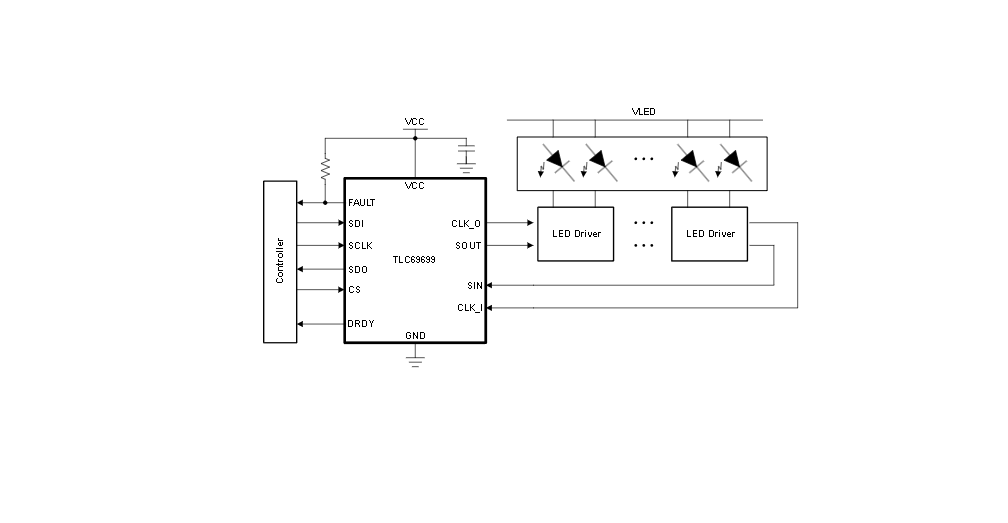

方框图
?1. 核心功能特性?
- ?电压范围?：2.5V至5.5V宽工作电压（VCC）
- ?SPI兼容接口?：支持高达20MHz数据传输速率，可单控制器连接多外设
- ?CCSI接口?：集成连续时钟控制器/外设模式，支持20MHz速率及可编程时钟抖动（EMI优化）
- ?诊断功能?：
- 开漏FAULT引脚故障指示
- SPI通信丢失检测、CRC校验、连续时钟看门狗
- CCSI数据完整性保护
- ?中断支持?：数据就绪中断（DRDY）
?2. 应用场景?
- 专为TLC696x0/1/2/4/8系列LED驱动芯片提供SPI兼容控制方案
?3. 关键设计说明?
- ?时钟管理?：内置振荡器生成CCSI所需连续时钟，支持抖动注入以降低EMI
- ?安全机制?：
- 对TLC696xx菊花链及自身内部故障的双重监测
- 寄存器/亮度数据传输的CRC保护
- 时钟线与数据线的固定故障防护
?4. 封装选项?
| 型号 | 封装类型 | 引脚数 | 尺寸（长×宽） | 热特性 |
|---|---|---|---|---|
| TLC69699DYYR | SOT-23-THN(14) | 14 | 4.20×2.00mm | 标准塑料封装 |
| TLC69699DRRR | WSON(12) | 12 | 3.00×3.00mm | 带裸露散热焊盘 |
