?TLC6989 SPI-Compatible Connectivity 芯片技术文档总结

TLC6989 SPI 兼容连接使 TLC698x 器件系列能够使用标准 SPI 控制器进行控制。该器件具有内部振荡器，可生成 TLC698x 器件系列所需的连续时钟。抖动可以添加到连续时钟中以增强 EMI。传输的数据与连续时钟对齐，以保持CCSI接口的时序要求。
*附件：tlc6989.pdf

TLC6989包括 TLC698x 菊花链和内部故障TLC6989报告。寄存器和 VSYNC 命令到 TLC698x 菊花链的数据传输受 TLC6989 CRC 保护。此外，数据线由TLC6989保护，以防卡住故障。

特性

• 工作电压VCC范围：2.5V至5.5V
• SPI外设
  • 数据传输速率高达 20MHz
  • 一个控制器支持多个外设
• 连续时钟串行接口 （CCSI） 控制器和外设
  • 数据传输速率高达 20MHz
  • 用于增强 EMI 的可编程时钟抖动
• 诊断
  • 漏极开路 FAULT 引脚
  • SPI通信丢失检测
  • 用于 SPI 通信的 CRC
  • CCSI 数据完整性
• 数据可用性的数据就绪中断

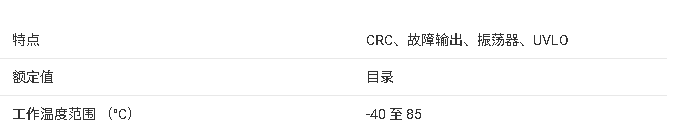

参数

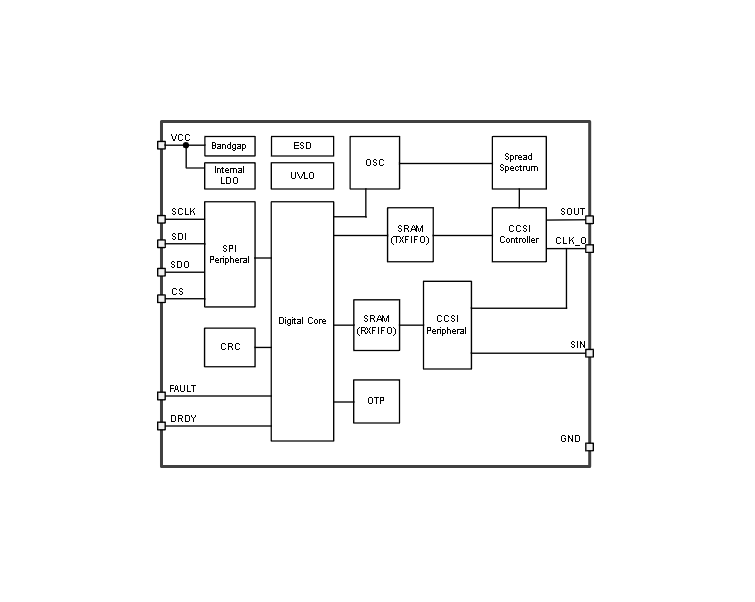

方框图

?1. 产品概述?

TLC6989是德州仪器（TI）推出的SPI兼容连接芯片，专为TLC698x系列LED驱动设备设计，提供SPI控制器与CCSI（Continuous Clock Serial Interface）之间的桥接功能。

• ?关键特性?：
  • 工作电压范围：2.5V至5.5V
  • 支持SPI（最高20MHz）和CCSI（可编程时钟抖动）
  • 内置诊断功能（故障检测、CRC校验、数据完整性保护）
  • 数据就绪中断（DRDY）

?2. 主要应用?

• 为TLC6983/TLC6984 LED驱动器提供SPI兼容控制
• 支持多设备级联，适用于高密度LED驱动场景

?3. 核心功能模块?

?3.1 SPI接口?

• ?协议特性?：
  • 支持16位数据帧，兼容标准SPI控制器
  • 提供CRC校验（默认CCITT-FALSE算法，可选CRC-16/XMODEM）
  • 命令类型包括数据转发（FWD）、寄存器读写（REG_WR/RD）和软复位（SOFTRESET_CRC）

?3.2 CCSI接口?

• ?连续时钟生成?：内部振荡器可编程输出频率（1Mbit/s至20Mbit/s）
• ?数据对齐?：自动插入起始位、校验位和结束字节，满足TLC698x时序要求

?3.3 诊断与保护?

• ?故障检测?：包括SPI通信丢失、CCSI数据校验错误、FIFO溢出/下溢等
• ?故障输出?：通过FAULT引脚和状态寄存器（STATUS）实时反馈

?4. 寄存器与编程?

• ?关键寄存器?：
  • ?SPICTRL?：配置SPI时钟超时、CRC算法等
  • ?CCSICTRL?：设置CCSI数据速率和时钟抖动
  • ?TXFFLVL/RXFFLVL?：控制FIFO触发阈值
• ?编程流程?：
  1. 上电后等待设备进入NORMAL状态
  2. 清除FLAG_POR标志
  3. 通过SPI命令配置寄存器或转发数据至LED驱动链

?5. 封装与规格?

• ?封装选项?：
  • 14引脚SOT-23-THN（4.2mm × 2.0mm）
  • 12引脚WSON（3.0mm × 3.0mm，带散热焊盘）
• ?电气参数?：
  • 最大SPI时钟频率：20MHz
  • ESD保护：HBM ±4000V，CDM ±1000V

?6. 设计建议?

• ?布局优化?：VCC去耦电容需靠近芯片引脚
• ?热管理?：WSON封装需焊接散热焊盘以提升性能
• ?同步处理?：使用SOFTRESET_CRC命令修复CCSI控制器与外设同步错误
