?TLC6C5748-Q1 48通道PWM LED驱动器技术文档摘要

TLC6C5748-Q1 是一款 48 通道恒流灌电流驱动器。每个通道都有一个可单独调节的脉宽调制 （PWM）、灰度 （GS） 亮度控制，具有 65,536 级和 128 级恒流点校正 （DC）。DC 调整通道之间的亮度偏差。所有通道都有 128 级全局亮度控制 （BC）。BC 调整 R、G、B 颜色组之间的亮度偏差。八级最大电流控制 （MC） 为每个颜色组的所有通道选择最大输出电流范围。GS、DC、BC 和 MC 数据可通过串行接口端口访问。

TLC6C5748-Q1 具有三个错误标志：LED 开路检测 （LOD）、LED 短路检测 （LSD） 和热关断 （TSD）。错误检测结果可以通过串行接口端口读取。
*附件：tlc6c5748-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度
• 48 个恒流灌输出通道
• 具有最大 MC、DC 和 BC 数据的灌电流能力：
  • 23.9 毫安 （V CC ≤ 3.6 V，MC = 5）
  • 31.9 毫安 （V CC > 3.6 V，MC = 7）
• 灰度 （GS） 控制：
  • 16 位（65、536 步），具有增强频谱或传统 PWM
• 最大电流 （MC） 控制：
  • 3 位（8 步），范围为 3 mA 至 30 mA
  • 每个颜色组 3 套 MC
• 点校正 （DC） 控制：
  • 7 位（128 步），范围为 26.2% 至 100%
• 全局亮度控制 （BC）：
  • 7 位（128 步），范围为 10% 至 100%
  • 每个颜色组 3 个 BC 组
• LED 电源电压：高达 10 V
• VCC：3.0 V 至 5.5 V
• 恒流精度：
  • 通道间：±2%（典型值），±5%（最大值）
  • 器件到器件：±2%（典型值），±4%（最大值）
• 数据传输速率：25 MHz
• 灰度控制时钟：33 MHz
• 自动显示重复
• 显示定时重置
• 自动数据刷新（仅限 GS 和 DC）
• LED 开路检测 （LOD）
• LED 短路检测 （LSD）
• UVLO 设置默认数据
• 延迟开关以防止浪涌电流
• 工作温度：–40°C 至 +125°C

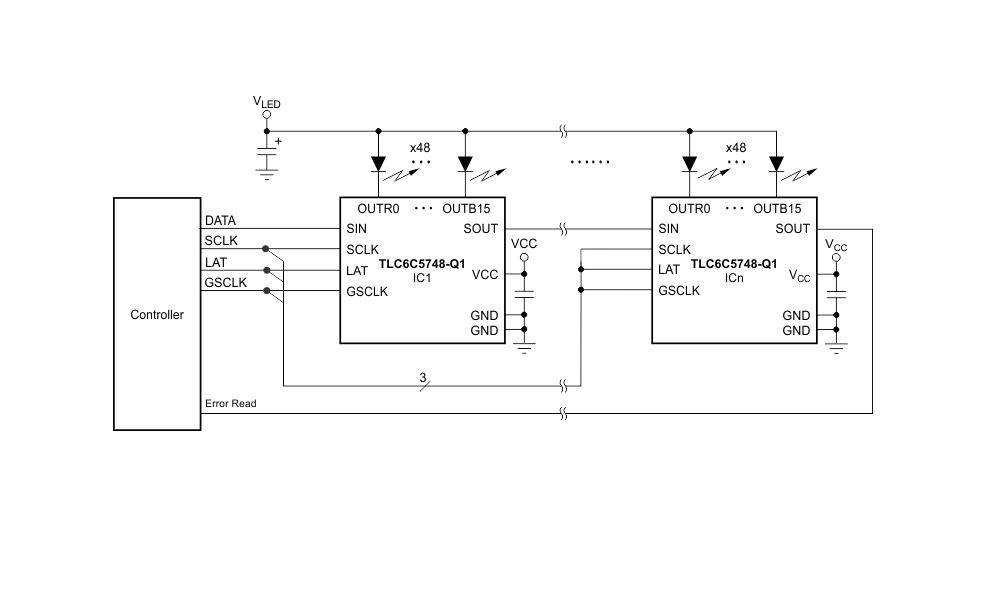

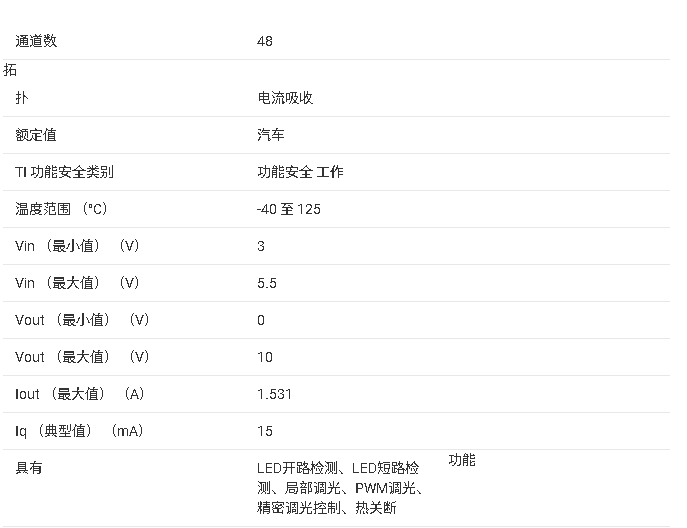

参数

方框图

?1. 产品概述?
TLC6C5748-Q1是德州仪器（TI）推出的汽车级48通道恒流灌电流LED驱动器，专为高精度PWM调光设计，具有以下核心特性：

• ?通道数?：48路独立恒流输出（16路红/绿/蓝分组，共3组）
• ?调光精度?：16位PWM（65,536级灰度控制）
• ?电流调节?：
  • 最大电流（MC）：3位控制（8级，3-30mA范围，分颜色组设置）
  • 点校正（DC）：7位（128级，26.2%-100%范围，单通道独立调节）
  • 全局亮度（BC）：7位（128级，10%-100%范围，分颜色组调节）
• ?工作条件?：3.0V-5.5V供电，-40°C至+125°C环境温度

?2. 关键功能?

• ?故障检测?：LED开路（LOD）、短路（LSD）及过热保护（TSD）
• ?数据接口?：25MHz串行数据速率，33MHz灰度时钟
• ?输出特性?：
  • 电流精度：通道间±2%（典型值），器件间±4%（最大值）
  • 输出电压：支持最高10V LED电源电压
• ?工作模式?：支持自动显示重复、时序复位、ES-PWM/常规PWM模式切换

?3. 应用场景?

• 汽车中控信息显示
• 仪表盘集群
• 抬头显示（HUD）
• 汽车照明系统

?4. 封装与引脚?

• ?封装类型?：56引脚HTSSOP（带散热焊盘）
• ?引脚功能?：
  • 控制接口：SIN（数据输入）、SCLK（时钟）、LAT（锁存）、GSCLK（灰度时钟）
  • 输出分组：OUTR0-OUTR15（红）、OUTG0-OUTG15（绿）、OUTB0-OUTB15（蓝）

?5. 设计支持?

• ?热管理?：建议将散热焊盘连接至PCB地平面以降低结温
• ?布局指南?：缩短LED阴极走线，VCC去耦电容需靠近器件
