?TLC5960八通道LED驱动器技术手册总结

TLC5960是一款八通道PWM LED驱动器，具有四个智能裕量电压监测器（iHVM）输出。LED 驱动器具有可扩展的高压能力，并在 LED 灯串之间提供 1% 的最大电流匹配精度。为了实现最佳效率，iHVM 会自动优化外部 DC/DC 转换器输出电压，以补偿 LED 的正向电压变化。
*附件：tlc5960.pdf

与需要多个MOSFET、电容器和电阻器的传统HVM解决方案相比，iHVM设计为仅使用单个外部电阻。LED驱动器设计能够实现高达250kHz的PWM调光，并提供模拟亮度调光接口。该器件通过单个电压输入轨轻松适应各种 LED 和电源配置。提供完整的保护和诊断功能，以保护整个系统，例如 LED 开路/短路检测 （LOD/LSD）、FET 开路/短路检测 （FOD/FSD） 和热关断 （TSD）。如果发生故障，TLC5960会自动断开故障通道与工作通道的连接，并下拉漏极开路故障缓冲器 （XFLT） 以发出错误状态信号。

特性

• 250kHz PWM 调光
• 四个智能裕量电压监测器 （iHVM） 输出
• 八通道高压 LED 驱动器：
  • 0.3%（典型值）通道间精度
• 具有四个PWM输入的控制接口
• 易于使用的模拟调光接口
• 10% 至 100% 模拟亮度调光
• 集成 5V 内部稳压器
• 集成上电复位 （POR） 电路
• 完整的保护/诊断功能：
  • LOD：LED开路检测
  • LSD：LED短路检测
  • FOD：FET 开路检测
  • FSD：FET 短路检测
• 内置相移功能
• 38引脚TSSOP封装
• 应用
  • 液晶电视用LED背光
  • 大电流 LED 照明

参数

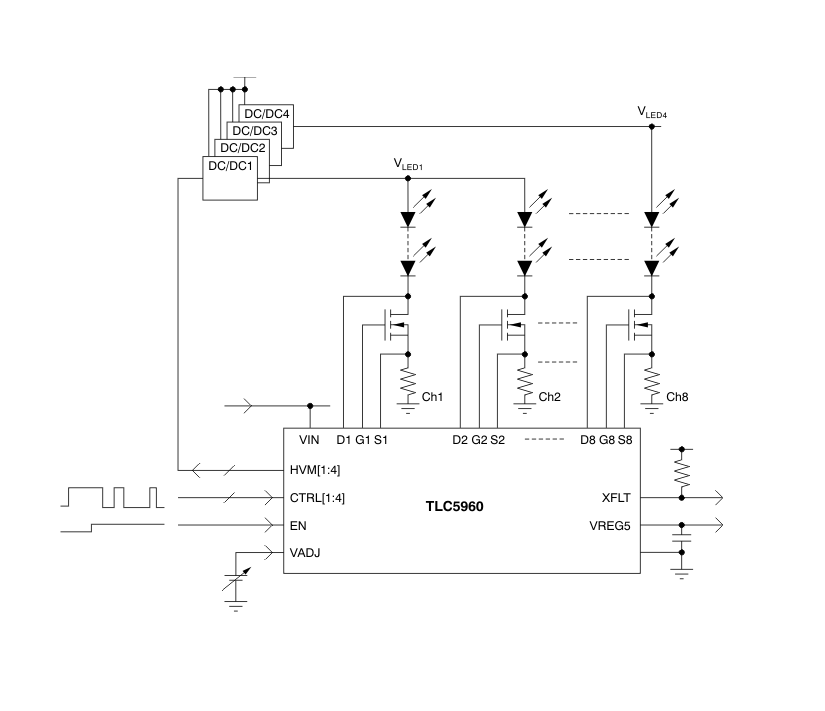

方框图

?1. 产品概述?
TLC5960是德州仪器（TI）推出的八通道PWM LED驱动器，集成智能头电压监控（iHVM?）功能。主要特性包括：

• ?高精度驱动?：通道间电流匹配精度达0.3%（典型值），支持250kHz PWM调光。
• ?灵活配置?：支持4种HVM模式（2CH/4CH/8CH），适配不同DC/DC转换器需求。
• ?全面保护?：提供LED开路/短路检测（LOD/LSD）、FET开路/短路检测（FOD/FSD）及热关断（TSD）。
• ?集成功能?：内置5V稳压器、上电复位（POR）电路及相位偏移功能。

?2. 核心功能?

• ?驱动控制?：通过CTRL1-CTRL4引脚控制8通道输出，EN引脚全局使能。
• ?调光接口?：支持10%-100%模拟亮度调节（VADJ输入）与高频PWM调光。
• ?iHVM技术?：自动优化外部DC/DC输出电压，仅需单电阻配置，显著简化设计。
• ?保护机制?：故障时自动隔离异常通道并通过XFLT引脚输出错误状态（25%-100%占空比对应不同故障类型）。

?3. 典型应用?

• LCD-TV背光驱动
• 大电流LED照明系统

?4. 关键参数?

• ?电气特性?：工作电压10V-28V，最大输出电流100mA/通道，热阻θJA=71.2°C/W（TSSOP封装）。
• ?封装信息?：38引脚TSSOP（DA），符合RoHS标准，工作温度-40°C至+85°C。

?5. 设计优势?

• ?高效散热?：iHVM动态调整电压，降低外部FET功耗。
• ?简化布局?：内置相位偏移（13?s/通道）减少开关噪声。
• ?快速响应?：支持高达250kHz PWM调光，适用于动态背光场景。
