?TLC5951 24通道LED驱动器技术文档总结

TLC5951器件是一个 24 通道恒流灌电流驱动器。每个通道都有一个可单独调节的 4096 级脉宽调制 （PWM） 灰度 （GS） 亮度控制和 128 级恒流点校正 （DC）。点校正可调整通道和其他 LED 驱动器之间的亮度偏差。输出通道分为三组，每组八个通道。每个通道组都有一个 256 步全局亮度控制 （BC） 功能和一个单独的灰度时钟输入。

GS、DC 和 BC 数据可通过串行接口端口访问。DC 和 BC 可以通过专用串行接口端口进行编程。
*附件：tlc5951.pdf

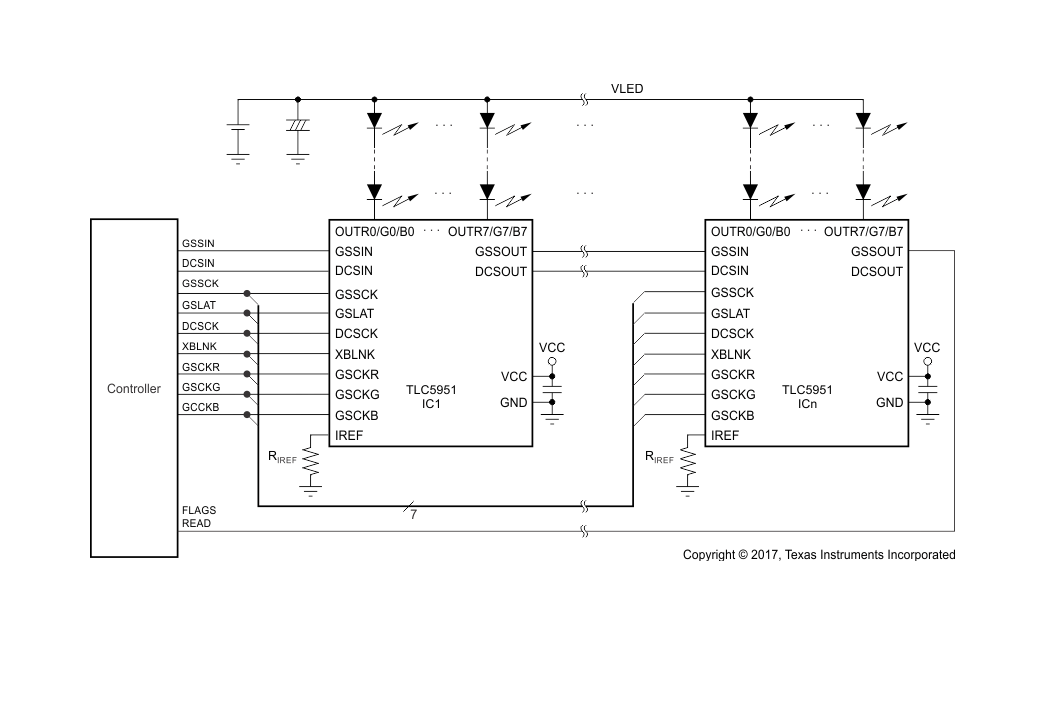

TLC5951器件具有三个错误检测电路，分别用于LED开路检测（LOD）、LED短路检测（LSD）和热错误标志（TEF）。LOD 检测 LED 损坏或断开，LSD 检测 LED 短路，TEF 指示过热情况。

特性

• 24通道恒流灌电流输出
• 电流能力：40 mA
• 带 PWM 的可选灰度 （GS） 控制：
  12 位（4096 步）、10 位（1024 步）、8 位（256 步）
• 三个独立的灰度时钟，用于三个颜色组
• 网点校正 （DC）：7 位（128 步）
• 每个颜色组的全局亮度控制 （BC）：8 位（256 步）
• 自动显示重复功能
• 用于 GS、BC 和 DC 数据的独立数据端口
• 每个数据端口之间的通信路径
• LED 电源电压高达 15 V
• V CC = 3 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±1.5%
  • 设备到设备 = ±3%
• CMOS逻辑电平I/O
• 数据传输速率：30 MHz
• 33 MHz灰度控制时钟
• 连续基极 LED 开路检测 （LOD）
• 连续基座 LED 短路检测 （LSD）
• 热关断 （TSD） 和自动重启
• 分组延迟以防止浪涌电流
• 工作环境温度：–40°C 至 85°C
• 封装：HTSSOP-38、QFN-40

参数

方框图

1. 产品概述?
TLC5951是德州仪器（TI）推出的24通道恒流灌电流型LED驱动芯片，专为全彩LED显示屏和广告牌设计，具有以下核心特性：

• ?通道配置?：24路独立通道，支持RGB三色分组（红/绿/蓝各8通道）。
• ?电流能力?：每通道最大40mA，通过外部电阻（RIREF）设定基准电流。
• ?控制功能?：
  • ?12位PWM灰度控制?（可选8/10/12位模式），4096级亮度调节。
  • ? 7位点校正（DC） ?：128级电流微调，校正通道间亮度偏差。
  • ? 8位全局亮度控制（BC） ?：256级分组亮度调节（红/绿/蓝独立控制）。
• ?保护机制?：LED开路检测（LOD）、短路检测（LSD）及热关断（TSD）功能。

?2. 关键特性?

• ?高精度电流输出?：通道间偏差±1.5%，器件间偏差±3%。
• ?灵活接口?：支持串行数据输入（GSSIN/DCSIN）和时钟同步（GSSCK/DCSCK）。
• ?多封装选项?：HTSSOP-38、VQFN-40、WQFN-40。
• ?工作条件?：电压3V-5.5V，温度范围-40°C至85°C。

?3. 应用场景?

• 全彩LED显示屏
• LED广告牌及标识系统

?4. 技术细节?

• ?热管理?：内置热关断（阈值163°C）及自动重启功能。
• ?噪声抑制?：分组延迟开启（24ns间隔）减少浪涌电流。
• ?数据接口?：支持288位灰度数据寄存器和216位配置寄存器。
