?TLC5928 16通道恒流LED驱动器技术文档总结

该TLC5928是一个16通道恒流灌电流LED驱动器。每个通道都可以通过将串行数据写入内部寄存器来打开/关闭。所有16个通道的恒流值由单个外部电阻器设置。

该TLC5928有两个错误检测电路：一个用于 LED 开路检测 （LOD），一个用于预热警告 （PTW）。LOD检测到LED断开或断开，当恒流输出导通时LED短路到GND。PTW 表示高温条件。
*附件：tlc5928.pdf

特性

• 16 通道，带开/关控制的恒流灌电流输出
• 35mA 能力（恒流灌电流）
• 10 ns 高速恒流开关瞬态时间
• 低导通时间误差
• LED 电源电压高达 17 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±1%
  • 设备到设备 = ±1%
• CMOS逻辑电平I/O
• 35 MHz 数据传输速率
• 20 ns 空白脉冲宽度
• 可读错误信息：
  • LED 开路检测 （LOD）
  • 预热警告 （PTW）
• 工作温度：–40°C 至 +85°C
• 应用
• LED视频显示屏
• 留言板
• 照明

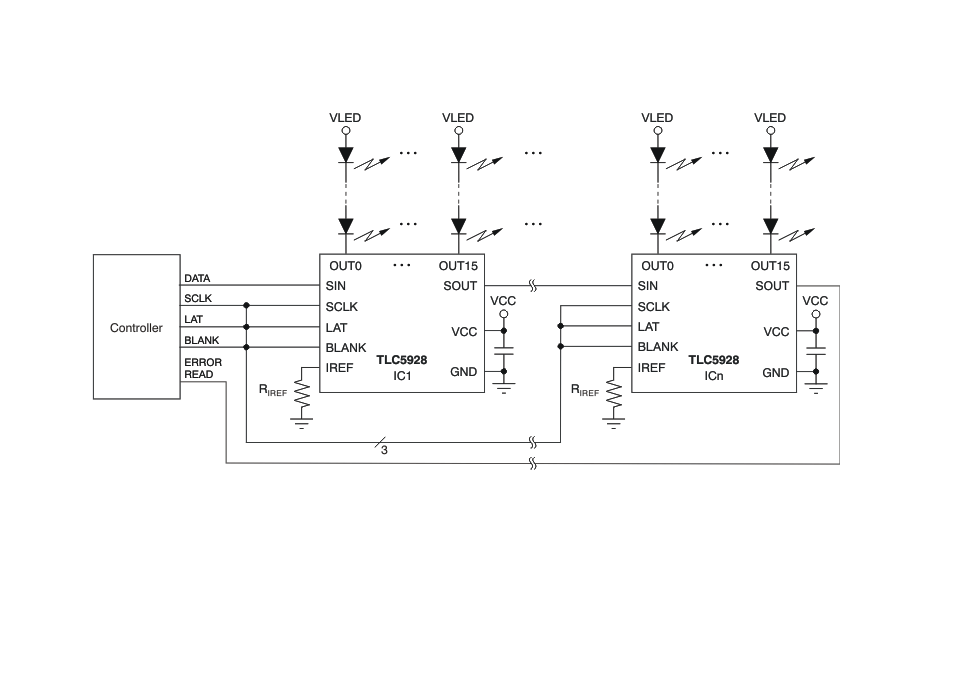

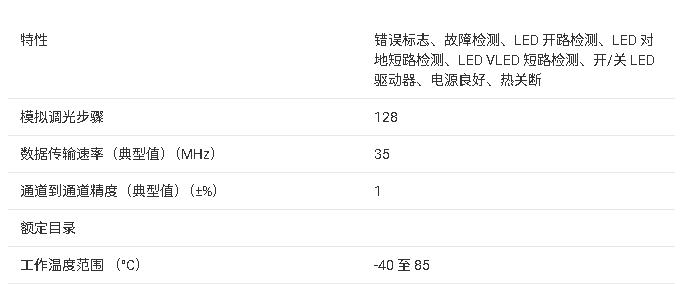

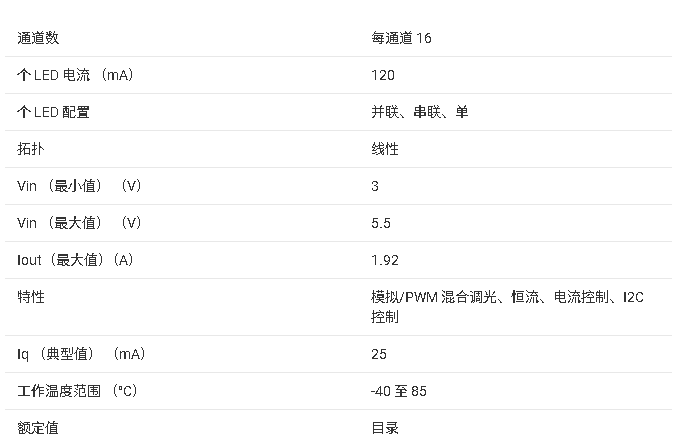

参数

方框图

?1. 核心特性?

• ?16通道恒流吸电流输出?：每通道支持35mA驱动能力，电流精度达±1%（通道间/器件间）。
• ?高速响应?：10ns瞬态切换时间，20ns消隐脉冲宽度，支持35MHz数据传输速率。
• ?宽工作范围?：供电电压3.0V-5.5V，LED电源电压最高17V，工作温度-40°C至+85°C。
• ?多重保护机制?：
  • ? LED开路检测（LOD） ?：检测LED断开或短路至GND，阈值电压0.3V（典型值）。
  • ? 预过热警告（PTW） ?：在结温超过+138°C时触发报警。

?2. 应用场景?

• LED视频显示屏、信息板、照明系统。

?3. 关键功能描述?

• ?电流设置?：通过外部电阻（RIREF）调节恒流值，计算公式为RIREF(kΩ) = (1.20V / IOLC(mA)) × 42，支持2mA-35mA范围。
• ?输出控制?：通过串行数据（SIN/SCLK）写入寄存器控制通道开关，LAT信号锁存数据，BLANK信号强制关闭所有输出。
• ?错误检测?：LOD和PTW状态通过SOUT引脚读取，数据在BLANK上升沿锁存。

?4. 封装与电气参数?

• ?封装选项?：SSOP-24、TSSOP-24、HTSSOP-24（带PowerPAD?）、QFN-24。
• ?电气极限?：最大供电电压6V，输出耐压18V，ESD防护等级HBM 2kV。

?5. 设计注意事项?

• ?布局建议?：缩短GND走线以减少寄生电感，避免信号干扰。
• ?上电初始化?：需先写入控制数据再启用输出，避免随机数据导致误触发。

?6. 典型性能曲线?

• 输出电流与电压关系、温度对电流精度影响等详见文档图表（如Figure 12-15）。
