?TLC5952 24通道恒流LED驱动器技术文档总结

TLC5952器件是一个 24 通道恒流灌电流驱动器。每个通道都可以使用内部寄存器数据打开或关闭。输出通道分为三组，每组八个通道。每个通道组都有 128 级全局亮度控制 （BC） 功能。开关数据和BC都可以通过串行接口写入。所有 24 个通道的最大电流值由单个外部电阻器设置。

TLC5952 器件具有三个错误检测电路：LED 开路检测 （LOD）、LED 短路检测 （LSD） 和热错误标志 （TEF）。错误检测通过串行接口读取。
*附件：tlc5952.pdf

特性

• 24通道恒流灌电流输出，带开关控制
• 当前能力：
  • 35 mA，16 个通道
  • 26.2 mA，用于 8 个通道
• 每个颜色组的全局亮度控制 （BC）：7 位（128 级），三组
• LED 电源电压高达 15 V
• V CC = 3 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±1%
  • 设备到设备 = ±3%
• CMOS逻辑电平I/O
• 数据传输速率：35 MHz
• 空白脉冲持续时间：15 ns
• 开路负载、短路负载和过热检测
• 热关断 （TSD） 和自动重启
• 延迟开关以防止浪涌电流
• 工作温度：–40°C 至 85°C
• 封装：HTSSOP-32、QFN-32

参数

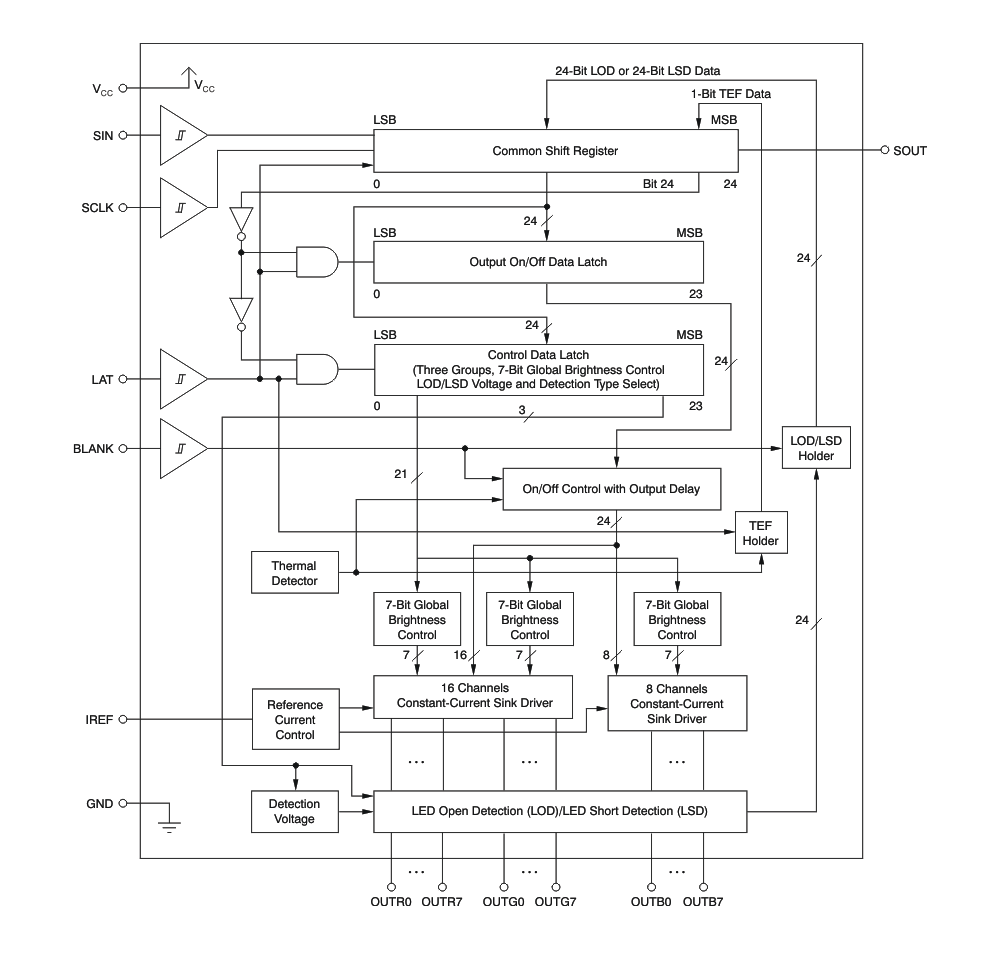

方框图

?1. 核心特性?

• ?24通道恒流驱动?：支持独立开关控制，通道分组为红(R)、绿(G)、蓝(B)三组（每组8通道），电流能力分别为：
  • 16通道（红/绿组）：最大35 mA
  • 8通道（蓝组）：最大26.2 mA
• ?全局亮度控制?：每组支持7位（128级）亮度调节，通过串行接口配置。
• ?高精度电流输出?：
  • 通道间误差：±1%
  • 器件间误差：±3%
• ?故障检测功能?：
  • LED开路检测（LOD）
  • LED短路检测（LSD）
  • 过温标志（TEF）及自动重启

?2. 关键参数?

• ?供电范围?：VCC = 3 V至5.5 V，LED电源电压最高15 V。
• ?数据速率?：35 MHz，支持级联多器件。
• ?工作温度?：-40°C至85°C，封装为HTSSOP-32或QFN-32。

?3. 应用场景?

• 全彩LED显示屏、LED广告牌等需要多通道高精度驱动的场景。

?4. 功能详解?

• ?电流设置?：通过外部电阻RIREF设定最大输出电流，计算公式：
  • OUTRn/Gn电流 = 40 × (1.20 V / RIREF)
  • OUTBn电流 = 30 × (1.20 V / RIREF)
• ?延迟开关?：避免多通道同时导通引起的浪涌电流。
• ?热保护?：结温超过165°C时关闭输出，低于155°C时自动恢复。

?5. 寄存器与接口?

• ?数据写入?：通过串行接口（SIN/SCLK/LAT）配置24位数据锁存器，支持：
  • 开关控制数据（MSB=0时写入）
  • 亮度控制及检测模式数据（MSB=1时写入）
• ?状态读取?：通过SOUT引脚输出故障状态（LOD/LSD/TEF）。

?6. 设计建议?

• ?PCB布局?：VCC引脚需就近放置10 nF去耦电容，LED电源需额外滤波。
• ?散热?：建议焊接裸露焊盘以降低热阻（RθJA = 28.3°C/W）。
