?TLC5923 16通道LED驱动器技术文档总结

TLC5923是一个 16 通道恒流灌电流驱动器。每个通道都有一个开/关状态和一个 128 级可调恒流灌电流（点校正）。点校正可调整 LED、LED 通道和其他 LED 驱动器之间的亮度变化。点校正和开/关状态都可以通过串行数据接口访问。单个外部电阻器设置所有 16 个通道的最大电流。

该TLC5923具有两个错误信息电路。LED 开路检测 （LOD） 表示输出端子处的 LED 断开或断开。热误差标志 （TEF） 表示过热情况。
*附件：tlc5923.pdf

特性

• 16 个通道
• 驱动能力
  • 0 至 80 mA（恒流灌电流）
• 恒流精度：±1%（典型值）
• 串行数据接口
• 快速开关输出：T r / 吨 f = 10ns（典型值）
• CMOS电平输入/输出
• 30 MHz 数据传输速率
• V CC = 3.0 V 至 5.5 V
• 工作温度 = –40°C 至 85°C
• LED 电源电压高达 17 V
• 32引脚HTSSOP（PowerPAD）和QFN封装
• 点校正
  • 7 位（128 步）
  • 每个通道可单独调节
• 受控浪涌电流
• 错误信息
  • LOD：LED开路检测
  • TEF：热错误标志

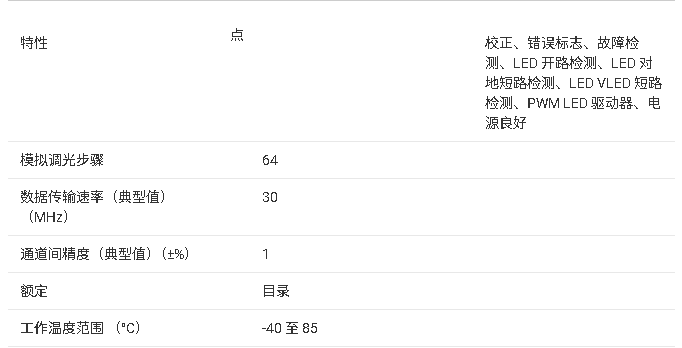

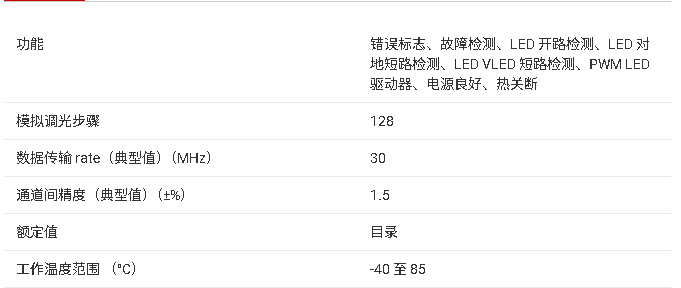

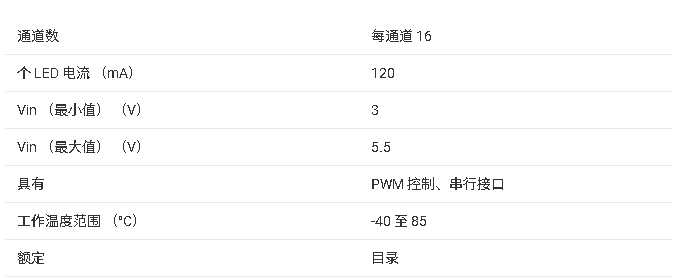

参数

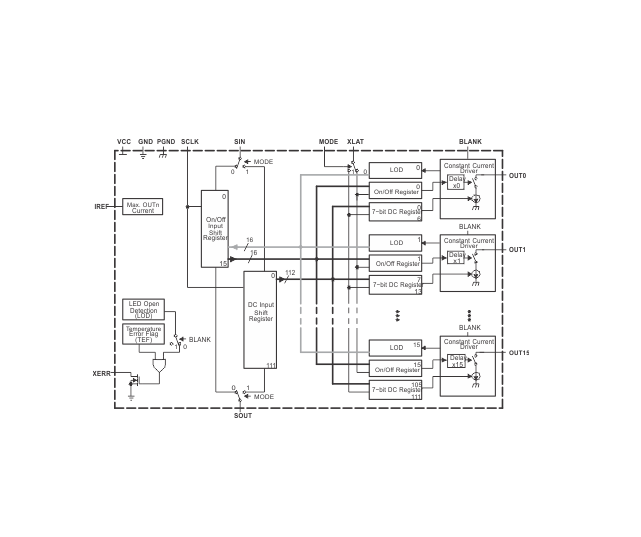

方框图

?1. 产品概述?
TLC5923是德州仪器（TI）推出的16通道恒流吸收型LED驱动芯片，专为多色/全彩LED显示、背光及照明应用设计。关键特性包括：

• ?通道配置?：16路独立通道，每通道支持0-80mA恒流输出（精度±1%典型值）
• ?点校正功能?：7位（128级）可调电流，用于补偿LED亮度差异
• ?接口?：30MHz高速CMOS串行数据接口
• ?工作条件?：电压3.0-5.5V，温度范围-40°C至85°C
• ?封装?：32引脚HTSSOP（带PowerPAD?）和QFN封装

?2. 核心功能?

• ?恒流控制?：通过外部电阻R(IREF)设置最大电流（公式：I_MAX = 1.24V/R(IREF) × 40）
• ?动态亮度调节?：
  • 点校正模式（MODE=H）：112位串行数据配置各通道电流比例（0%-100%）
  • 开关控制模式（MODE=L）：16位数据控制通道开关状态
• ?延迟输出?：通道间20ns级联延迟，降低浪涌电流
• ?错误检测?：
  • LED开路检测（LOD）：输出电压<0.3V时触发
  • 过热标志（TEF）：结温>160°C时激活

?3. 电气特性?

• ?输出能力?：单通道最大80mA，总功耗见热阻参数（如HTSSOP封装在85°C时2.765W）
• ?时序参数?：
  • 数据建立/保持时间10ns（典型值）
  • 输出响应延迟60ns（BLANK控制）
• ?保护机制?：ESD防护（HBM 2kV），反极性保护

?4. 应用场景?

• LED显示屏（单色/多色/全彩）
• 广告牌背光
• 汽车/工业照明系统
• 需要通道间亮度校准的高精度LED阵列

?5. 设计支持?

• 提供 cascading 级联方案（最多支持n片芯片串联）
• 热管理建议：PowerPAD?需焊接至PCB散热层
• 配套设计资源：参考SLMA002（散热指南）、SLUA271（布局规范）
