?TLC5940 16通道LED驱动器技术文档总结

TLC5940是一个 16 通道恒流灌电流 LED 驱动器。每个通道都有一个 可单独调节的 4096 级灰度 PWM 亮度控制和 64 级恒流 接收（点校正）。点校正可调整 LED 通道之间的亮度变化 和其他 LED 驱动器。点校正数据存储在集成的EEPROM中。两者都灰度 控制和点校正可通过串行接口访问。单个外部电阻 设置所有 16 个通道的最大电流值。

该TLC5940具有两个错误信息电路。LED 开路检测 （LOD） 表示输出端子处的 LED 损坏或断开。热错误标志 （TEF） 表示过热情况。
*附件：tlc5940.pdf

特性

• 16 个通道
• 12 位（4096 步）灰度 PWM 控制
• 点校正
  • 6 位（64 步）
  • 可存储在集成 EEPROM 中
• 驱动能力（恒流灌电流）
  • 0 mA 至 60 mA （V CC < 3.6 V）
  • 0 mA 至 120 mA （V CC > 3.6 V）
• LED 电源电压高达 17 V
• V CC = 3 V 至 5.5 V
• 串行数据接口
• 受控浪涌电流
• 30 MHz 数据传输速率
• CMOS 电平 I/O
• 错误信息
  • LOD：LED开路检测
  • TEF：热错误标志

参数

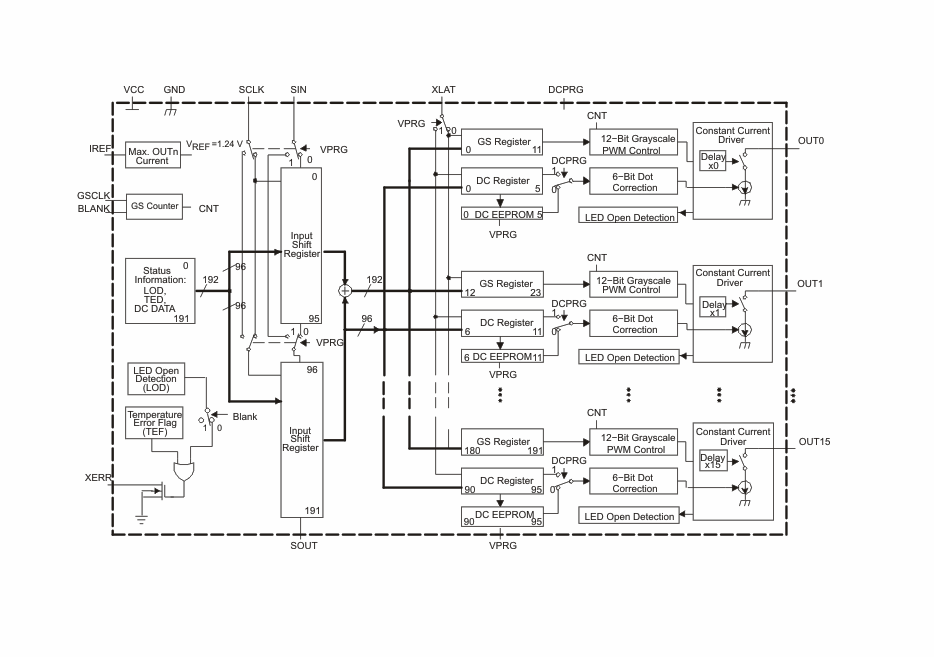

方框图

?1. 核心功能?

• ?16通道恒流驱动?：每通道支持独立可调的12位（4096级）灰度PWM控制及6位（64级）点校正功能，点校正数据可存储于内置EEPROM。
• ?驱动能力?：
  • VCC < 3.6V时：0-60mA
  • VCC > 3.6V时：0-120mA
• ?工作电压?：VCC范围3V至5.5V，LED电源电压最高17V。
• ?串行数据接口?：支持30MHz数据传输速率，CMOS电平I/O。

?2. 关键特性?

• ? 点校正（Dot Correction） ?：通过6位数据调节各通道亮度差异，数据可保存至EEPROM。
• ?错误检测?：
  • ? LED开路检测（LOD） ?：识别LED断开或损坏。
  • ? 热错误标志（TEF） ?：过温保护（阈值典型值160°C）。
• ?延迟控制?：通道间输出延迟（20ns/通道），减少浪涌电流。

?3. 应用场景?

• 单色/多色/全彩LED显示屏
• LED广告牌、背光驱动
• 大电流LED通用驱动

?4. 封装与尺寸?

• ?HTSSOP-28?：9.7mm × 4.4mm
• ?VQFN-32?：5.0mm × 5.0mm
• ?PDIP-28?：35.69mm × 6.73mm

?5. 电气特性?

• ?绝对最大额定值?：
  • 输入电压：-0.3V至6V
  • 输出电流：130mA（连续）
• ?ESD防护?：HBM ±2000V，CDM ±500V。

?6. 控制逻辑?

• ?串行接口?：通过SCLK、SIN、XLAT信号配置灰度与点校正数据，支持级联多设备。
• ? 状态输出（XERR） ?：开漏输出，指示LOD/TEF错误。

?7. 设计支持?

• ?布局建议?：VCC需就近放置去耦电容，GND布线需宽以减少阻抗。
• ?功耗计算?：需考虑VCC电流、输出压降及PWM占空比。

?8. 文档结构?

• 包含特性描述、引脚定义、电气参数、时序图、应用电路及封装信息，覆盖硬件设计全流程需求。
