?TLC59281 16通道恒流LED驱动器技术文档摘要

该TLC59281是一个16通道恒流灌电流LED驱动器。每个通道都可以通过将串行数据写入内部寄存器来打开/关闭。所有16个通道的恒流值由单个外部电阻器设置。
*附件：tlc59281.pdf

特性

• 16 通道，带开/关控制的恒流灌电流输出
• 35mA 能力（恒流灌电流）
• 10 ns 高速恒流开关瞬态时间
• 低导通时间误差
• LED 电源电压高达 17 V
• V CC = 3.0 V 至 5.5 V
• 恒流精度：
  • 通道间 = ±1%
  • 设备到设备 = ±1%
• CMOS逻辑电平I/O
• 35 MHz 数据传输速率
• 20 ns 空白脉冲宽度
• 工作温度：–40°C 至 +85°C
• 应用
• LED视频显示屏
• 留言板
• 照明

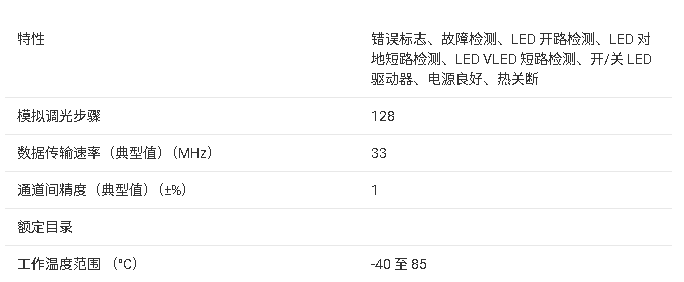

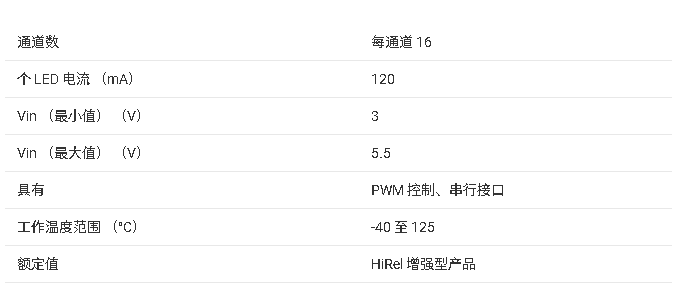

参数

方框图

?1. 产品概述?
TLC59281是德州仪器(TI)推出的16通道恒流灌电流LED驱动器，专为LED显示屏、信息板和照明应用设计。关键特性包括：

• 16个独立可控通道，每通道最大35mA恒流输出
• 通道间电流精度±1%，器件间精度±1%
• 高速响应：10ns开关瞬态时间，35MHz数据传输率
• 宽工作电压：LED电源可达17V，逻辑电源3.0-5.5V
• 工作温度范围：-40℃至+85℃

?2. 核心功能?

• ?恒流控制?：通过单个外部电阻(RIREF)设置所有通道电流值（2-35mA），计算公式：RIREF(kΩ) = (1.20V/IOLC(mA))×42
• ?动态控制?：
  • 通过串行接口(SIN/SCLK)写入16位寄存器控制各通道开关
  • BLANK引脚可强制关闭所有输出
  • 数据锁存(LAT)上升沿更新输出状态

?3. 电气特性?

• 参考电压VIREF：1.20V典型值
• 恒流误差：
  • 通道间±1%（典型值）
  • 器件间±1%（典型值）
• 开关特性：
  • 输出上升/下降时间：30ns（最大值）
  • 传播延迟：30ns（最大值）

?4. 封装与订购信息?
提供两种封装选项：

• SSOP-24/QSOP-24（型号后缀DBQ）
• QFN-24（型号后缀RGE）
  订购代码包含运输包装选项（卷带/管装）

?5. 应用设计要点?

• ?布局建议?：加宽地线以减少寄生电感，避免高速开关引起的噪声
• ?上电初始化?：需先写入控制数据再启用输出，建议初始保持BLANK为高
• ?热管理?：QFN封装需将散热焊盘连接至PCB地平面

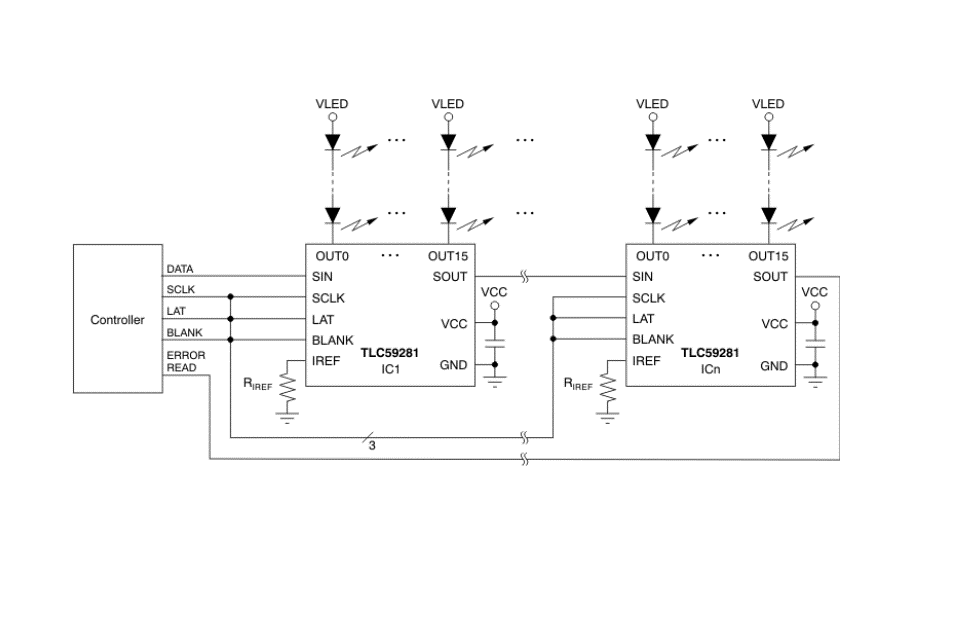

?6. 典型应用电路?
支持多器件级联，通过SOUT引脚串联数据实现扩展控制，适用于大规模LED阵列驱动。
