TLC6946 16通道、16位ES-PWM恒流LED驱动器技术手册

在高密度、细间距LED面板应用中，多通道LED驱动器的性能需求不断增加，以实现高复用、高PWM分辨率和高刷新率。为了满足严格的显示质量要求，LED驱动器必须具备解决不同LED矩阵应用场景中的各种问题的能力。

TLC694x 器件是一款 16 通道恒流灌电流 LED 驱动器。每个通道具有可单独调节的 65,536 级 PWM 灰度控制。所有 16 个通道的最大恒流值由单个外部电阻器设置，该电阻具有 128 级全局亮度控制，范围为 0.3 mA 至 25 mA。
*附件：tlc6946.pdf

TLC694x 器件集成了增强型电路，可解决细间距 LED 显示应用中的各种显示问题：低灰度均匀性问题、耦合问题、重影问题和毛毛虫问题。

TLC694x 器件具有 LED 开路检测功能，错误检测结果可通过串行数据接口端口读取。热关断和 IREF 电阻短路保护可确保更高的系统可靠性。TLC694x 器件还具有智能省电模式，当所有输出关闭时，该模式将总电流消耗设置为 1 mA（典型值）。

特性

• 电源电压范围
  • VCC电压范围：3 V 至 5.5 V
  • VLED的电压范围：高达 V CC + 0.3 伏
• 16 个恒流吸收通道
  • 0.3 mA 至 25 mA （3 V ≤ V CC ≤ 5.5 V）
  • 通道电流偏差：±1%（典型值）
  • 器件电流偏差：±1%（典型值）
  • 低拐点电压：10 mA 时为 0.3 V（典型值）
• 7 位（128 级）全局亮度控制 （BC）
• 16位（65,536步）增强型频谱PWM灰度控制
• 内置内存支持 32 次多路复用 TLC6946 和 48 次多路复用 TLC6948
• LED显示屏性能增强
  • 低灰度均匀性改进
  • 消除低灰度耦合问题
  • 去除重影和消除毛毛虫
• 高速串行数据接口
  • 数据移位时钟：33 MHz（最大值）
  • 灰度控制时钟：33 MHz（最大）
  • 支持双边灰度控制
• 诊断和保护
  • LED 开路检测 （LOD）
  • IREF 电阻短路保护 （ISP）
  • 热关断 （TSD）
• 智能省电模式

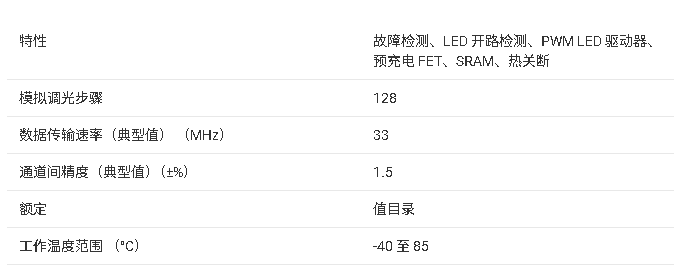

参数

方框图

?1. 核心特性?

• ?电源范围?：VCC 3V至5.5V，VLED最高支持VCC+0.3V
• ?通道配置?：
  • 16路恒流吸收通道，电流范围0.3mA至25mA
  • 典型通道间偏差±1%，器件间偏差±1%
  • 低拐点电压：10mA时典型值0.3V
• ?控制功能?：
  • 7位全局亮度控制（128级）
  • 16位增强型PWM灰度控制（65,536级）
  • 支持32/48路复用（TLC6946/TLC6948）
• ?显示增强技术?：
  • 低灰度均匀性优化
  • 消除拖影和蠕虫效应

?2. 关键应用场景?

• 单色/多色/全彩LED显示屏
• 高刷新率LED视频显示
• 高密度小间距LED矩阵

?3. 技术亮点?

• ?诊断保护?：
  • LED开路检测（LOD）
  • IREF电阻短路保护（ISP）
  • 热关断（TSD）
• ?智能节能?：待机模式典型功耗1mA
• ?高速接口?：
  • 数据移位时钟最高33MHz
  • 支持双沿灰度控制

?4. 封装信息?

• ?TLC6946?：SSOP-24（8.65×3.9mm）或VQFN-24（4×4mm）
• ?TLC6948?：同封装尺寸，支持更高复用度

?5. 典型应用架构?

• 级联设计支持多芯片协同工作
• 单电阻（RIREF）设定最大输出电流
• 支持热焊盘连接增强散热

文档包含完整的技术参数、时序图、封装尺寸及典型应用电路设计指南，适用于高密度LED显示系统的开发需求。
