?TLC59482 16通道PWM LED驱动器技术文档总结

该TLC59482是一个 16 通道恒流灌电流驱动器。每个通道都有一个可单独调节的脉宽调制 （PWM） 灰度 （GS） 亮度控制，有 65,536 个步长。所有通道都有 64 级全局亮度控制 （BC）。BC 与其他 LED 驱动器一起调整亮度偏差。GS 和 BC 数据可通过串行接口端口访问。
*附件：tlc59482.pdf

特性

• 16 个恒流灌电流输出通道
• 具有最大 BC 数据的灌电流能力：
  • 1 mA 至 35 mA （V CC ≤ 3.6 V）
  • 1 mA 至 45 mA （V CC > 3.6 V）
• 全局亮度控制 （BC）：
  • 6 位（64 步），范围为 0% 至 100%（默认为 50%）
• LED 电源电压：高达 10 V
• VCC：3.0 V 至 5.5 V
• 恒流精度：
  • 通道间：±1%（典型值），±2.5%（最大值）
  • 器件间：±2%（典型值），±4%（最大值）
• 数据传输速率：30 MHz
• 灰度控制时钟：33 MHz
• 自动显示重复
• 自动数据刷新
• 显示定时复位
• 四通道分组延迟开关，防止浪涌电流
• 工作温度：–40°C 至 +85°C

参数

方框图

?1. 核心特性?

• ?通道配置?：16路恒流吸收输出，单通道电流能力1-35mA（VCC≤3.6V）或1-45mA（VCC>3.6V）
• ?亮度控制?：
  • 6位全局亮度调节（64级，0%-100%范围，默认50%）
  • 每通道独立16位PWM灰度控制（65,536级）
• ?精度指标?：
  • 通道间恒流精度±1%（典型值）/±2.5%（最大值）
  • 器件间恒流精度±2%（典型值）/±4%（最大值）
• ?工作参数?：
  • 支持LED电源电压高达10V
  • VCC范围3.0V-5.5V
  • 数据速率30MHz，灰度时钟33MHz

?2. 关键功能?

• ?电流设置?：通过IREF引脚外接电阻（1.06kΩ-47.8kΩ）设定最大输出电流，公式：RIREF(kΩ) = (1.20V/IOLCMax(mA)) × 39.8
• ?增强型PWM控制?：
  • 将显示周期分为128段，实现平滑亮度过渡
  • 支持自动显示重复和自动数据刷新功能
• ?抗干扰设计?：
  • 输出通道分4组延迟开关（间隔5ns），抑制浪涌电流
  • 内置ESD保护电路（HBM 3000V/CDM 2000V）

?3. 寄存器架构?

• ?16位公共移位寄存器?：用于串行数据输入（通过SIN/SCLK）
• ?三级灰度数据锁存器?：
  • 第一级：接收移位寄存器数据
  • 第二级：通过LATGS命令更新
  • 第三级：控制实际PWM输出
• ?功能控制锁存器?：配置BC值、自动刷新模式、定时复位等

?4. 典型应用?

• LED视频显示屏
• LED广告牌

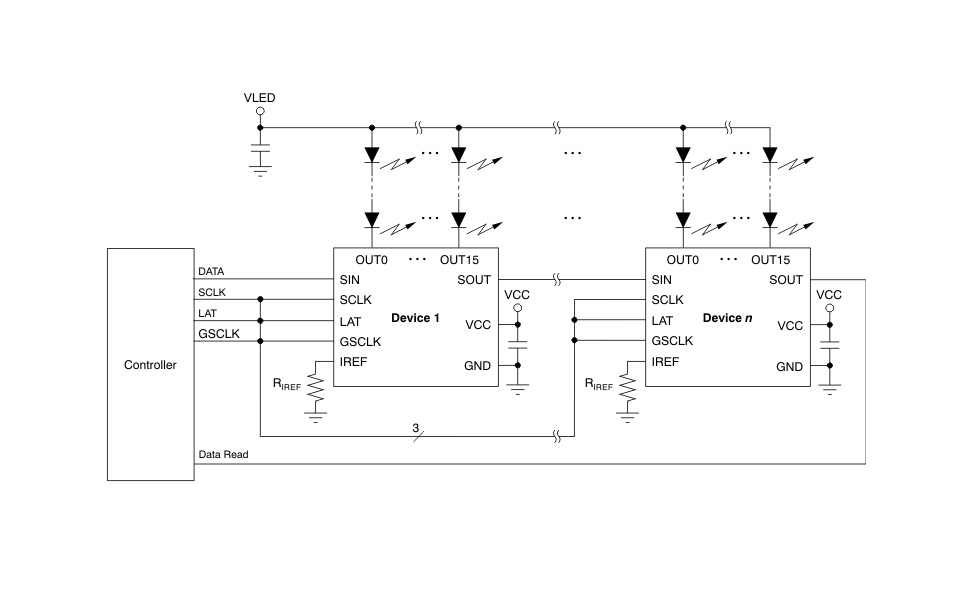

• 多器件级联系统（通过SOUT引脚实现）

?5. 封装选项?

• SSOP-24（DBQ）和QFN-24（RGE）封装
• 工作温度范围：-40°C至+85°C

文档还包含详细的电气特性参数、时序图、封装尺寸及订购信息，为设计高精度LED驱动系统提供完整的技术参考。
