?TLC5949 16通道LED驱动器数据手册总结

TLC5949 是一款 16 通道恒流灌电流 LED 驱动器。每个通道都有一个可单独调节的脉宽调制 （PWM） 灰度 （GS） 亮度控制，有 4096 个档次。所有通道都有一个 128 级全局亮度控制 （BC）。BC 与其他 LED 驱动器一起调整亮度偏差。GS 和 BC 数据可通过串行接口端口访问。

该TLC5949有六个错误标志：LED开路检测（LOD）、LED短路检测（LSD）、输出漏电检测（OLD）、参考电流端子短信号检测（ISF）、预热警告（PTW）和热错误标志（TEF）。错误检测结果可以通过串行接口端口读取。
*附件：tlc5949.pdf

特性

• 16 个恒流灌电流输出通道
• 最大 BC 数据的
  灌电流能力：2 mA 至 45 mA
• 全局亮度控制 （BC）：
  • 7 位（128 步），范围为 25% 至 100%
• 具有增强频谱或传统 PWM 的灰度控制 （GS）：
  • 12 位（4096 步）
• LED 电源电压：高达 10 V
• VCC：3.0 V 至 3.6 V
• 恒流精度：
  • 通道间：±0.6%（典型值），±2%（最大值）
  • 器件到器件：±1%（典型值），±4%（最大值）
• 数据传输速率：33 MHz
• 灰度控制时钟：33 MHz
• 自动显示重复和自动数据刷新
• 显示定时复位
• 省电模式，可将VCC电流降至最低
• 具有隐形检测
  模式 （IDM） 的 LOD 和 LSD
• 输出泄漏检测 （OLD）
• 电流参考端子短标志 （ISF）
• 热关断 （TSD） 和错误标志 （TEF）
• 预热警告 （PTW）
• 四通道分组延迟开关，防止浪涌电流
• 工作温度：–40°C 至 +85°C

参数

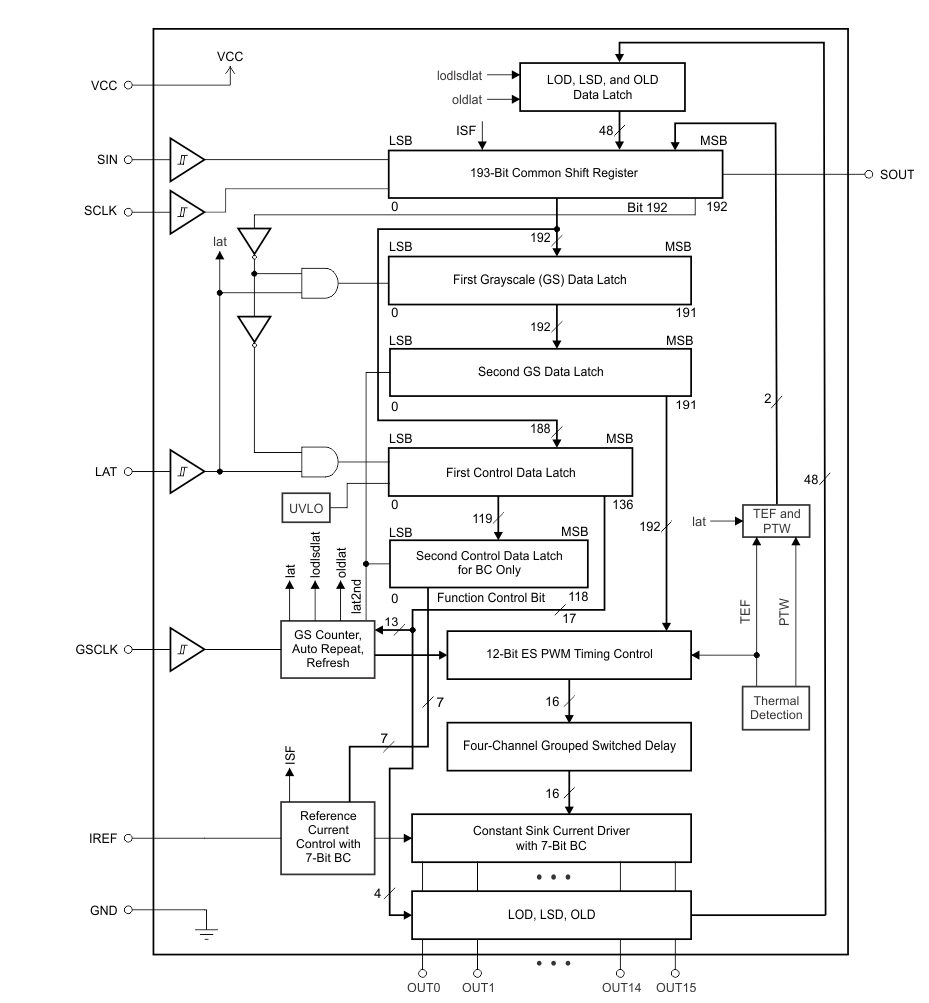

方框图

?1. 概述?
TLC5949是德州仪器（TI）推出的16通道恒流灌电流LED驱动器，专为LED显示屏和广告牌设计。其主要特性包括：

• ?16通道独立控制?：每通道输出电流可调（2mA至45mA）
• ?12位PWM灰度控制?（4096级）和7位全局亮度控制（BC，128级）
• ? 增强型频谱PWM（ES-PWM） ?：支持传统PWM和ES-PWM模式
• ?全面自诊断功能?：包括LED开路/短路检测（LOD/LSD）、输出漏电检测（OLD）、热警告（PTW）及热关断（TSD）
• ?33MHz高速数据传输?：支持多器件级联

?2. 关键特性?

• ?电流精度?：
  • 通道间偏差±0.6%（典型值），±2%（最大值）
  • 器件间偏差±1%（典型值），±4%（最大值）
• ?工作电压?：VCC 3.0V–3.6V，LED电源电压最高10V
• ?温度范围?：-40°C至+85°C

?3. 功能模块?

• ? 全局亮度控制（BC） ?：通过7位数据（0x00–0x7F）调节输出电流为最大值的25%–100%。
• ? 灰度控制（GS） ?：
  • 12位分辨率（0x000–0xFFF），支持4096级亮度
  • 可选常规PWM或ES-PWM模式，后者通过分段驱动降低EMI
• ?自动功能?：
  • ?自动显示重复?（DSPRPT）：循环执行显示周期
  • ?自动数据刷新?：允许异步更新GS/BC数据

?4. 诊断与保护?

• ?故障检测?：
  • LOD/LSD：可编程阈值检测LED开路/短路
  • OLD：检测输出关闭时的漏电流
  • ISF：IREF引脚短路标志
• ?热管理?：
  • 预热警告（PTW，+138°C典型值）
  • 热关断（TEF，+165°C典型值）并强制关闭输出

?5. 应用电路?

• 支持多器件级联，通过SIN/SOUT串行接口扩展通道数。
• 典型应用包括LED视频显示屏、广告牌及工业照明控制。

?6. 封装与订购信息?

• ?封装选项?：
  • DBQ（SSOP-24）
  • PWP（HTSSOP-24，带PowerPAD散热焊盘）
• 工作温度范围：-40°C至+85°C

?7. 设计支持?

• 提供典型电路图、时序图和参数测量方法，便于系统集成。

该器件通过高集成度和诊断功能，显著提升LED系统的可靠性和设计灵活性。
