?TLC59116-Q1 16通道LED驱动芯片技术文档总结

TLC59116-Q1 是 I^2^C-Bus控制的16通道LED驱动器 针对红/绿/蓝/琥珀 （RGBA） 混色和背光应用进行了优化。每个 LED 输出有自己的 8 位分辨率（256 步）固定频率单独 PWM 控制器，可 工作频率为 97kHz，占空比可在 0% 至 99.6% 之间调节。

单独的PWM控制器允许将每个LED设置为特定的亮度值。 附加的 8 位分辨率（256 步）组 PWM 控制器具有固定频率 190 Hz，频率在 24 Hz 至每 10.73 秒一次之间，占空比 可在 0% 到 99.6% 之间调节。组 PWM 控制器使所有 LED 变暗或闪烁，并具有相同的 价值。
*附件：tlc59116-q1.pdf

每个 LED 输出可以关闭、打开（无 PWM 控制）或在其单独的 PWM 控制器上设置 单个和组 PWM 控制器值的值。

TLC59116-Q1 的工作电源电压范围为 3 V 至 5.5 V，输出为 17 V 耐受。LED 可以直接连接到 TLC59116-Q1 器件输出。

软件可编程LED组和三个子呼叫I^2^C型总线 地址允许所有或定义的 TLC59116-Q1 设备组响应公共 我^2^C 总线地址，例如，允许所有相同颜色的 LED 同时打开或关闭或跑马灯追逐效果，从而最小化 我^2^C 总线命令。

四个硬件地址引脚允许同一总线上最多有 14 个设备。

软件复位 （SWRST） 调用允许主站执行 TLC59116-Q1 的复位 通过 I^2^C 总线，与上电复位 （POR） 相同，即 将寄存器初始化为默认状态，导致输出设置为高电平（LED熄灭）。这 允许以简单快捷的方式将所有设备寄存器重新配置为相同的条件。

特性

• 16 个 LED 驱动器（每个输出可编程为关、开、可编程 LED 亮度或
  可编程组调光
  和闪烁与单个 LED 亮度混合）
• 16 个恒流输出通道
• 每个LED
  输出的256级（8位）线性可编程亮度，使用97 kHz PWM信号从完全关闭（默认）到最大
  亮度不等
• 256 级组亮度控制允许一般调光
  [使用 190Hz PWM 信号从完全关闭到最大
  亮度（默认）]
• 256 步群闪烁，频率可编程范围为
  24 Hz 至 10.73 秒，占空比范围为 0% 至 99.6%
• 四个硬件地址引脚允许将 14 个 TLC59116-Q1 器件连接到同一个 I^2^C总线
• 四个软件可编程 I^2^C 总线地址（一个 LED 组呼叫地址和三个 LED 子呼叫地址）允许以任意组合同时寻址设备组
• 软件复位功能（SWRST调用）允许通过i复位设备^2^C总线
• 多达 14 个可能的硬件可调的单独 I^2^每个器件的 C总线地址，以便每个器件都可以编程
• 开路负载和过温检测模式，用于检测
  单个 LED 错误
• 输出状态更改可在确认或停止
  命令上编程，以逐字节或同时
  更新所有输出（默认在停止时更改）
• 通过外部电阻调节输出电流
• 恒定输出电流范围：5mA 至 120mA
• 最大输出电压：17 V
• 25 MHz内部振荡器无需外部元件
• 1 MHz 快速模式增强版 （FMT） 兼容 I^2^C-Bus接口，SDA输出具有30mA高驱动能力，用于驱动高电容总线
• 内部上电复位
• SCL 和 SDA 输入上的噪声滤波器
• 上电无故障
• /复位
• 支持热插入
• 低待机电流
• 3.3 V 或 5 V 电源电压
• 5.5 V 容差输入
• 28引脚薄型收缩小外形封装（TSSOP） （PW-28）
• –40°C 至 +105°C 工作温度

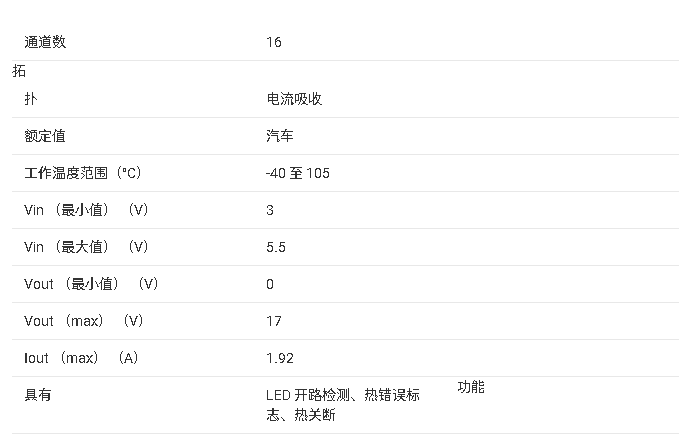

参数

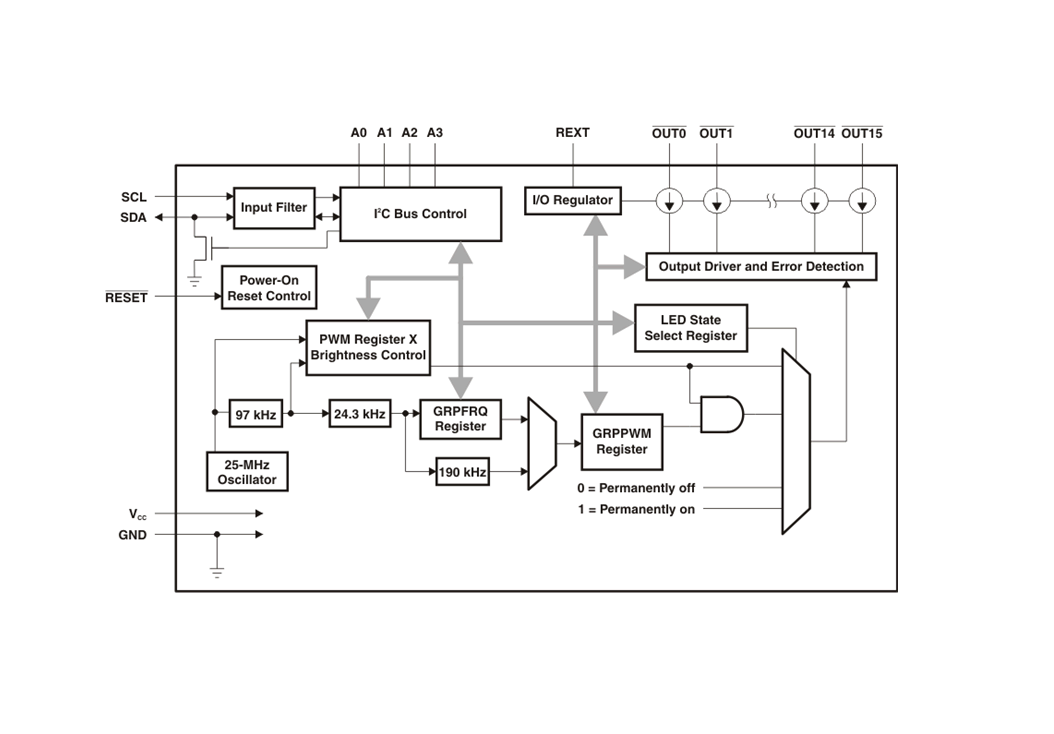

方框图

?1. 产品概述?
TLC59116-Q1是德州仪器（TI）推出的汽车级16通道恒流LED驱动芯片，支持I?C总线控制，专为RGB混光及背光应用优化。核心特性包括：

• ?16路独立驱动?：每路输出可编程为关闭、常亮、PWM调光或混合模式（独立调光+全局闪烁/调光）。
• ?高精度控制?：
  • 独立PWM（97kHz，8位分辨率，0%-99.6%占空比）
  • 全局PWM（190Hz或可调频率24Hz-10.73秒，8位分辨率）
• ?灵活编址?：
  • 4个硬件地址引脚支持14个设备共享I?C总线
  • 3个子呼叫地址+1个全局呼叫地址，支持分组控制
• ?故障检测?：开路、过温保护及错误状态寄存器（EFLAG1/2）。

?2. 关键参数?

• ?电气特性?：
  • 工作电压：3V-5.5V
  • 输出电流范围：5mA-120mA（通过外部电阻REXT调节）
  • 输出耐压：17V
  • 工作温度：-40°C至+105°C
• ?封装?：28引脚TSSOP（PW-28，9.7mm×4.4mm）。

?3. 功能模块详解?

• ?亮度控制?：
  • 每通道独立PWM寄存器（PWM0-PWM15）
  • 全局调光（GRPPWM）和闪烁频率（GRPFREQ）寄存器
• ?输出模式?：通过LEDOUT0-LEDOUT3寄存器配置每通道为关闭/常亮/独立调光/混合模式。
• ?I?C通信?：
  • 支持标准模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz）
  • 软件复位（SWRST Call）功能可通过总线重置设备。

?4. 应用场景?

• 汽车中控按钮背光、仪表盘指示灯
• 通用RGB LED照明系统

?5. 设计支持?

• ?热管理?：需计算最大允许功耗（PD(max) = (TJ(max) - TA)/θJA）。
• ?布局建议?：加强接地连接，远离噪声源，宽走线承载LED电流。

?6. 附加资源?

• 评估模块：TLC59116EVM-390、TLC59116FEVM-571
• 相关文档：SLDS223A（数据手册）、SLVU296/SLVU367（用户指南）。

该芯片通过高集成度和灵活配置，适用于需多通道精密LED控制的汽车电子及工业场景。
