?TLC5973 3通道12位PWM恒流LED驱动器 技术文档总结

该TLC5973是一款易于使用的3通道、50 mA恒定灌电流LED驱动器。单线、
3 Mbps 串行接口 （EasySet） 提供了一种最大限度地降低布线成本的解决方案。LED 驱动器提供 12 位脉宽调制 （PWM） 分辨率。显示重复率在 2.9 kHz（典型值）下实现，集成了 12 MHz 灰度 （GS） 时钟振荡器。该驱动程序还提供无限级联功能。

所有输出灌电流均可由外部电阻器设置。该TLC5973具有内部分流稳压器，可用于更高VCC电源电压应用。
*附件：tlc5973.pdf

特性

• 三个恒定灌电流通道
• 当前能力：
  • 每通道 2 mA 至 35 mA （VCC ≤ 4.0 V）
  • 每通道 2 mA 至 50 mA（VCC > 4.0 V）
• 带 PWM 的灰度 （GS） 控制：
  • 12 位（4096 步）
• 单线接口 （EasySet）
• 电源 （VCC） 电压范围：
  • 3 V 至 6 V
• OUT 引脚最大电压：高达 21 V
• 集成分流稳压器
• 数据传输最大速率：
  • 每秒比特数 （bps）：3 Mbps
• 内部GS时钟振荡器：12 MHz（典型值）
• 显示重复率：2.9 kHz（典型值）
• 输出延迟开关，防止浪涌电流
• 无限设备级联
• 工作温度：–40°C 至 85°C

参数

方框图

?1. 核心特性?

• ?通道与电流?：
  • 3通道恒流驱动，每通道电流范围：
    • 2 mA至35 mA（VCC ≤ 4.0 V）
    • 2 mA至50 mA（VCC > 4.0 V）
  • 12位PWM灰度控制（4096级调光）。
• ?接口与效率?：
  • 单线串行接口（EasySet?），最高数据传输速率3 Mbps。
  • 内置12 MHz灰度时钟振荡器，典型显示刷新率2.9 kHz。
• ?电源与扩展?：
  • 工作电压范围：3 V至6 V（无内部稳压器模式），支持最高21 V输出。
  • 集成分流稳压器，支持更高输入电压（6 V至24 V）。
  • 无限级联能力，减少布线成本。

?2. 应用场景?

• ?主要用途?：RGB LED集群灯显示，如全彩灯具、装饰照明。

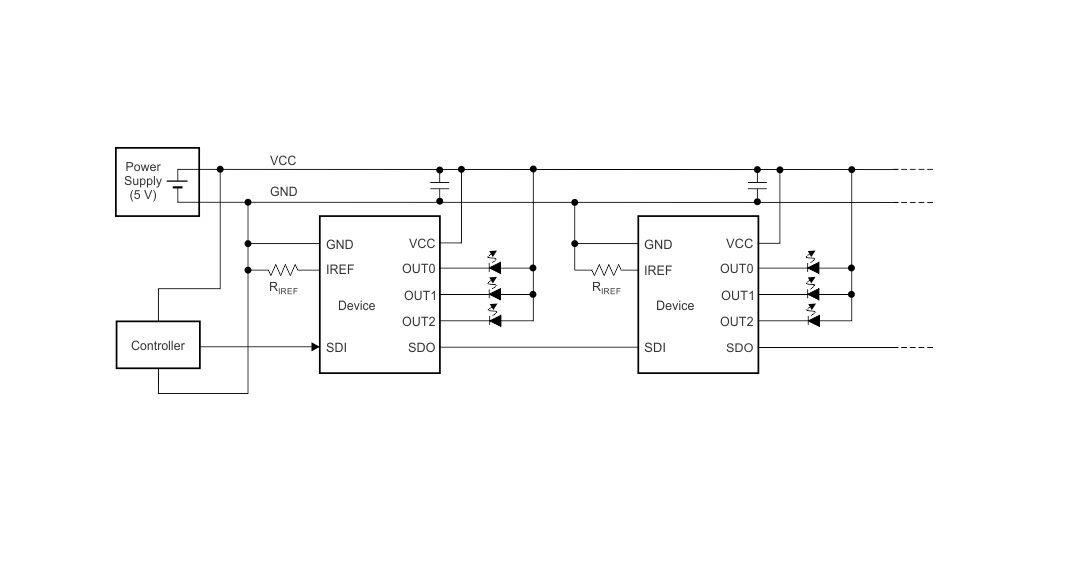

• ?典型电路?：
  • ?无稳压器模式?：单LED串联或独立电源供电。
  • ?稳压器模式?：多LED串联，共用高压电源（需外接电阻RVCC）。

?3. 关键功能描述?

• ?灰度控制?：
  • 12位PWM分辨率，支持68亿色组合。
  • 计数器动态控制LED导通时间，精度达0.02%占空比。
• ?数据写入?：
  • 48位数据包（12位命令+36位灰度数据），需通过单线接口顺序写入。
  • 支持级联设备同步更新数据，需触发GSLAT序列生效。
• ?电流设置?：
  • 通过外部电阻RIREF编程，公式：RIREF(kΩ)=1.20 VIOLC(mA)×43.4RI REF (kΩ**)**=**I**O**L**C**?**(**m**A**)**1.20**V**?**×**43.4

?4. 电气参数?

• ?绝对最大额定值?：
  • VCC电压：7 V（无稳压器），24 V（带稳压器）。
  • 输出引脚耐压：21 V。
• ?热性能?：
  • 结温范围：-40°C至125°C。
  • 热阻：134.6°C/W（SOIC封装）。

?5. 设计要点?

• ?布局建议?：
  • RIREF电阻靠近IREF和GND引脚。
  • 去耦电容置于VCC引脚附近。
• ?注意事项?：
  • 上电时所有输出关闭，需写入非零灰度数据启动。
  • 连接器设计需确保GND最先接触/最后断开。

?6. 封装与订购信息?

• ?封装类型?：SOIC-8（4.9 mm × 3.91 mm）。
• ?型号示例?：TLC5973D（管装）、TLC5973DR（卷带）。
